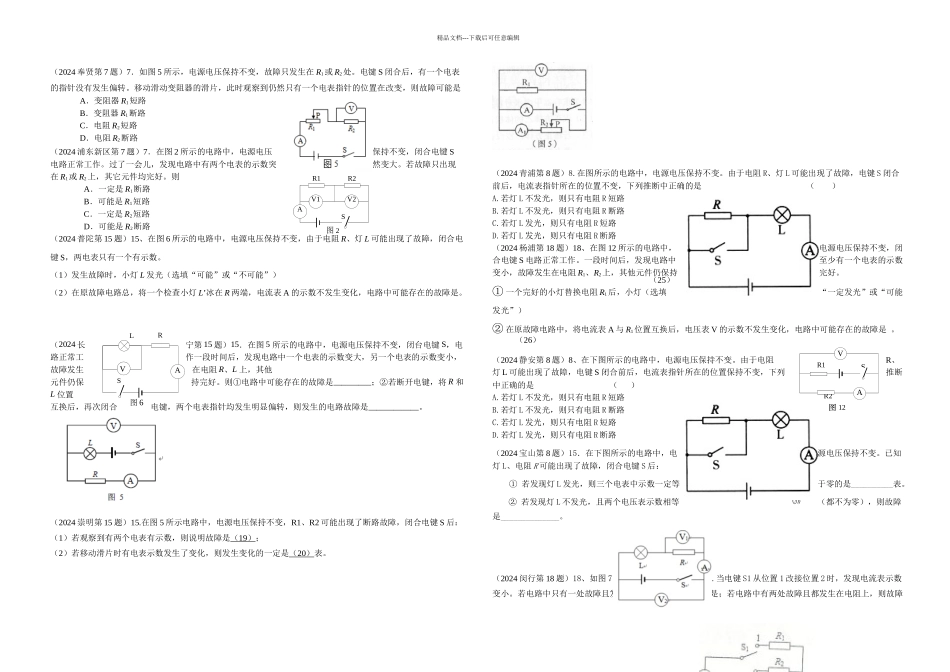

图 2R2SV1V2AR1图 6SLRVAR2VASR1图 12⒆⒇精品文档---下载后可任意编辑（2024 奉贤第 7 题）7．如图 5 所示，电源电压保持不变，故障只发生在 R1或 R2处。电键 S 闭合后，有一个电表的指针没有发生偏转。移动滑动变阻器的滑片，此时观察到仍然只有一个电表指针的位置在改变，则故障可能是 A．变阻器 R1短路B．变阻器 R1断路C．电阻 R2短路D．电阻 R2断路（2024 浦东新区第 7 题）7．在图 2 所示的电路中，电源电压保持不变，闭合电键 S电路正常工作。过了一会儿，发现电路中有两个电表的示数突然变大。若故障只出现在 R1或 R2上，其它元件均完好。则A．一定是 R1断路B．可能是 R1短路C．一定是 R2短路D．可能是 R2断路（2024 普陀第 15 题）15、在图 6 所示的电路中，电源电压保持不变，由于电阻 R、灯 L 可能出现了故障，闭合电键 S，两电表只有一个有示数。（1）发生故障时，小灯 L 发光（选填“可能”或“不可能”）（2）在原故障电路总，将一个检查小灯 L’冰在 R 两端，电流表 A 的示数不发生变化，电路中可能存在的故障是。 （2024 长宁第 15 题）15．在图 5 所示的电路中，电源电压保持不变，闭台电键 S，电路正常工作一段时间后，发现电路中一个电表的示数变大，另一个电表的示数变小，故障发生在电阻 R、L 上，其他元件仍保持完好。则①电路中可能存在的故障是_________；②若断开电键，将 R 和L 位置互换后，再次闭合电键，两个电表指针均发生明显偏转，则发生的电路故障是____________。（2024 崇明第 15 题）15.在图 5 所示电路中，电源电压保持不变，R1、R2 可能出现了断路故障，闭合电键 S 后：（1）若观察到有两个电表有示数，则说明故障是（ 19 ） ；（2）若移动滑片时有电表示数发生了变化，则发生变化的一定是（ 20 ） 表。（2024 青浦第 8 题）8.在图所示的电路中，电源电压保持不变。由于电阻 R、灯 L 可能出现了故障，电键 S 闭合前后，电流表指针所在的位置不变，下列推断中正确的是 （ ）A.若灯 L 不发光，则只有电阻 R 短路B.若灯 L 不发光，则只有电阻 R 断路C.若灯 L 发光，则只有电阻 R 短路D.若灯 L 发光，则只有电阻 R 断路（2024 杨浦第 18 题）18、在图 12 所示的电路中，电源电压保持不变，闭合电键 S 电路正常工作。一段时间后，发现电路中至少有一个电表的示数变小，故障发生在电阻 R1、R2上，其他...
