一种12位CMOS逐次逼近型模数转换器的研究设计的开题报告

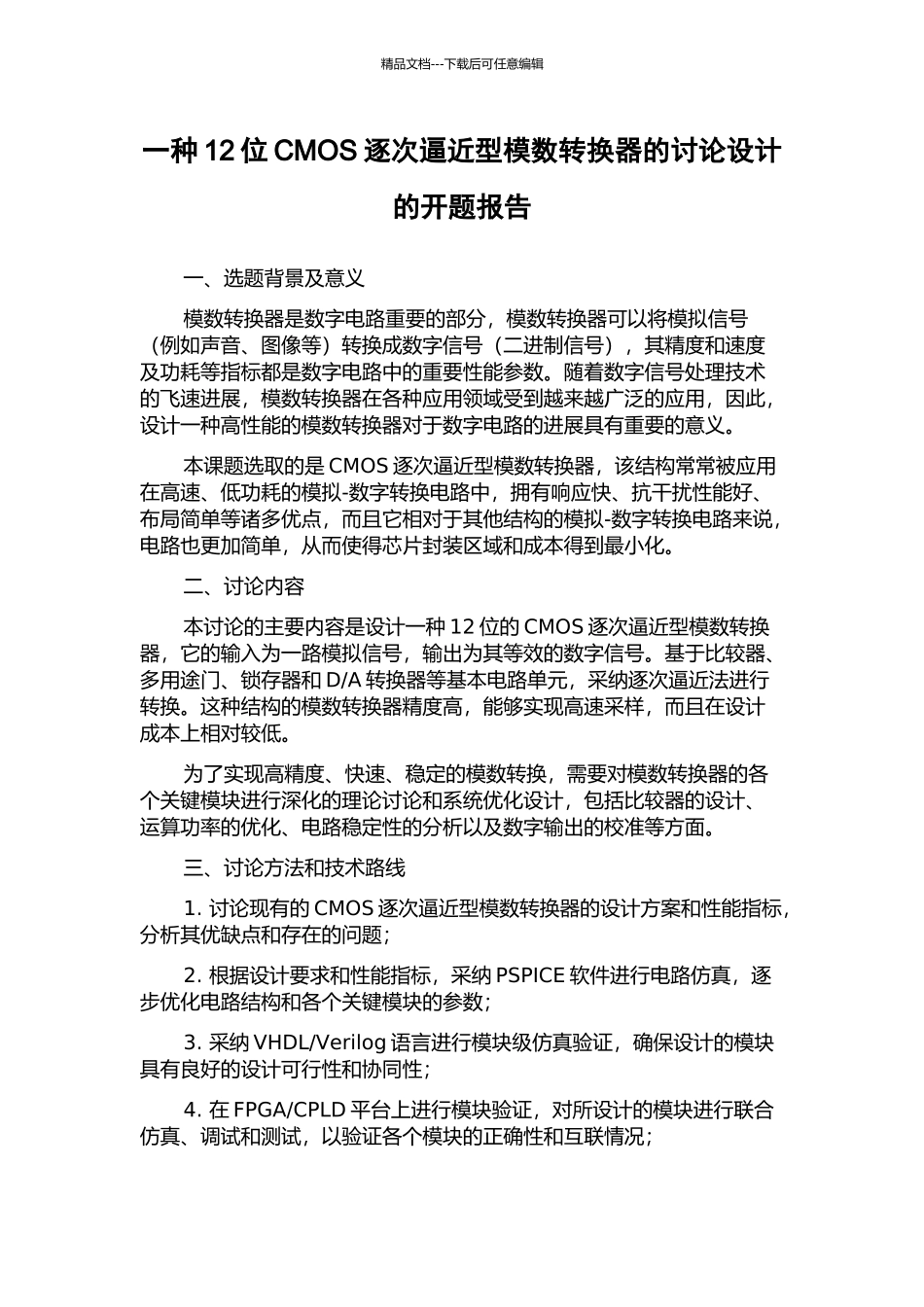

一种12位CMOS逐次逼近型模数转换器的研究设计的开题报告_第1页
1/2

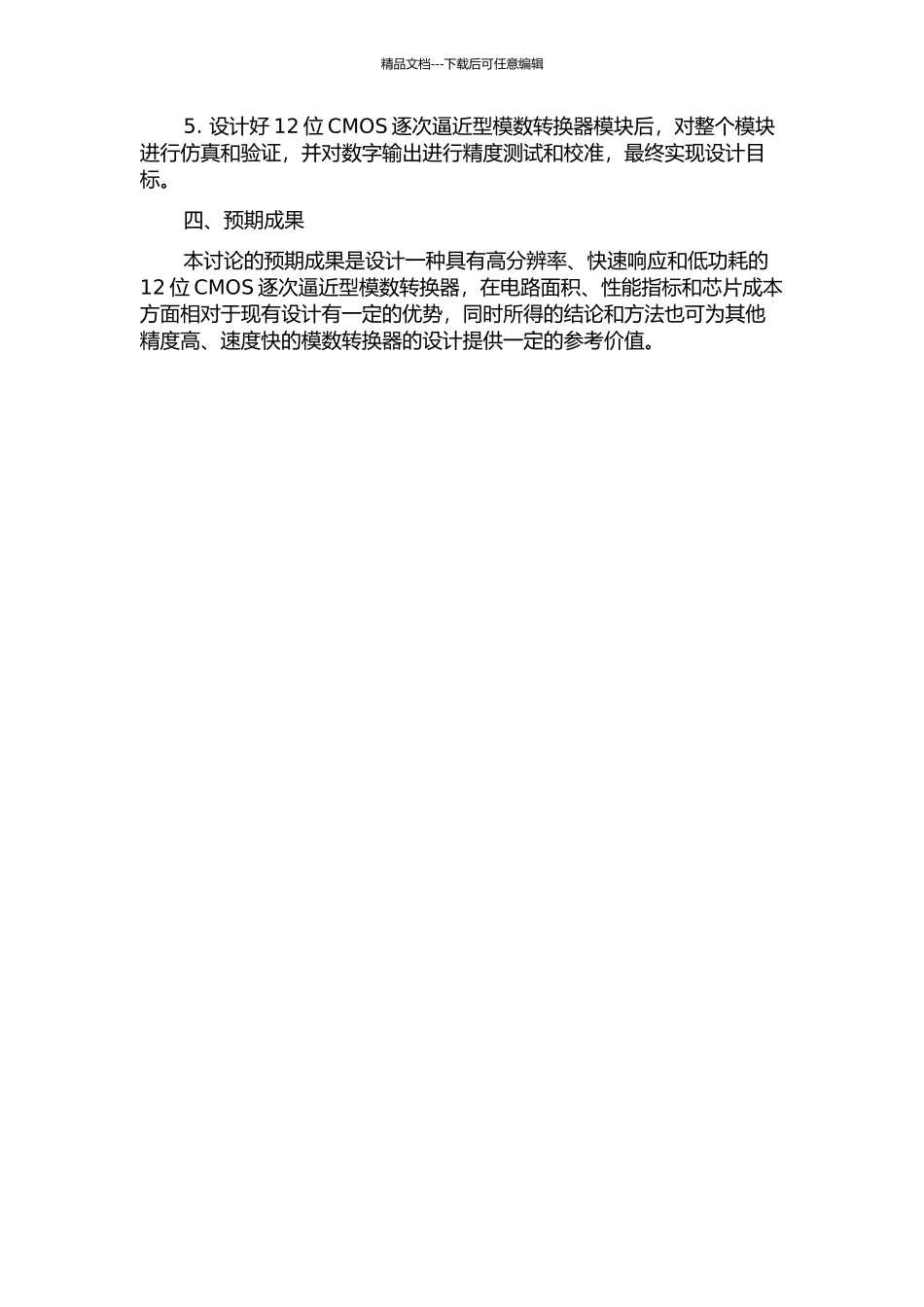

一种12位CMOS逐次逼近型模数转换器的研究设计的开题报告_第2页
2/2
精品文档---下载后可任意编辑一种 12 位 CMOS 逐次逼近型模数转换器的讨论设计的开题报告一、选题背景及意义模数转换器是数字电路重要的部分,模数转换器可以将模拟信号(例如声音、图像等)转换成数字信号(二进制信号),其精度和速度及功耗等指标都是数字电路中的重要性能参数。随着数字信号处理技术的飞速进展,模数转换器在各种应用领域受到越来越广泛的应用,因此,设计一种高性能的模数转换器对于数字电路的进展具有重要的意义。本课题选取的是 CMOS 逐次逼近型模数转换器,该结构常常被应用在高速、低功耗的模拟-数字转换电路中,拥有响应快、抗干扰性能好、布局简单等诸多优点,而且它相对于其他结构的模拟-数字转换电路来说,电路也更加简单,从而使得芯片封装区域和成本得到最小化。二、讨论内容本讨论的主要内容是设计一种 12 位的 CMOS 逐次逼近型模数转换器,它的输入为一路模拟信号,输出为其等效的数字信号。基于比较器、多用途门、锁存器和 D/A 转换器等基本电路单元,采纳逐次逼近法进行转换。这种结构的模数转换器精度高,能够实现高速采样,而且在设计成本上相对较低。为了实现高精度、快速、稳定的模数转换,需要对模数转换器的各个关键模块进行深化的理论讨论和系统优化设计,包括比较器的设计、运算功率的优化、电路稳定性的分析以及数字输出的校准等方面。三、讨论方法和技术路线1. 讨论现有的 CMOS 逐次逼近型模数转换器的设计方案和性能指标,分析其优缺点和存在的问题;2. 根据设计要求和性能指标,采纳 PSPICE 软件进行电路仿真,逐步优化电路结构和各个关键模块的参数;3. 采纳 VHDL/Verilog 语言进行模块级仿真验证,确保设计的模块具有良好的设计可行性和协同性;4. 在 FPGA/CPLD 平台上进行模块验证,对所设计的模块进行联合仿真、调试和测试,以验证各个模块的正确性和互联情况;精品文档---下载后可任意编辑5. 设计好 12 位 CMOS 逐次逼近型模数转换器模块后,对整个模块进行仿真和验证,并对数字输出进行精度测试和校准,最终实现设计目标。四、预期成果本讨论的预期成果是设计一种具有高分辨率、快速响应和低功耗的12 位 CMOS 逐次逼近型模数转换器,在电路面积、性能指标和芯片成本方面相对于现有设计有一定的优势,同时所得的结论和方法也可为其他精度高、速度快的模数转换器的设计提供一定的参考价值。
