一种PWMLDO双模同步降压型稳压器的设计的开题报告

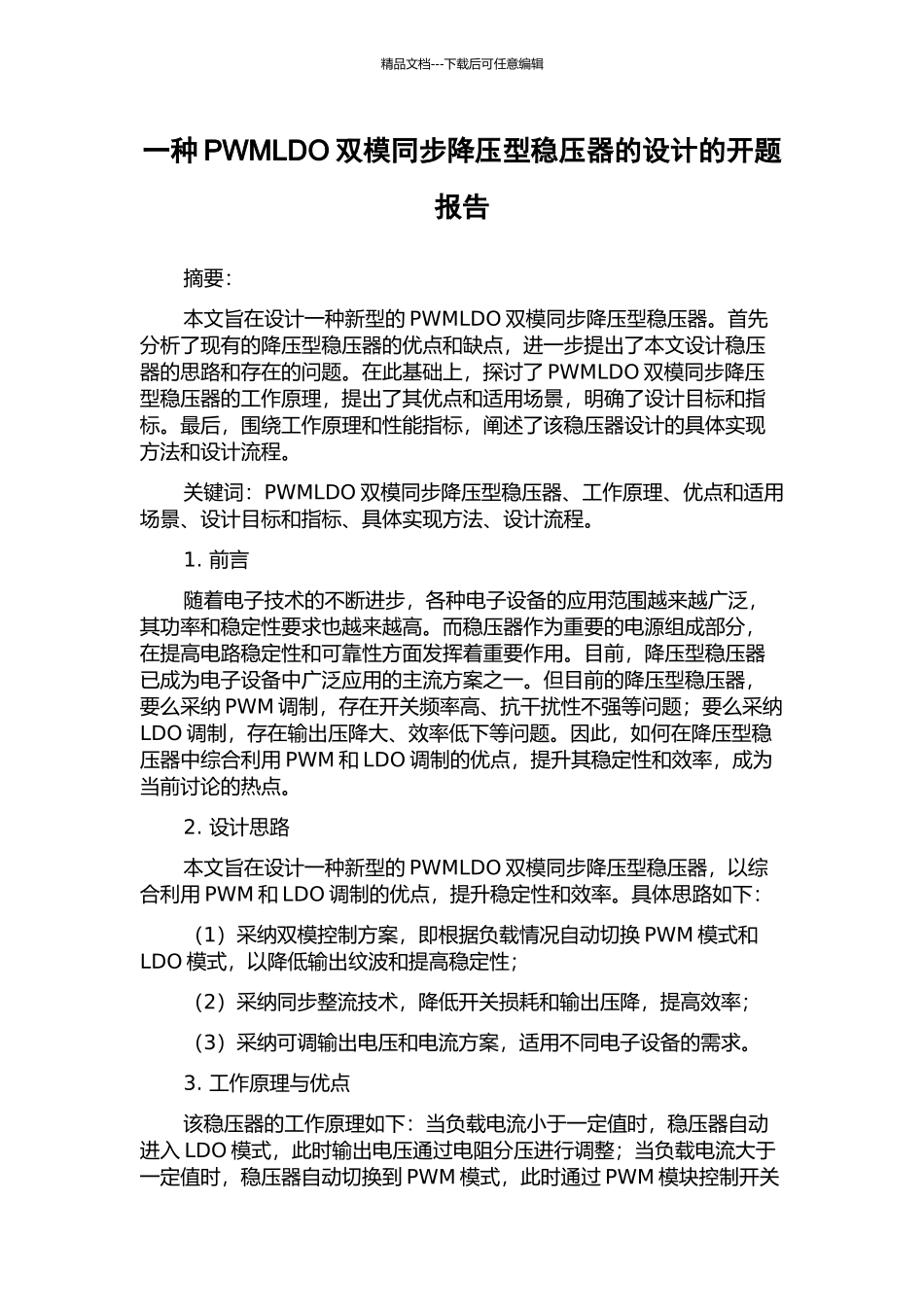

一种PWMLDO双模同步降压型稳压器的设计的开题报告_第1页
1/3

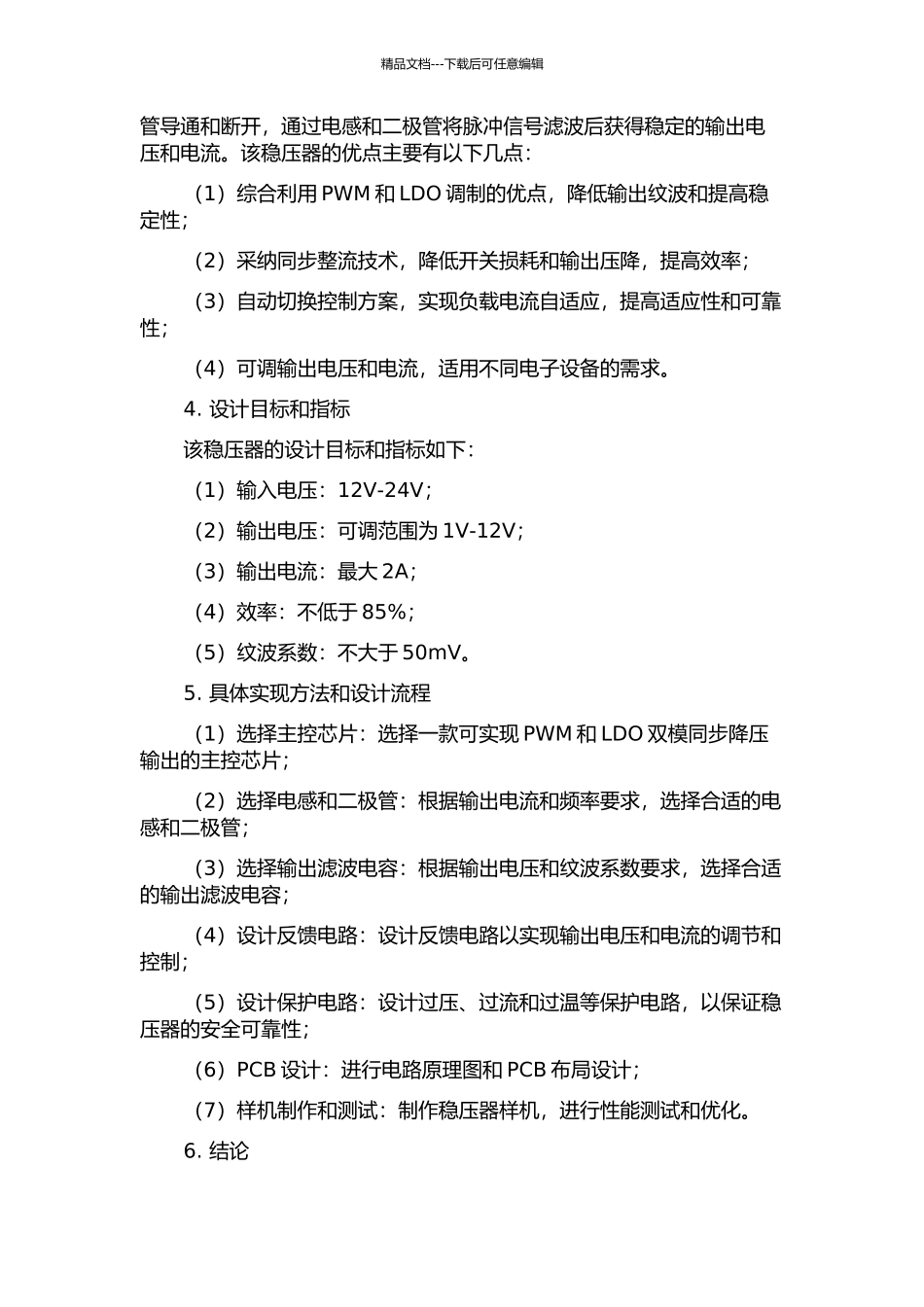

一种PWMLDO双模同步降压型稳压器的设计的开题报告_第2页
2/3

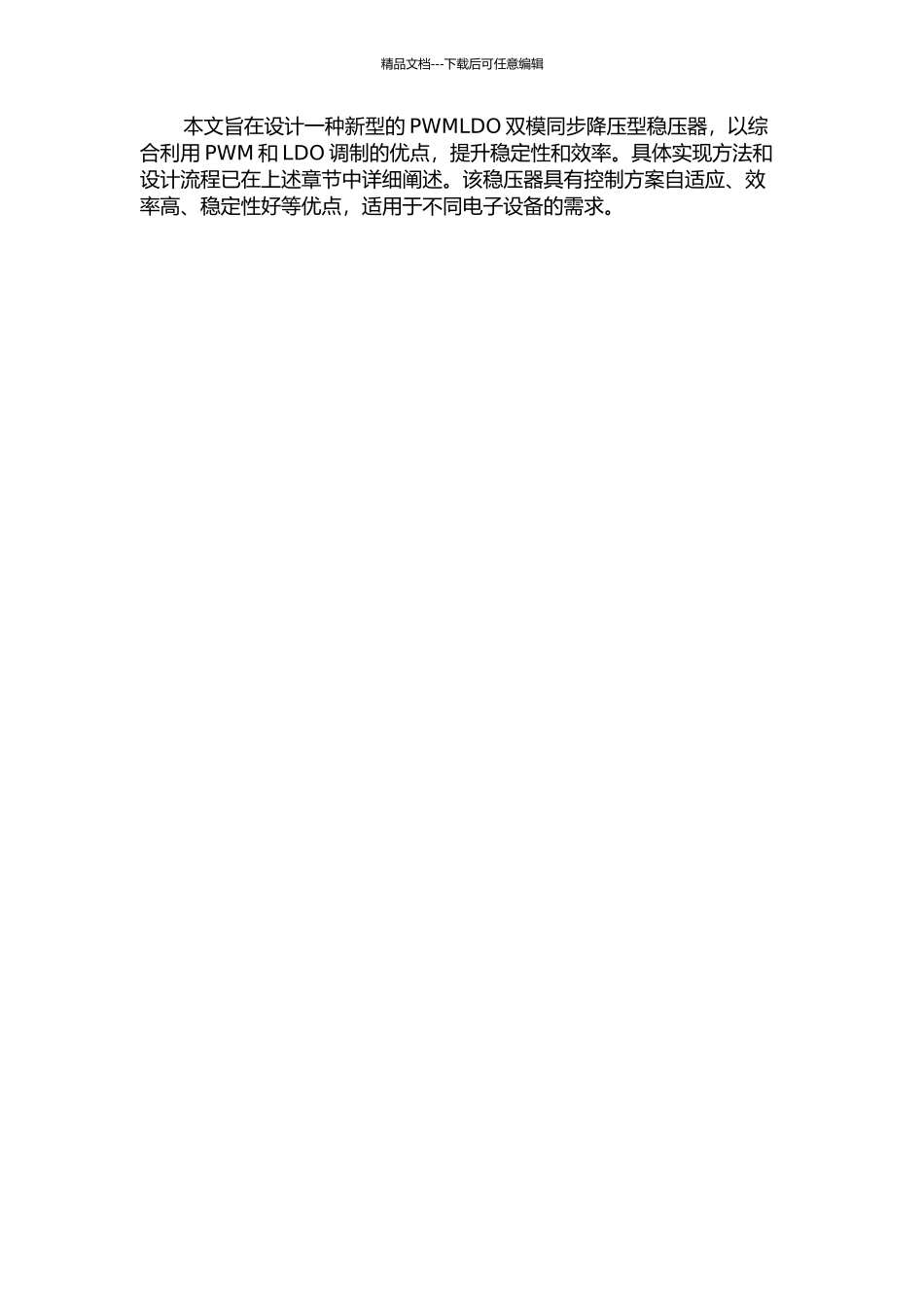

一种PWMLDO双模同步降压型稳压器的设计的开题报告_第3页
3/3
精品文档---下载后可任意编辑一种 PWMLDO 双模同步降压型稳压器的设计的开题报告摘要:本文旨在设计一种新型的 PWMLDO 双模同步降压型稳压器。首先分析了现有的降压型稳压器的优点和缺点,进一步提出了本文设计稳压器的思路和存在的问题。在此基础上,探讨了 PWMLDO 双模同步降压型稳压器的工作原理,提出了其优点和适用场景,明确了设计目标和指标。最后,围绕工作原理和性能指标,阐述了该稳压器设计的具体实现方法和设计流程。关键词:PWMLDO 双模同步降压型稳压器、工作原理、优点和适用场景、设计目标和指标、具体实现方法、设计流程。1. 前言随着电子技术的不断进步,各种电子设备的应用范围越来越广泛,其功率和稳定性要求也越来越高。而稳压器作为重要的电源组成部分,在提高电路稳定性和可靠性方面发挥着重要作用。目前,降压型稳压器已成为电子设备中广泛应用的主流方案之一。但目前的降压型稳压器,要么采纳 PWM 调制,存在开关频率高、抗干扰性不强等问题;要么采纳LDO 调制,存在输出压降大、效率低下等问题。因此,如何在降压型稳压器中综合利用 PWM 和 LDO 调制的优点,提升其稳定性和效率,成为当前讨论的热点。2. 设计思路本文旨在设计一种新型的 PWMLDO 双模同步降压型稳压器,以综合利用 PWM 和 LDO 调制的优点,提升稳定性和效率。具体思路如下:(1)采纳双模控制方案,即根据负载情况自动切换 PWM 模式和LDO 模式,以降低输出纹波和提高稳定性;(2)采纳同步整流技术,降低开关损耗和输出压降,提高效率;(3)采纳可调输出电压和电流方案,适用不同电子设备的需求。3. 工作原理与优点该稳压器的工作原理如下:当负载电流小于一定值时,稳压器自动进入 LDO 模式,此时输出电压通过电阻分压进行调整;当负载电流大于一定值时,稳压器自动切换到 PWM 模式,此时通过 PWM 模块控制开关精品文档---下载后可任意编辑管导通和断开,通过电感和二极管将脉冲信号滤波后获得稳定的输出电压和电流。该稳压器的优点主要有以下几点:(1)综合利用 PWM 和 LDO 调制的优点,降低输出纹波和提高稳定性;(2)采纳同步整流技术,降低开关损耗和输出压降,提高效率;(3)自动切换控制方案,实现负载电流自适应,提高适应性和可靠性;(4)可调输出电压和电流,适用不同电子设备的需求。4. 设计目标和指标该稳压器的设计目标和指标如下:(1)输入电压:12V-24V;(2)输出电压:可调范围为 1V-12V;...
