一种应用于TDC的延迟锁相环电路设计的开题报告

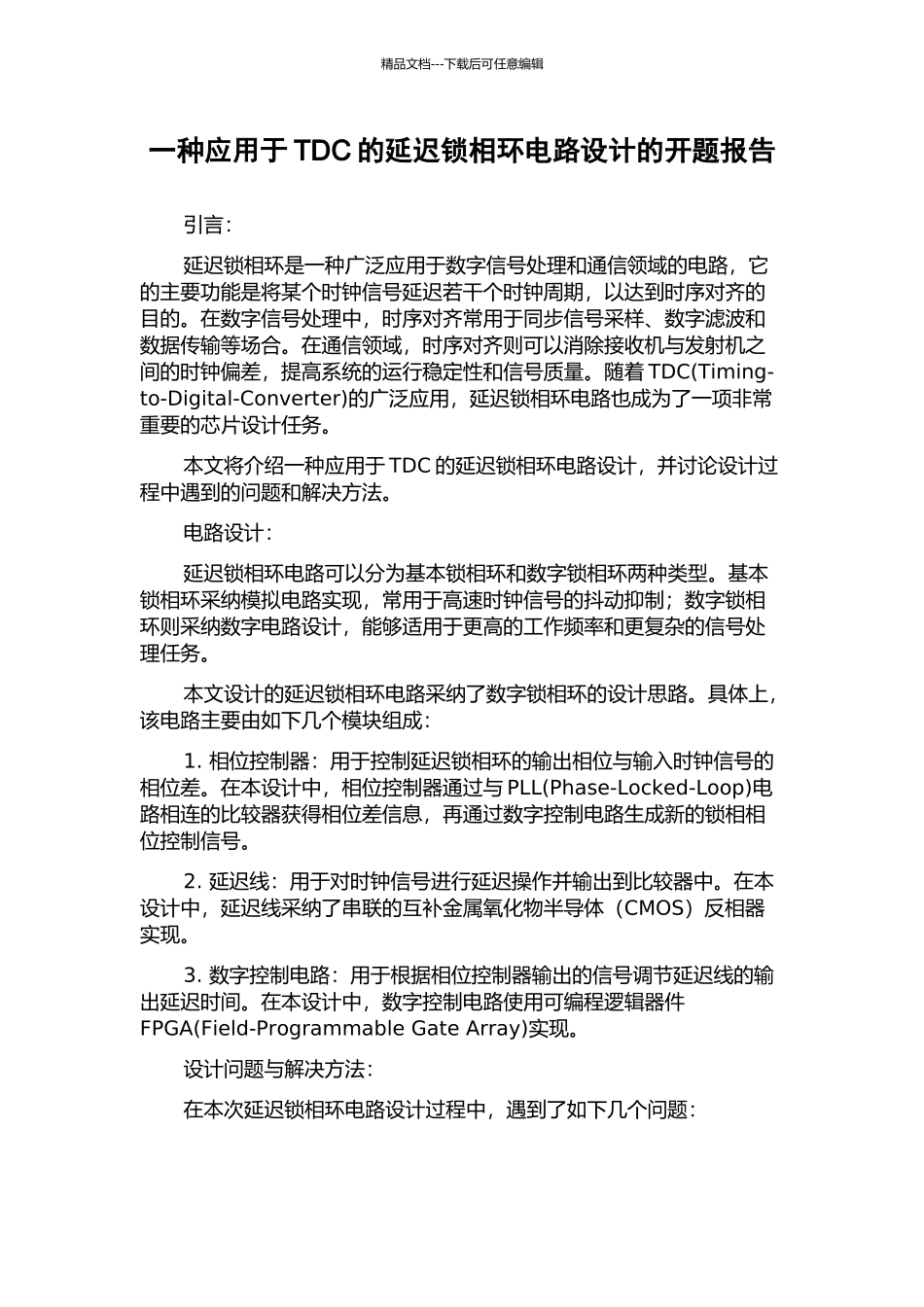

一种应用于TDC的延迟锁相环电路设计的开题报告_第1页
1/2

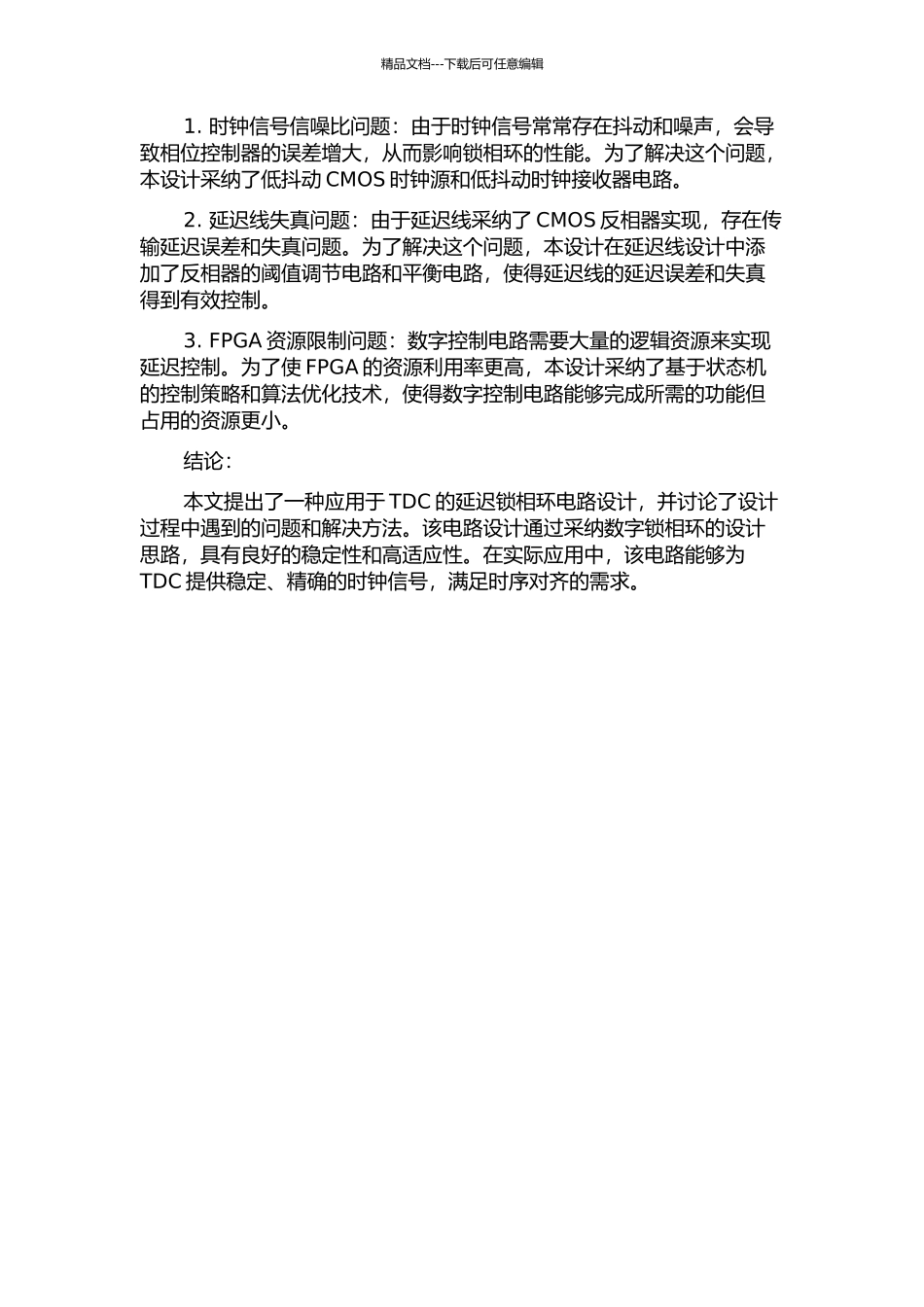

一种应用于TDC的延迟锁相环电路设计的开题报告_第2页
2/2
精品文档---下载后可任意编辑一种应用于 TDC 的延迟锁相环电路设计的开题报告引言:延迟锁相环是一种广泛应用于数字信号处理和通信领域的电路,它的主要功能是将某个时钟信号延迟若干个时钟周期,以达到时序对齐的目的。在数字信号处理中,时序对齐常用于同步信号采样、数字滤波和数据传输等场合。在通信领域,时序对齐则可以消除接收机与发射机之间的时钟偏差,提高系统的运行稳定性和信号质量。随着 TDC(Timing-to-Digital-Converter)的广泛应用,延迟锁相环电路也成为了一项非常重要的芯片设计任务。本文将介绍一种应用于 TDC 的延迟锁相环电路设计,并讨论设计过程中遇到的问题和解决方法。电路设计:延迟锁相环电路可以分为基本锁相环和数字锁相环两种类型。基本锁相环采纳模拟电路实现,常用于高速时钟信号的抖动抑制;数字锁相环则采纳数字电路设计,能够适用于更高的工作频率和更复杂的信号处理任务。本文设计的延迟锁相环电路采纳了数字锁相环的设计思路。具体上,该电路主要由如下几个模块组成:1. 相位控制器:用于控制延迟锁相环的输出相位与输入时钟信号的相位差。在本设计中,相位控制器通过与 PLL(Phase-Locked-Loop)电路相连的比较器获得相位差信息,再通过数字控制电路生成新的锁相相位控制信号。2. 延迟线:用于对时钟信号进行延迟操作并输出到比较器中。在本设计中,延迟线采纳了串联的互补金属氧化物半导体(CMOS)反相器实现。3. 数字控制电路:用于根据相位控制器输出的信号调节延迟线的输出延迟时间。在本设计中,数字控制电路使用可编程逻辑器件FPGA(Field-Programmable Gate Array)实现。设计问题与解决方法:在本次延迟锁相环电路设计过程中,遇到了如下几个问题:精品文档---下载后可任意编辑1. 时钟信号信噪比问题:由于时钟信号常常存在抖动和噪声,会导致相位控制器的误差增大,从而影响锁相环的性能。为了解决这个问题,本设计采纳了低抖动 CMOS 时钟源和低抖动时钟接收器电路。2. 延迟线失真问题:由于延迟线采纳了 CMOS 反相器实现,存在传输延迟误差和失真问题。为了解决这个问题,本设计在延迟线设计中添加了反相器的阈值调节电路和平衡电路,使得延迟线的延迟误差和失真得到有效控制。3. FPGA 资源限制问题:数字控制电路需要大量的逻辑资源来实现延迟控制。为了使 FPGA 的资源利用率更高,本设计采纳了基于状态机的控制策略和算法优化技术,使得数字控制电路能够完成所需的功能但占用的...
