一种模拟旋转抛射试验装置的结构设计

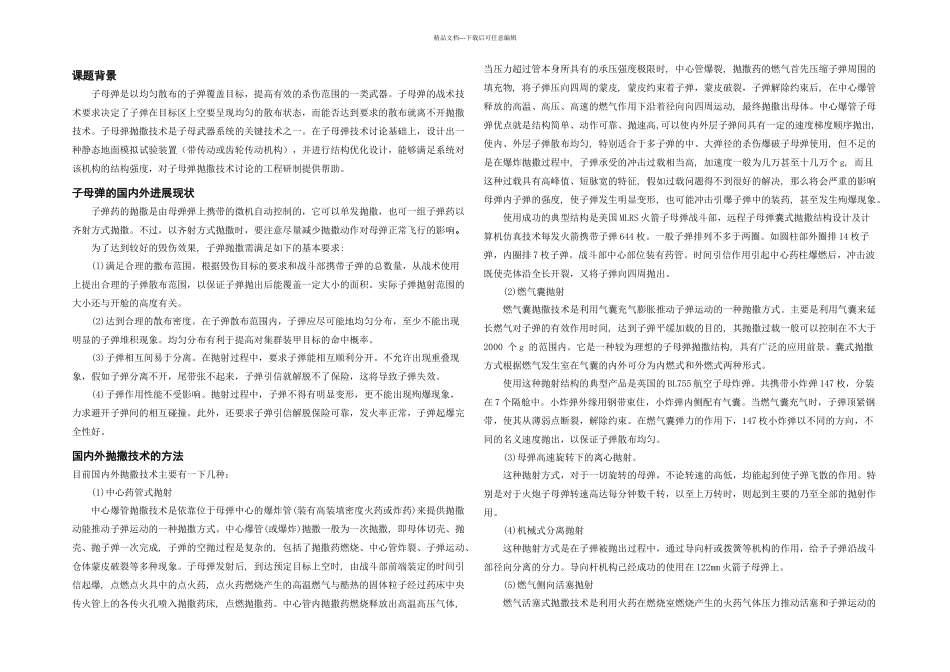

一种模拟旋转抛射试验装置的结构设计_第1页
1/12

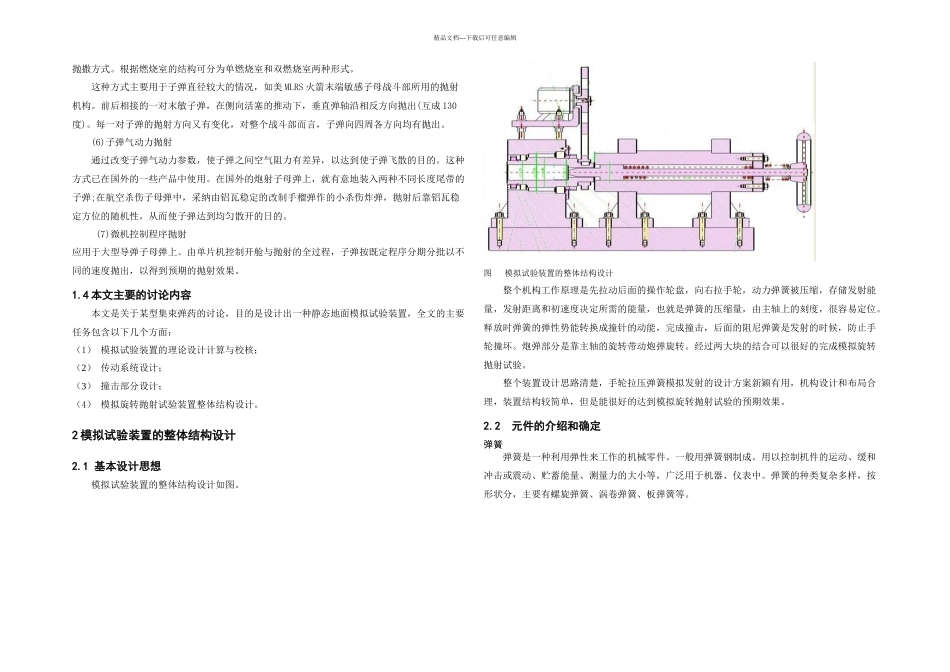

一种模拟旋转抛射试验装置的结构设计_第2页
2/12

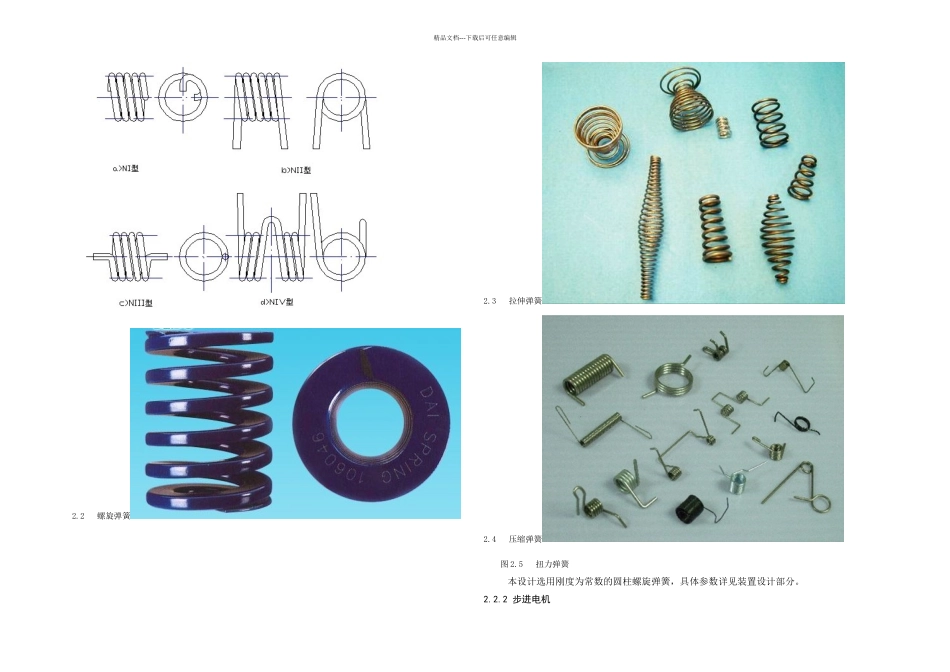

一种模拟旋转抛射试验装置的结构设计_第3页
3/12
精品文档---下载后可任意编辑课题背景子母弹是以均匀散布的子弹覆盖目标,提高有效的杀伤范围的一类武器。子母弹的战术技术要求决定了子弹在目标区上空要呈现均匀的散布状态,而能否达到要求的散布就离不开抛撒技术。子母弹抛撒技术是子母武器系统的关键技术之一。在子母弹技术讨论基础上,设计出一种静态地面模拟试验装置(带传动或齿轮传动机构),并进行结构优化设计,能够满足系统对该机构的结构强度,对子母弹抛撒技术讨论的工程研制提供帮助。子母弹的国内外进展现状子弹药的抛撒是由母弹弹上携带的微机自动控制的,它可以单发抛撒,也可一组子弹药以齐射方式抛撒。不过,以齐射方式抛撒时,要注意尽量减少抛撒动作对母弹正常飞行的影响。为了达到较好的毁伤效果, 子弹抛撒需满足如下的基本要求:(l)满足合理的撒布范围。根据毁伤目标的要求和战斗部携带子弹的总数量,从战术使用上提出合理的子弹散布范围,以保证子弹抛出后能覆盖一定大小的面积。实际子弹抛射范围的大小还与开舱的高度有关。(2)达到合理的散布密度。在子弹散布范围内,子弹应尽可能地均匀分布,至少不能出现明显的子弹堆积现象。均匀分布有利于提高对集群装甲目标的命中概率。(3)子弹相互间易于分离。在抛射过程中,要求子弹能相互顺利分开。不允许出现重叠现象,假如子弹分离不开,尾带张不起来,子弹引信就解脱不了保险,这将导致子弹失效。(4)子弹作用性能不受影响。抛射过程中,子弹不得有明显变形,更不能出现殉爆现象,力求避开子弹间的相互碰撞。此外,还要求子弹引信解脱保险可靠,发火率正常,子弹起爆完全性好。国内外抛撒技术的方法目前国内外抛撒技术主要有一下几种:(1)中心药管式抛射中心爆管抛撒技术是依靠位于母弹中心的爆炸管(装有高装填密度火药或炸药)来提供抛撒动能推动子弹运动的一种抛撒方式。中心爆管(或爆炸)抛撒一般为一次抛撒, 即母体切壳、抛壳、抛子弹一次完成, 子弹的空抛过程是复杂的, 包括了抛撒药燃烧、中心管炸裂、子弹运动、仓体蒙皮破裂等多种现象。子母弹发射后, 到达预定目标上空时, 由战斗部前端装定的时间引信起爆, 点燃点火具中的点火药, 点火药燃烧产生的高温燃气与酷热的固体粒子经过药床中央传火管上的各传火孔喷入抛撒药床, 点燃抛撒药。中心管内抛撒药燃烧释放出高温高压气体, 当压力超过管本身所具有的承压强度极限时, 中心管爆裂, 抛撒药的燃气首先压缩子弹周围的填充物, 将子弹压向四周的蒙皮, 蒙皮约束着子...
