万吨年汽油加氢装置改造项目及万吨年轻汽油醚化装置项目电仪施工技术方案

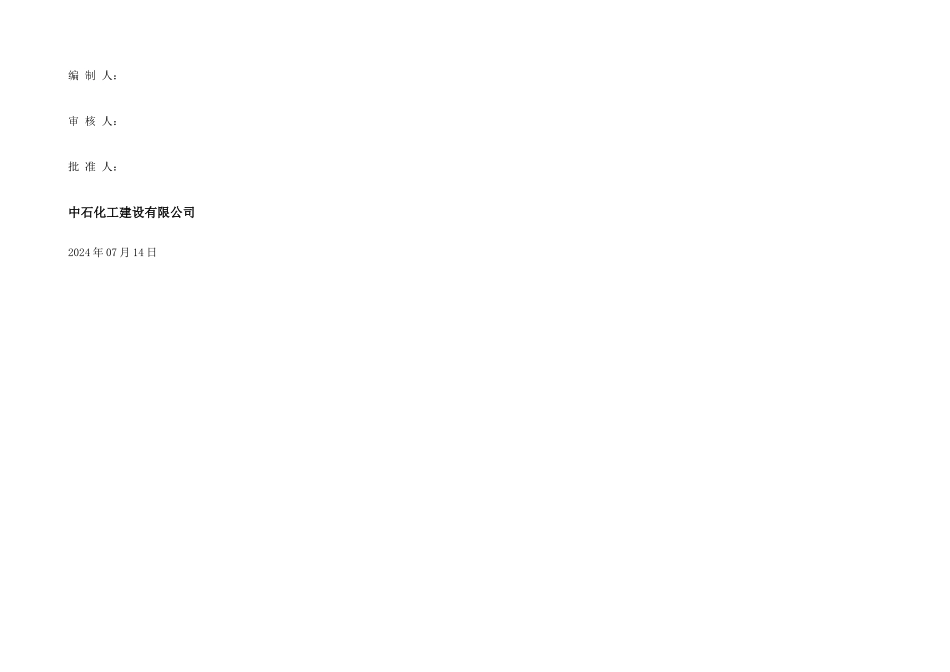

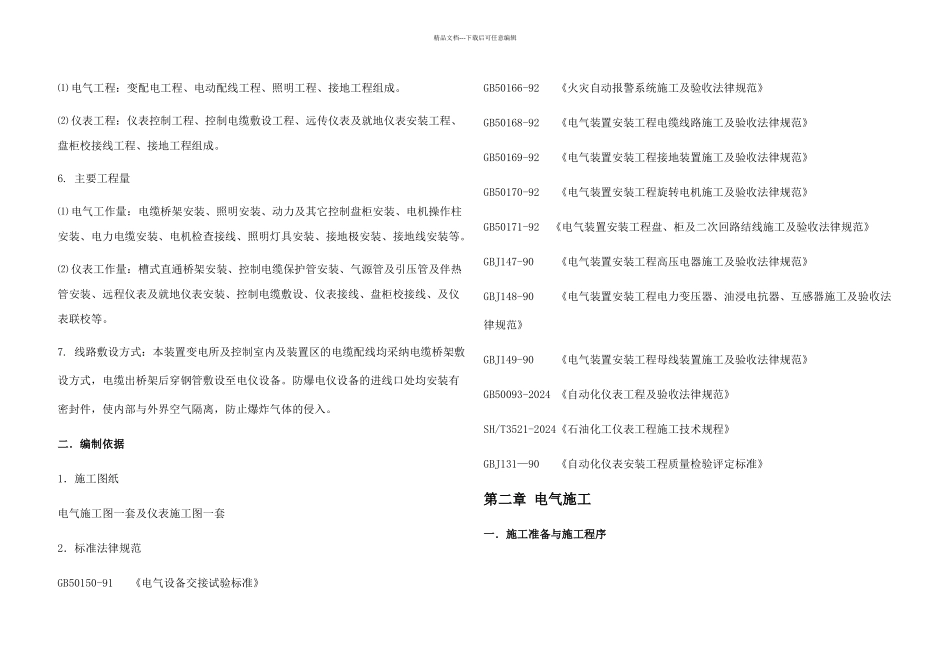

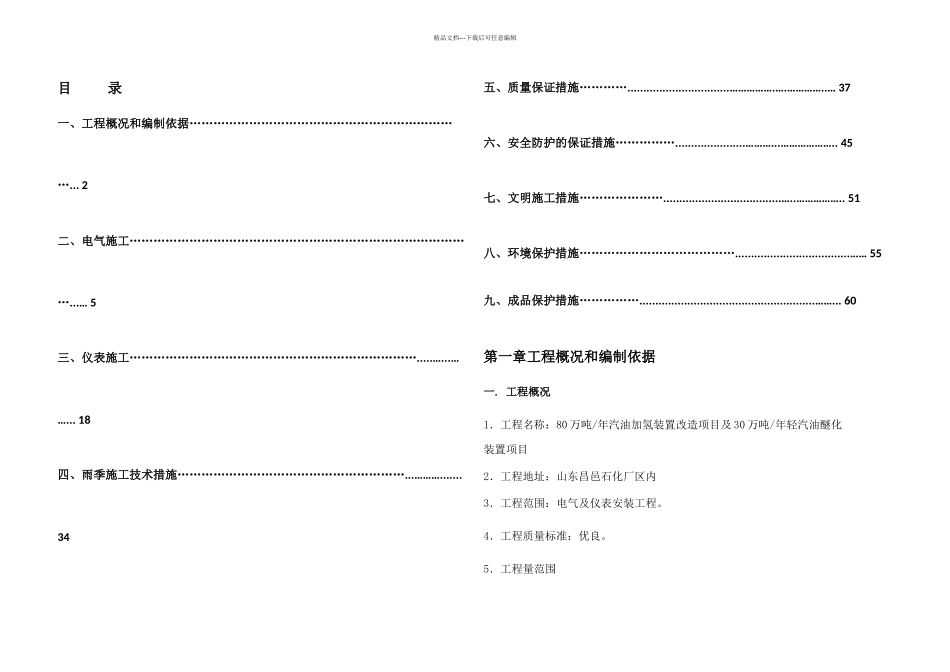

编 制 人：审 核 人：批 准 人：中石化工建设有限公司2024 年 07 月 14 日精品文档---下载后可任意编辑目 录一、工程概况和编制依据……………………………………………………………... 2二、电气施工……………………………………………………………………………...… 5三、仪表施工……………………………………………………………….....…...……... 18四、雨季施工技术措施…………………………………………………...………....... 34 五、质量保证措施…………................................…………….….…………..… 37 六、安全防护的保证措施……………......................………...……………….. 45 七、文明施工措施………………….....................................…..…………….. 51八、环境保护措施…………………………………....................................…… 55九、成品保护措施…………….......................................................……... 60第一章工程概况和编制依据一. 工程概况1．工程名称：80 万吨/年汽油加氢装置改造项目及 30 万吨/年轻汽油醚化 装置项目2．工程地址：山东昌邑石化厂区内3．工程范围：电气及仪表安装工程。4．工程质量标准：优良。5．工程量范围精品文档---下载后可任意编辑⑴ 电气工程：变配电工程、电动配线工程、照明工程、接地工程组成。⑵ 仪表工程：仪表控制工程、控制电缆敷设工程、远传仪表及就地仪表安装工程、盘柜校接线工程、接地工程组成。6. 主要工程量⑴ 电气工作量：电缆桥架安装、照明安装、动力及其它控制盘柜安装、电机操作柱安装、电力电缆安装、电机检查接线、照明灯具安装、接地极安装、接地线安装等。⑵ 仪表工作量：槽式直通桥架安装、控制电缆保护管安装、气源管及引压管及伴热管安装、远程仪表及就地仪表安装、控制电缆敷设、仪表接线、盘柜校接线、及仪表联校等。7. 线路敷设方式：本装置变电所及控制室内及装置区的电缆配线均采纳电缆桥架敷设方式，电缆出桥架后穿钢管敷设至电仪设备。防爆电仪设备的进线口处均安装有密封件，使内部与外界空气隔离，防止爆炸气体的侵入。二．编制依据1．施工图纸电气施工图一套及仪表施工图一套2．标准法律规范GB50150-91 《电气设备交接试验标准》GB50166-92 《火灾自动报警系统施工及验收法律规范》GB50168-92 《电气装置安装工程电缆线路施工及验收法律规范...
