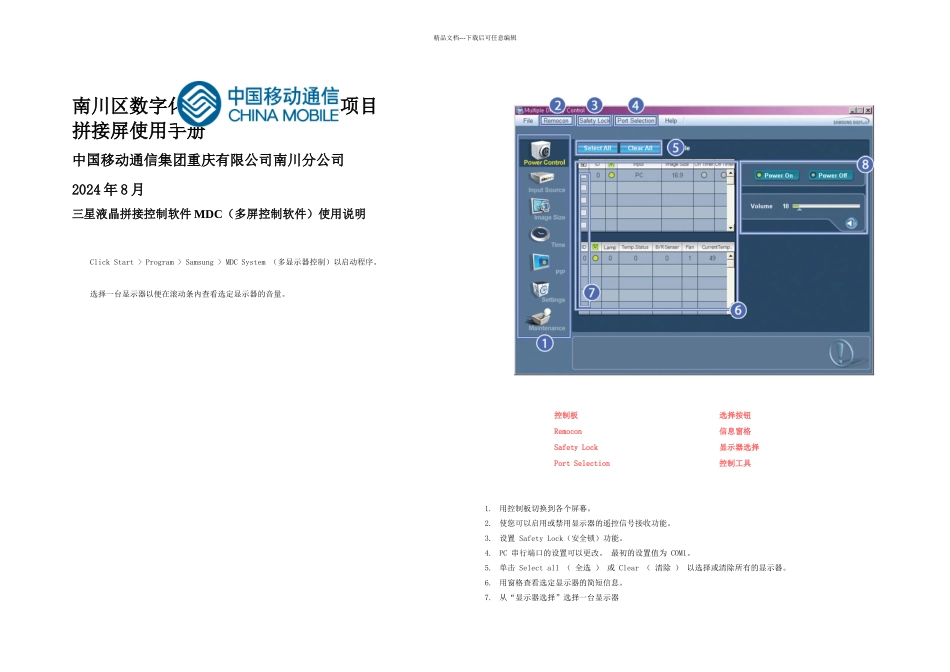

精品文档---下载后可任意编辑南川区数字化城市管理系统建设项目拼接屏使用手册中国移动通信集团重庆有限公司南川分公司2024 年 8 月三星液晶拼接控制软件 MDC(多屏控制软件)使用说明 Click Start > Program > Samsung > MDC System (多显示器控制)以启动程序。 选择一台显示器以便在滚动条内查看选定显示器的音量。 控制板选择按钮Remocon信息窗格Safety Lock显示器选择Port Selection控制工具 1.用控制板切换到各个屏幕。2.使您可以启用或禁用显示器的遥控信号接收功能。 3.设置 Safety Lock(安全锁)功能。4.PC 串行端口的设置可以更改。 最初的设置值为 COM1。 5.单击 Select all ( 全选 ) 或 Clear ( 清除 ) 以选择或清除所有的显示器。6.用窗格查看选定显示器的简短信息。7.从“显示器选择”选择一台显示器 精品文档---下载后可任意编辑8.用“控制工具”控制显示器。 <注>遥控启用 / 禁用功能无论是否开机均可操作 , 并且适用于所有连接到 MDC 的显示器。 但是,不管在 关闭时所有显示器的遥控信号接收功能状态如何,在 MDC 时关闭时这些功能均被初始化为启用。1. Multiple Display Control (多显示器控制) 最初的设置值为 COM1。2. 假如使用 COM1 以外的任何端口,则 COM1 至 COM4 之间的端口可以在 Port Selection Menu(端口选择菜单)上进行选择。3. 假如没有选择与显示器连接(使用串行电缆)的准确端口名,那么通信将无法进行。 4. 所选择的端口会存储在程序中并可用于下一个程序。 1. 单击控制板中的 Power Control ( 电源控制 ), Power Control ( 电源控制 ) 屏幕出现。信息窗格显示电源控制所需的某些基本信息。 1) (Power Status(电源状态)) 2) Input 3) Image Size 4) On Timer Status 5) Off Timer Status2. 用 Select All ( 全选 ) 按钮或复选框选择要控制的显示器。精品文档---下载后可任意编辑电源控制使您可以控制选定显示器的某些功能。 1) Power On/Off-打开或关闭选定显示器的电源。 2) Volume -控制选定显示器的音量级别。 从显示器接收选定显示器的音量级别并将音量级别显示在滚动条内。 (取消选择或选择 Select All (全选)时,显示的值返回到默认值 10 )3) Mute On/Off(打开/关闭静音) - 打开或关闭选定显示器的静音功能。一次选择一台显示器时 , 假如选定的显示...
