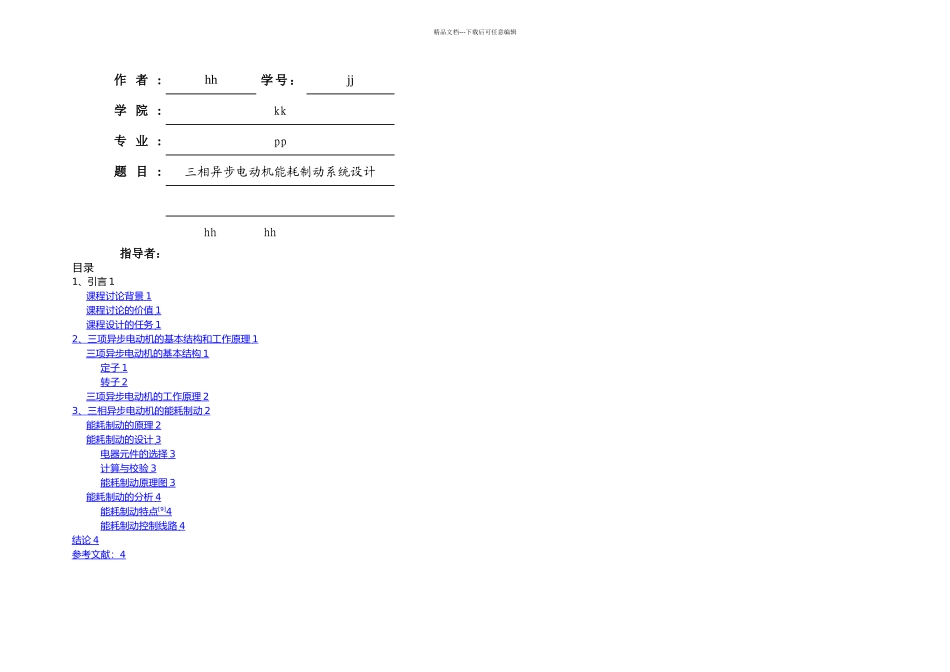

精品文档---下载后可任意编辑作 者 :hh学号：jj学 院 :kk专 业 :pp题 目 :三相异步电动机能耗制动系统设计指导者：目录1、引言 1课程讨论背景 1 课程讨论的价值 1 课程设计的任务 1 2 、三项异步电动机的基本结构和工作原理 1 三项异步电动机的基本结构 1 定子 1 转子 2 三项异步电动机的工作原理 2 3 、三相异步电动机的能耗制动 2 能耗制动的原理 2 能耗制动的设计 3 电器元件的选择 3 计算与校验 3 能耗制动原理图 3 能耗制动的分析 4 能耗制动特点 [9] 4 能耗制动控制线路 4 结论 4 参考文献： 4 hhhh精品文档---下载后可任意编辑1、引言课程讨论背景三相异步电动机又称三项感应电动机,它的应用非常广泛，几乎涵盖了农业生产和人类生活的各个领域。随着电气化、自动化技术的进展，三项异步电动机得到了越来越好的控制。而电气化控制相较其他控制方法而言，更简洁便于操作，所以应用比较广泛。本课题的控制是采纳 PLC 的梯形图编程语言来实现的。梯形图语言是在可编程控制器中的应用最广的语言，因为它在继电器的基础上加进了许多功能、使用灵活的指令，使逻辑关系清楚直观，编程容易，可读性强，所实现的功能也大大超过传统的继电器控制电路。三相异步电动机切断电源后，由于惯性作用，转子需要经过一定时间才能停止旋转，这往往不能满足有些机械设备的工艺要求，造成运动部件的停机位置不准确，同时也影响生产效率的提高，因此必须对电动机实行有效的制动措施。停机制动方法有两大类，即机械制动和电气制动。机械制动是采纳机械制动装置来强迫电机迅速停止，常用的有电磁抱闸制动和电磁离合器制动等。电气制动是使电动机产生一个与原来转子转动方向相反的制动转矩而使其迅速停止常用的有反接制动能、耗制动等[2]。长期以来，能耗制动始终处于工业自动化控制领域的主战场，为各种各样的自动化控制设备提供了非常可靠的控制应用。它能够为自动化控制应用提供安全可靠和比较完善的解决方案，适合于当前工业企业对自动化的需要。由于能耗制动综合了计算机和自动化技术，所以它进展日新月异，大大超出其出现时的技术水平。它不但可以很容易地完成逻辑、顺序、定时、计数、数字运算、数据处理等功能，而且可以通过输入输出接口建立与各类生产机械数字量和模拟量的联系，从而实现生产过程的自动控制[10]。课程讨论的价值特别是超大规模集成电路的迅速进展以及信息、网络时代的到来，扩大了能耗...
