三相电路习题与详解答案

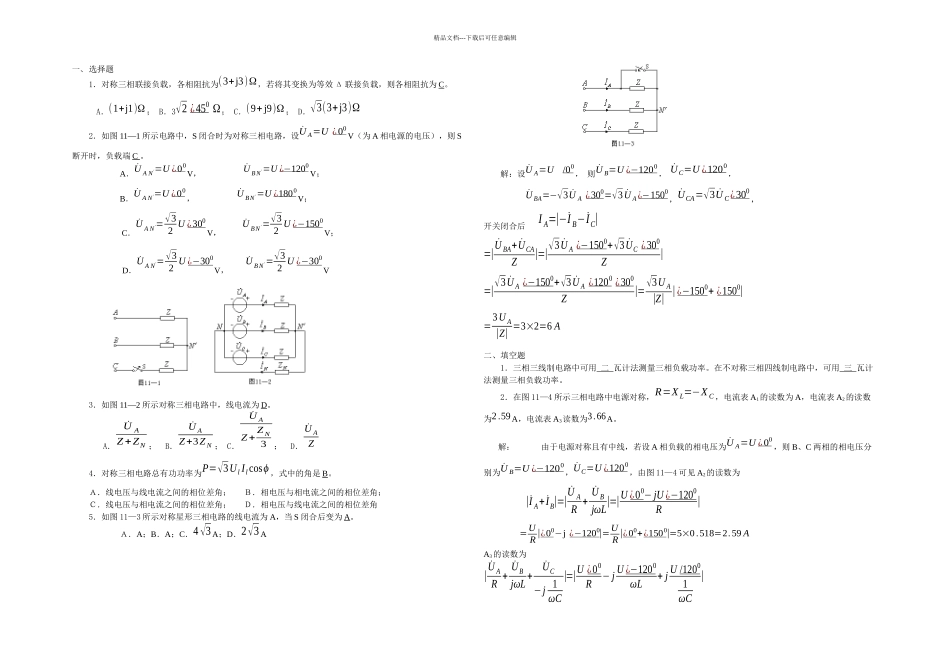

三相电路习题与详解答案_第1页
1/5

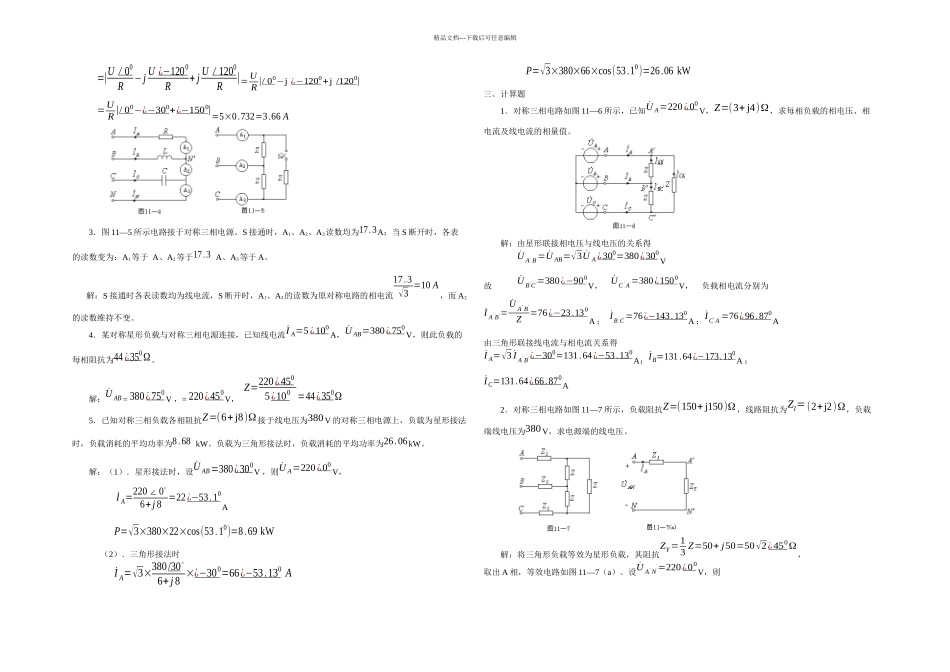

三相电路习题与详解答案_第2页
2/5
三相电路习题与详解答案_第3页
3/5
精品文档---下载后可任意编辑一、选择题1.对称三相联接负载,各相阻抗为(3+j3)Ω,若将其变换为等效 Δ 联接负载,则各相阻抗为 C。A.(1+j1)Ω ; B.3√2 ¿450 Ω; C.(9+ j9)Ω; D.√3(3+j3)Ω2.如图 11—1 所示电路中,S 闭合时为对称三相电路,设 ˙U A=U ¿00V(为 A 相电源的电压),则 S断开时,负载端 C 。A. ˙U A N'=U ¿00V, ˙U BN'=U ¿−1200V;B. ˙U A N'=U ¿00, ˙U BN'=U ¿1800V;C.˙U A N'=√32 U ¿300V, ˙U BN'=√32 U ¿−1500V;D.˙U A N'=√32 U ¿−300V, ˙U BN'=√32 U ¿−300V3.如图 11—2 所示对称三相电路中,线电流为 D。A.˙U AZ+ZN ; B.˙U AZ+3Z N ; C.˙U AZ+ Z N3; D.˙U AZ4.对称三相电路总有功功率为P=√3Ul Ilcosϕ ,式中的角是 B。A.线电压与线电流之间的相位差角; B.相电压与相电流之间的相位差角;C.线电压与相电流之间的相位差角; D.相电压与线电流之间的相位差角 5.如图 11—3 所示对称星形三相电路的线电流为 A,当 S 闭合后变为 A。A.A;B.A;C.4 √3 A;D.2√3 A解:设 ˙U A=U /00, 则 ˙U B=U ¿−1200, ˙UC=U ¿1200,˙U BA=−√3 ˙U A ¿300=√3 ˙U A ¿−1500, ˙UCA=√3 ˙U C¿300,开关闭合后 I A=|−˙I B−˙IC|=|˙U BA+ ˙UCAZ|=|√3 ˙U A ¿−1500+√3 ˙UC ¿300Z|=|√3 ˙U A ¿−1500+√3 ˙U A ¿1200 ¿300Z|=√3U A|Z| |¿−1500+ ¿1500|=3U A|Z| =3×2=6 A二、填空题1.三相三线制电路中可用 二 瓦计法测量三相负载功率。在不对称三相四线制电路中,可用 三 瓦计法测量三相负载功率。2.在图 11—4 所示三相电路中电源对称,R=X L=−X C ,电流表 A1的读数为 A,电流表 A2的读数为2.59 A,电流表 A3读数为3.66A。解:由于电源对称且有中线,若设 A 相负载的相电压为 ˙U A=U ¿00,则 B、C 两相的相电压分别为 ˙U B=U ¿−1200, ˙UC=U ¿1200,由图 11—4 可见 A2的读数为|˙I A+ ˙IB|=|˙U AR +˙U BjωL|=|U ¿00− jU ¿−1200R|=UR|¿00−j ¿−1200|=UR|¿00+¿1500|=5×0.518=2.59 AA3的读数为|˙U AR +˙UBjωL+˙UC−j 1ωC|=|U ¿00R− j U ¿−1200ωL+ j U /12001ωC|精品文档---下载后可任意编辑=|U / 00R−j U...
