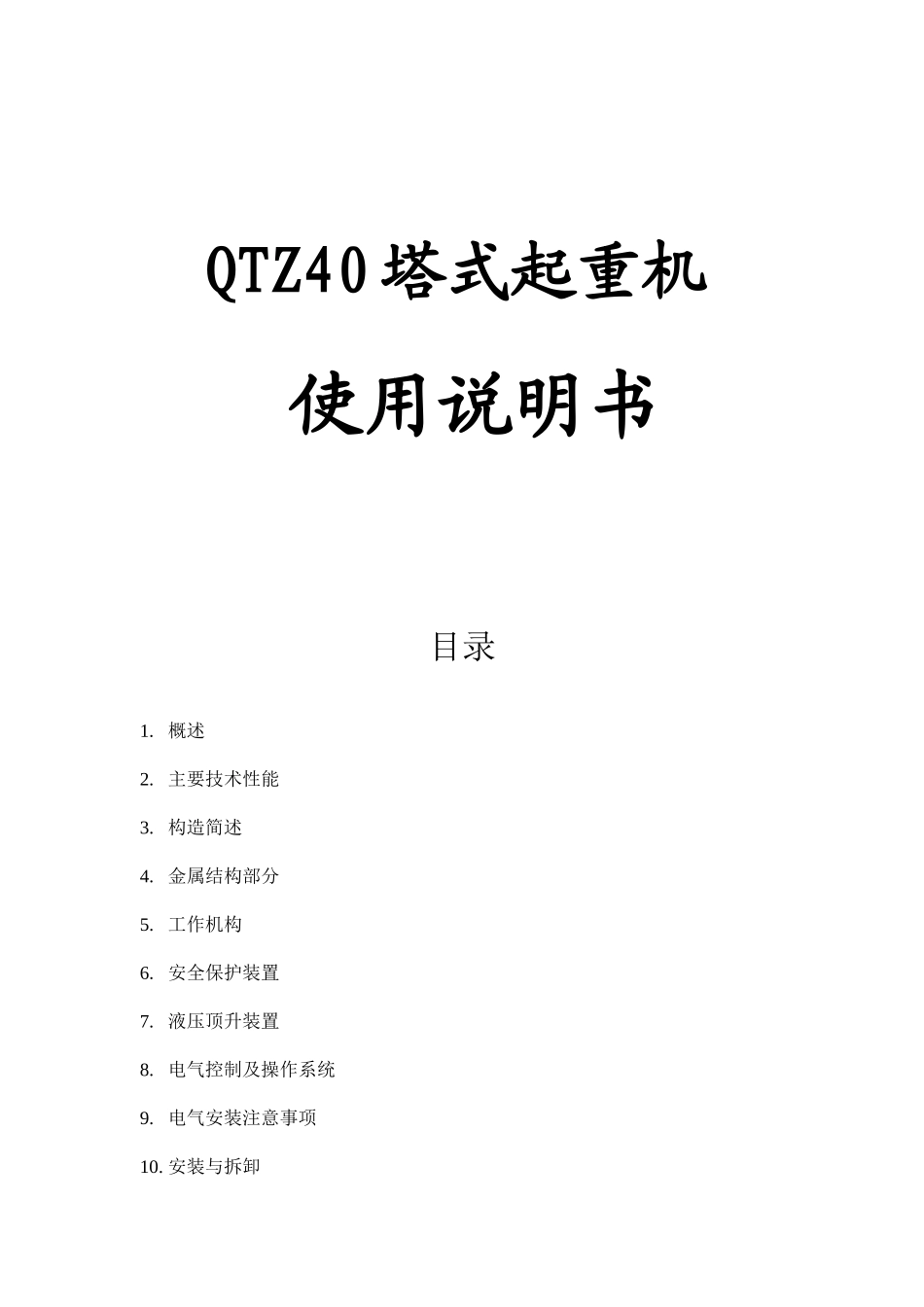

QTZ40塔式起重机使用说明书目录1.概述2.主要技术性能3.构造简述4.金属结构部分5.工作机构6.安全保护装置7.液压顶升装置8.电气控制及操作系统9.电气安装注意事项10.安装与拆卸11.塔式起重机的安全操作规程12.维修与保养13.常见的故障及排除方法1.概述QTZ40液压自升式塔式起重机（以下简称:QTZ40塔机)额定起重力矩为400KN.m，最大起重量4吨，最大工作幅度47米,独立式起升高度30m,附着式起升高度为120m。QTZ40塔机各项参数均达到或优于国家标准。该机采用小车变幅，上回转，液压顶升技术，根据建筑施工需要可采用固定式及附着式使用，该机自重（不含平衡重及附着装置）19.14T,总装机容量25.7kw,技术参数先进,性能优良可靠,造型美观,质量精良,结构简单实用,设有先进的安全装置,维修方便,使用安全,价格合理,是广大中小建筑企业理想的建筑施工机械。2、主要技术性能2.1起重技术性能图1四倍率起重参数表幅度m3-10.9611121314151617181920起重量t43.9863.6383.3433.092.872.682.512.362.232.106幅度m2122232425262728293031起重量t1.9961.8971.8061.7321.6461.5761.511.4491.3931.341.29幅度m3233343536373839404142起重量t1.241.21.1591.1211.0841.051.0170.9860.9570.9290.902幅度m4344454646.8起重量t0.8770.8520.8290.8070.79二倍率起重参数表幅度m3-20.97212223242526272829起重量t21.9961.8971.8061.7321.6461.5761.511.4491.393幅度m30313233343536373839起重量t1.341.291.241.21.1591.1211.0841.051.0170.986幅度m4041424344454646.8起重量t0.9570.9290.9020.8770.8520.8290.8070.792.2整机性能额定起重力矩40t.m最大起重量4t工作幅度46.8m起升工作高度独立式28m附着式120m整机外形尺寸整机高度独立式36.08m附着式128.284m吊臂端头至回转中心47.74m平衡臂尾部至回转中心12.816m整机自重独立式19.14t附着式42.32t平衡重6.5t电机总容量25.7kw允许工作温度-20℃～40℃供电参数380±10%、50hz2.3机构技术性能机构载荷率起升机构M5回转机构M4变幅机构M4起升机构电动机型号YZTD200-4/8/32功率15/15/3.5高度限位器型号LXQ-IV钢丝绳型号规格6×37-1770-12.5最大牵引力N15000倍率4倍率2倍率起升速度m/min3517.53.7570357.5额定起重量244122最低稳定下降速度m/min〈7回转机构电动机型号YZR132-6功率kw3.7转速r/min908减速机型号xx4-100-180传动比180液力偶合器型号YOX280回转小齿轮模数m=10齿数Z=13变位系数X=+0.5回转速度r/min0.375/0.75回转支承单排四点球式回转支承型号HSW32.1250模数m=10齿数Z=43液压顶升机构电动机型号Y132S-4B5功率kw5.5油缸额定工作压力MPa16最大顶升力T24.6油缸行程mm1300安装距mm1700油缸缸径mmφ140油缸活塞杆径mmφ100顶升速度m/min0.5变幅机构电动机型号YD112M-4/8功率kw2.4/1.5钢丝绳规格6×19-6.2减速机型号蜗轮蜗杆减速机传动比37变幅速度m/min38/193、构造简述QTZ40自升式塔式起重机由金属结构、传动机构、液压顶升、电气控制以及安全保护装置等组成，各部分结构及特点简介如下：总体布置整机的底架被固于专用的混凝土基础上，其上部与塔身连结，塔身最上端与下转台连接，下转台与顶升套架连接，下转台上面与回转支承的外圈连接。紧固在回转支承内圈上的转动部分，包括回转上转台、塔帽、平衡臂、起重臂、变幅小车与吊钩、平衡重、起升机构、回转机构以及操纵室等，这些部件均通过回转机构可以绕塔身轴心线在各自水平面内一起作540°的全回转。起重臂用两根起重臂拉杆与塔帽连接，其根部与上转台的上部用销轴连接，平衡臂则用两根拉杆与塔帽相连，其根部与上转台用销轴连接。起升机构设在平衡臂中后部，回转机构布置在回转上转台的右侧，左侧是驾驶室。变幅小车和吊钩设在起重臂上靠变幅机构牵引，沿起重臂纵轴线做水平往复运动。塔身高度由底架、标准节组成，独立高度由12节塔身节组成。最大起升高度120m时，由55节塔身节组成，同时有6道附着装置，附着于事先计划好的预埋件附着高度位置，用附着撑杆将塔身附着于建筑物上。塔身标准节第二节上部对角线方向有四个可拆卸耳板（又称抱箍），四根斜撑杆通过上面的销轴与耳板连接，下面通过销轴与底架耳座连接。...
