三维硅探测器关键工艺研究的开题报告

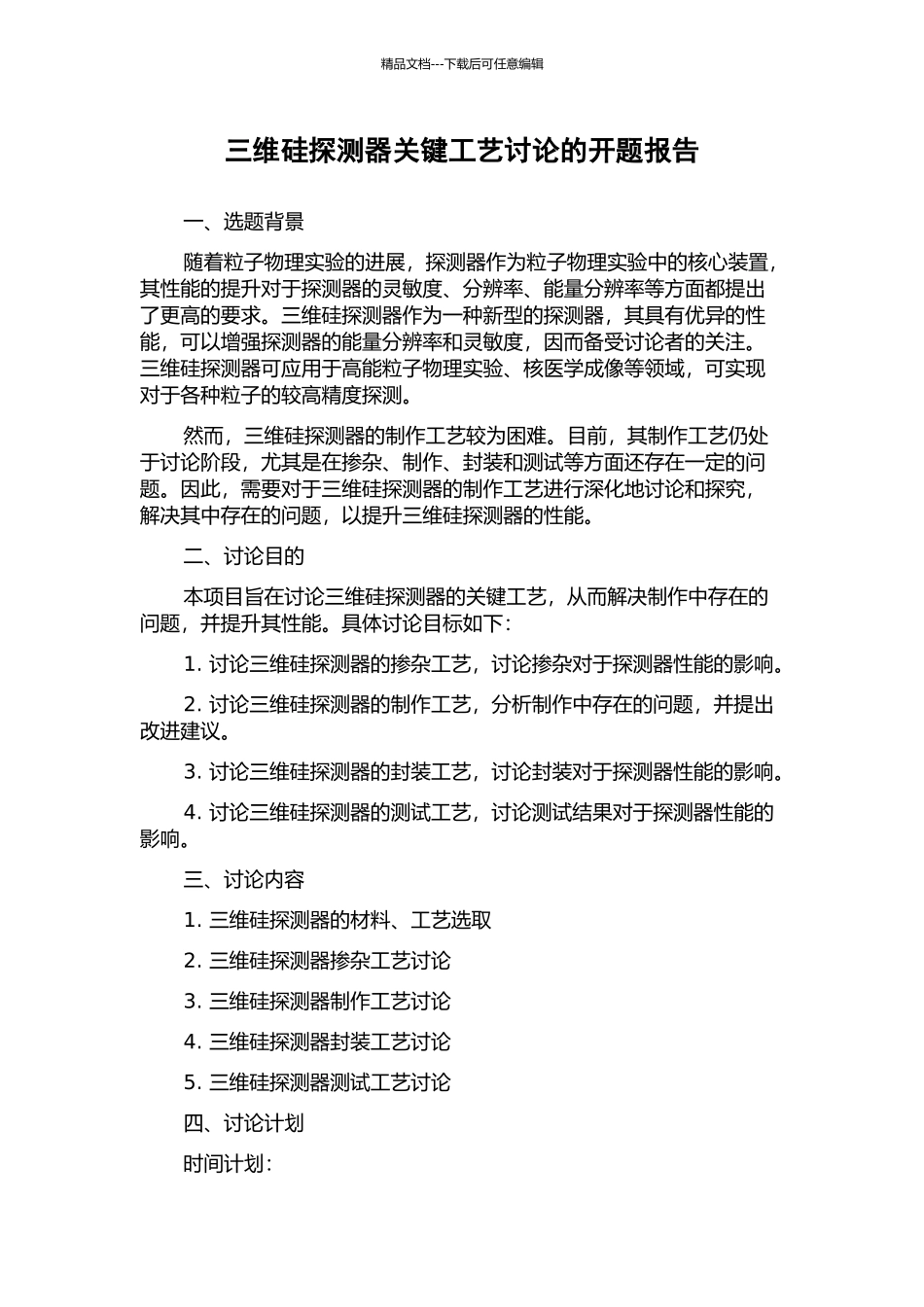

三维硅探测器关键工艺研究的开题报告_第1页
1/2
三维硅探测器关键工艺研究的开题报告_第2页
2/2
精品文档---下载后可任意编辑三维硅探测器关键工艺讨论的开题报告一、选题背景随着粒子物理实验的进展,探测器作为粒子物理实验中的核心装置,其性能的提升对于探测器的灵敏度、分辨率、能量分辨率等方面都提出了更高的要求。三维硅探测器作为一种新型的探测器,其具有优异的性能,可以增强探测器的能量分辨率和灵敏度,因而备受讨论者的关注。三维硅探测器可应用于高能粒子物理实验、核医学成像等领域,可实现对于各种粒子的较高精度探测。然而,三维硅探测器的制作工艺较为困难。目前,其制作工艺仍处于讨论阶段,尤其是在掺杂、制作、封装和测试等方面还存在一定的问题。因此,需要对于三维硅探测器的制作工艺进行深化地讨论和探究,解决其中存在的问题,以提升三维硅探测器的性能。二、讨论目的本项目旨在讨论三维硅探测器的关键工艺,从而解决制作中存在的问题,并提升其性能。具体讨论目标如下:1. 讨论三维硅探测器的掺杂工艺,讨论掺杂对于探测器性能的影响。2. 讨论三维硅探测器的制作工艺,分析制作中存在的问题,并提出改进建议。3. 讨论三维硅探测器的封装工艺,讨论封装对于探测器性能的影响。4. 讨论三维硅探测器的测试工艺,讨论测试结果对于探测器性能的影响。三、讨论内容1. 三维硅探测器的材料、工艺选取2. 三维硅探测器掺杂工艺讨论3. 三维硅探测器制作工艺讨论4. 三维硅探测器封装工艺讨论5. 三维硅探测器测试工艺讨论四、讨论计划时间计划:精品文档---下载后可任意编辑第一年:调研前人讨论成果,讨论掺杂工艺,实验制作探测器样品并进行初步测试。第二年:讨论制作工艺,完善掺杂工艺。设计新的探测器,实验制作新样品并进行测试。第三年:讨论探测器封装工艺,实现探测器的密封和封装,对其性能进行测试。完善制作工艺和掺杂工艺。第四年:讨论探测器测试工艺。对制作出的新型探测器进行测试,分析测试结果。估计经费:估计经费为 200 万元,主要用于实验器材、人员经费和材料加工等方面。五、讨论意义本项目的讨论可以为三维硅探测器的应用提供更可靠的技术方法,解决探测器制作过程中存在的问题,提升三维硅探测器的性能,促进探测器技术的进展。同时,讨论成果也对于提高粒子物理实验的精度和灵敏度,推动核医学成像技术的进展具有重要意义。
