三菱GX编程软件使用二

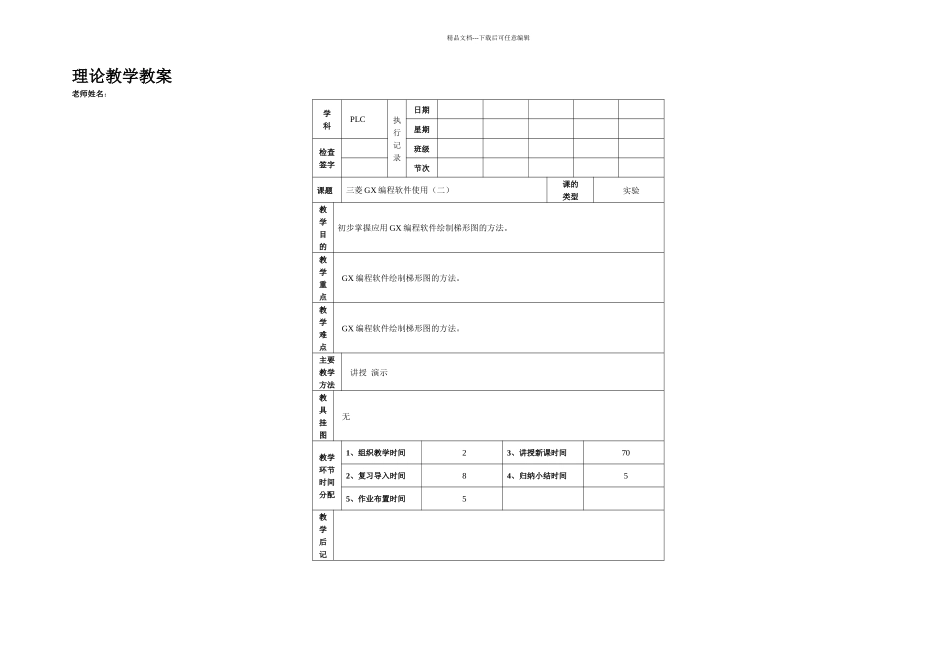

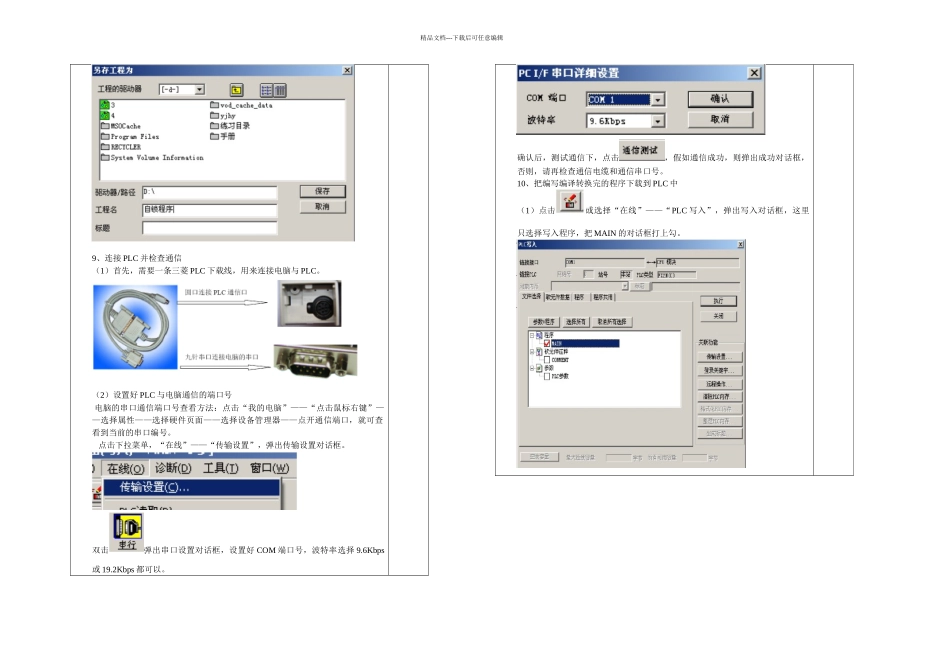

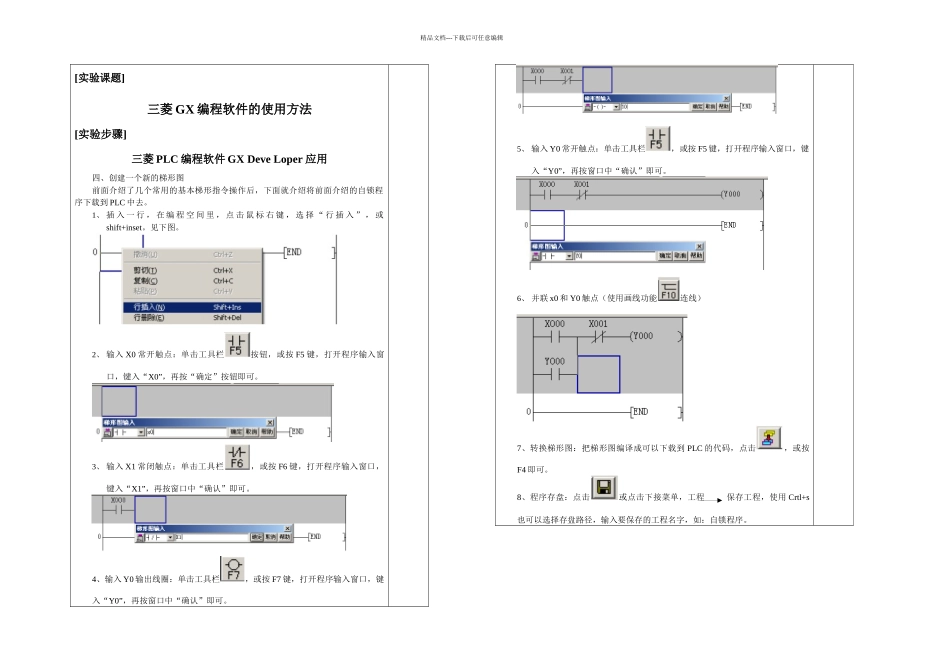

精品文档---下载后可任意编辑理论教学教案老师姓名：学科PLC执行记录日期星期检查签字班级节次课题三菱 GX 编程软件使用（二）课的类型实验教学目的初步掌握应用 GX 编程软件绘制梯形图的方法。教学重点GX 编程软件绘制梯形图的方法。教学难点GX 编程软件绘制梯形图的方法。主要教学方法讲授 演示教具挂图无教学环节时间分配1、组织教学时间23、讲授新课时间702、复习导入时间84、归纳小结时间55、作业布置时间5教学后记精品文档---下载后可任意编辑[实验课题] 三菱 GX 编程软件的使用方法[实验步骤]三菱 PLC 编程软件 GX Deve Loper 应用四、创建一个新的梯形图前面介绍了几个常用的基本梯形指令操作后，下面就介绍将前面介绍的自锁程序下载到 PLC 中去。1、 插 入 一 行 ， 在 编 程 空 间 里 ， 点 击 鼠 标 右 键 ， 选 择 “ 行 插 入 ” ， 或shift+inset。见下图。2、 输入 X0 常开触点：单击工具栏按钮，或按 F5 键，打开程序输入窗口，键入“X0”，再按“确定”按钮即可。3、 输入 X1 常闭触点：单击工具栏，或按 F6 键，打开程序输入窗口，键入“X1”，再按窗口中“确认”即可。4、输入 Y0 输出线圈：单击工具栏，或按 F7 键，打开程序输入窗口，键入“Y0”，再按窗口中“确认”即可。5、 输入 Y0 常开触点：单击工具栏，或按 F5 键，打开程序输入窗口，键入“Y0”，再按窗口中“确认”即可。6、 并联 x0 和 Y0 触点（使用画线功能连线）7、转换梯形图：把梯形图编译成可以下载到 PLC 的代码，点击，或按F4 即可。8、程序存盘：点击或点击下接菜单，工程 保存工程，使用 Crtl+s也可以选择存盘路径，输入要保存的工程名字，如：自锁程序。精品文档---下载后可任意编辑9、连接 PLC 并检查通信（1）首先，需要一条三菱 PLC 下载线，用来连接电脑与 PLC。（2）设置好 PLC 与电脑通信的端口号 电脑的串口通信端口号查看方法：点击“我的电脑”——“点击鼠标右键”——选择属性——选择硬件页面——选择设备管理器——点开通信端口，就可查看到当前的串口编号。 点击下拉菜单，“在线”——“传输设置”，弹出传输设置对话框。双击弹出串口设置对话框，设置好 COM 端口号，波特率选择 9.6Kbps或 19.2Kbps 都可以。确认后，测试通信下，点击，假如通信成功，则弹出成功对话框，否则，请再检查通信电缆和通信串口号。10、把编写编译转换完的程序下载...
