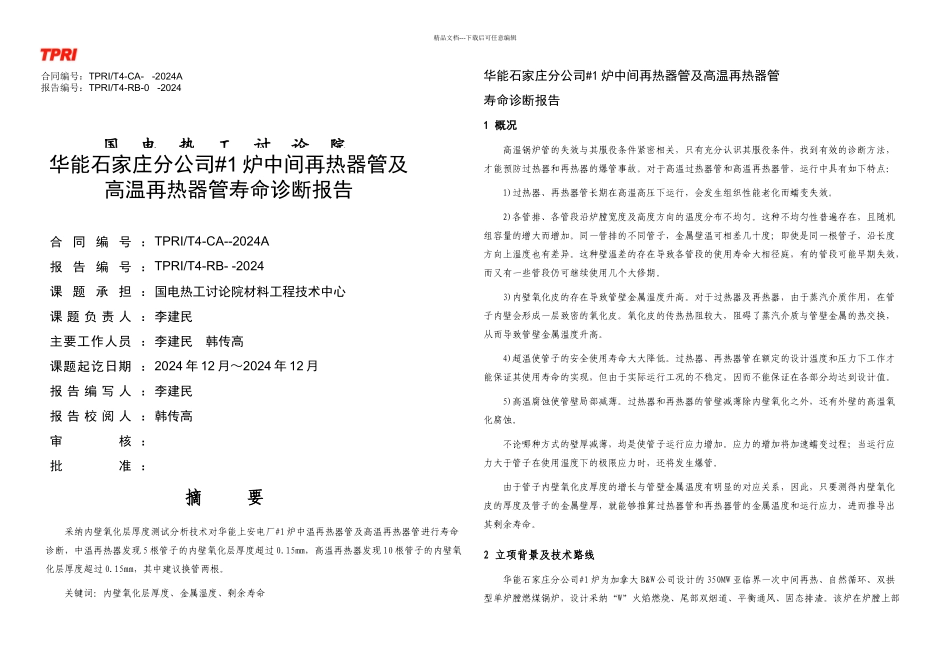

精品文档---下载后可任意编辑合同编号 ：TPRI/T4-CA--2024A报告编号 ：TPRI/T4-RB- -2024课题承担 ：国电热工讨论院材料工程技术中心课 题 负 责 人 ：李建民主要工作人员 ：李建民 韩传高课题起讫日期 ：2024 年 12 月～2024 年 12 月报 告 编 写 人 ：李建民报 告 校 阅 人 ：韩传高审核 ：批准 ：摘 要采纳内壁氧化层厚度测试分析技术对华能上安电厂#1 炉中温再热器管及高温再热器管进行寿命诊断，中温再热器发现 5 根管子的内壁氧化层厚度超过 0.15mm，高温再热器发现 10 根管子的内壁氧化层厚度超过 0.15mm，其中建议换管两根。关键词：内壁氧化层厚度、金属温度、剩余寿命华能石家庄分公司#1 炉中间再热器管及高温再热器管寿命诊断报告1 概况高温锅炉管的失效与其服役条件紧密相关，只有充分认识其服役条件，找到有效的诊断方法，才能预防过热器和再热器的爆管事故。对于高温过热器管和高温再热器管，运行中具有如下特点：1)过热器、再热器管长期在高温高压下运行，会发生组织性能老化而蠕变失效。2)各管排、各管段沿炉膛宽度及高度方向的温度分布不均匀。这种不均匀性普遍存在，且随机组容量的增大而增加。同一管排的不同管子，金属壁温可相差几十度；即使是同一根管子，沿长度方向上温度也有差异。这种壁温差的存在导致各管段的使用寿命大相径庭，有的管段可能早期失效，而又有一些管段仍可继续使用几个大修期。3)内壁氧化皮的存在导致管壁金属温度升高。对于过热器及再热器，由于蒸汽介质作用，在管子内壁会形成一层致密的氧化皮。氧化皮的传热热阻较大，阻碍了蒸汽介质与管壁金属的热交换，从而导致管壁金属温度升高。4)超温使管子的安全使用寿命大大降低。过热器、再热器管在额定的设计温度和压力下工作才能保证其使用寿命的实现，但由于实际运行工况的不稳定，因而不能保证在各部分均达到设计值。5)高温腐蚀使管壁局部减薄。过热器和再热器的管壁减薄除内壁氧化之外，还有外壁的高温氧化腐蚀。不论哪种方式的壁厚减薄，均是使管子运行应力增加。应力的增加将加速蠕变过程；当运行应力大于管子在使用温度下的极限应力时，还将发生爆管。由于管子内壁氧化皮厚度的增长与管壁金属温度有明显的对应关系，因此，只要测得内壁氧化皮的厚度及管子的金属壁厚，就能够推算过热器管和再热器管的金属温度和运行应力，进而推导出其剩余寿命。2 立项背景及技术路线华能石家庄分公司#1 炉为加拿大 B&W ...
