上防尘垫圈冲压成形工艺及模具设计

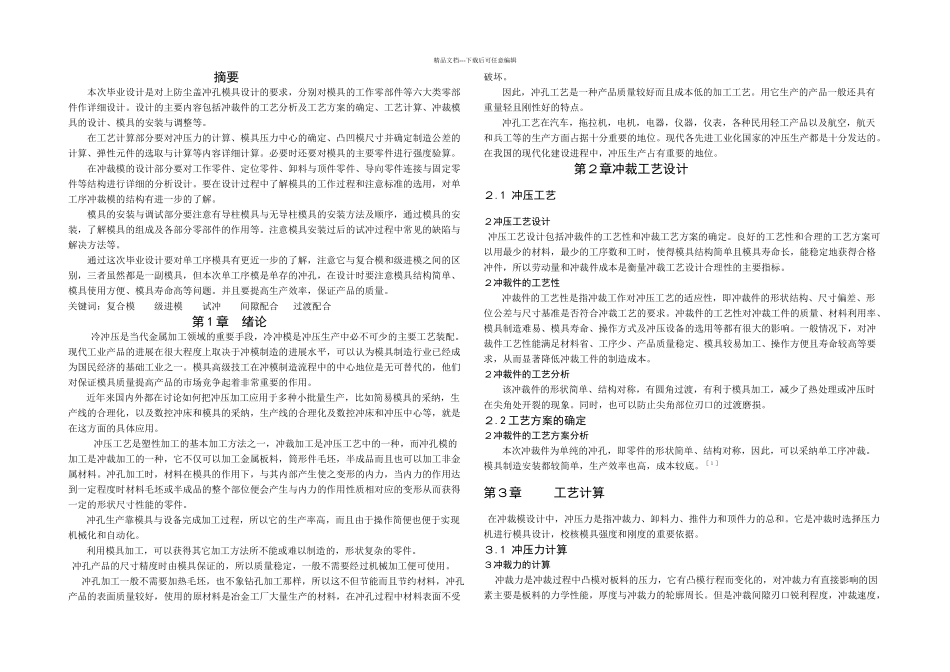

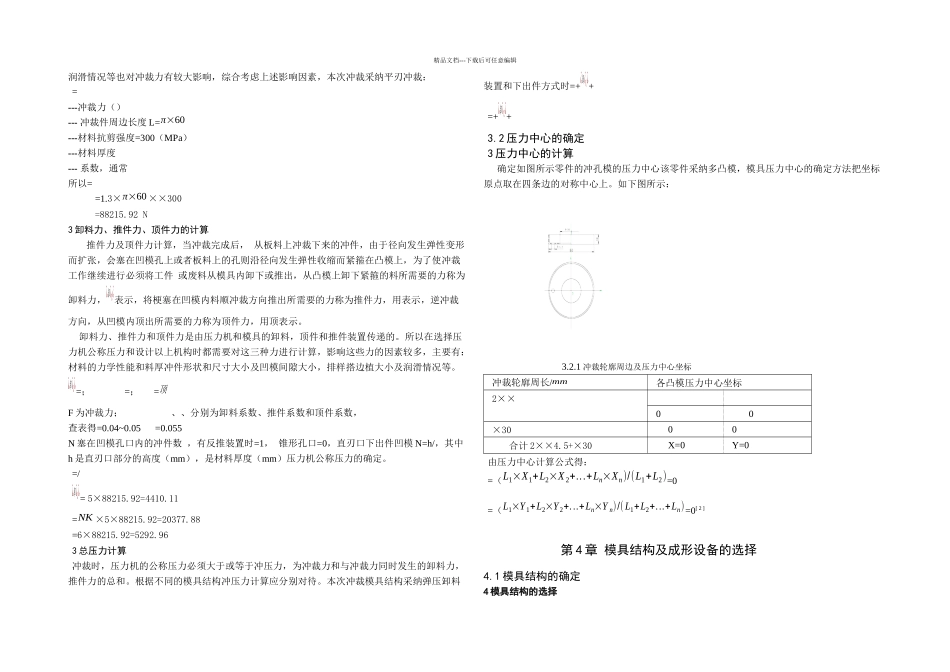

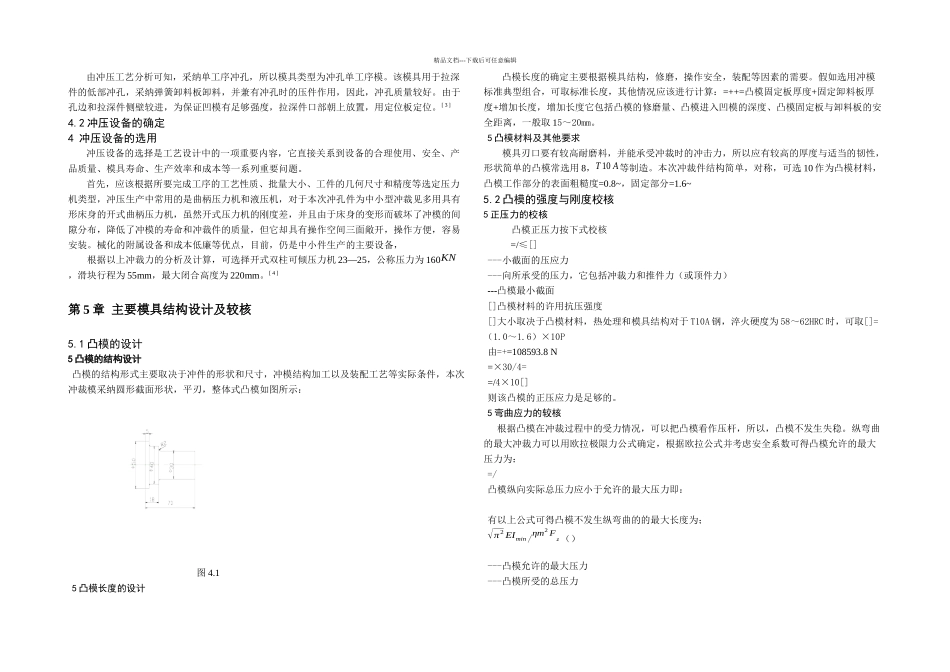

精品文档---下载后可任意编辑摘要本次毕业设计是对上防尘盖冲孔模具设计的要求，分别对模具的工作零部件等六大类零部件作详细设计。设计的主要内容包括冲裁件的工艺分析及工艺方案的确定、工艺计算、冲裁模具的设计、模具的安装与调整等。在工艺计算部分要对冲压力的计算、模具压力中心的确定、凸凹模尺寸并确定制造公差的计算、弹性元件的选取与计算等内容详细计算。必要时还要对模具的主要零件进行强度验算。在冲裁模的设计部分要对工作零件、定位零件、卸料与顶件零件、导向零件连接与固定零件等结构进行详细的分析设计。要在设计过程中了解模具的工作过程和注意标准的选用，对单工序冲裁模的结构有进一步的了解。模具的安装与调试部分要注意有导柱模具与无导柱模具的安装方法及顺序，通过模具的安装，了解模具的组成及各部分零部件的作用等。注意模具安装过后的试冲过程中常见的缺陷与解决方法等。通过这次毕业设计要对单工序模具有更近一步的了解，注意它与复合模和级进模之间的区别，三者虽然都是一副模具，但本次单工序模是单存的冲孔，在设计时要注意模具结构简单、模具使用方便、模具寿命高等问题。并且要提高生产效率，保证产品的质量。关键词：复合模 级进模 试冲 间隙配合 过渡配合第 1 章 绪论冷冲压是当代金属加工领域的重要手段，冷冲模是冲压生产中必不可少的主要工艺装配。现代工业产品的进展在很大程度上取决于冲模制造的进展水平，可以认为模具制造行业已经成为国民经济的基础工业之一。模具高级技工在冲模制造流程中的中心地位是无可替代的，他们对保证模具质量提高产品的市场竞争起着非常重要的作用。近年来国内外都在讨论如何把冲压加工应用于多种小批量生产，比如简易模具的采纳，生产线的合理化，以及数控冲床和模具的采纳，生产线的合理化及数控冲床和冲压中心等，就是在这方面的具体应用。冲压工艺是塑性加工的基本加工方法之一，冲裁加工是冲压工艺中的一种，而冲孔模的加工是冲裁加工的一种，它不仅可以加工金属板料，筒形件毛坯，半成品而且也可以加工非金属材料。冲孔加工时，材料在模具的作用下，与其内部产生使之变形的内力，当内力的作用达到一定程度时材料毛坯或半成品的整个部位便会产生与内力的作用性质相对应的变形从而获得一定的形状尺寸性能的零件。冲孔生产靠模具与设备完成加工过程，所以它的生产率高，而且由于操作简便也便于实现机械化和自动化。利用模具加工，可以获得其它加工方法所不能或难...
