下半年数据库系统工程师下午试卷

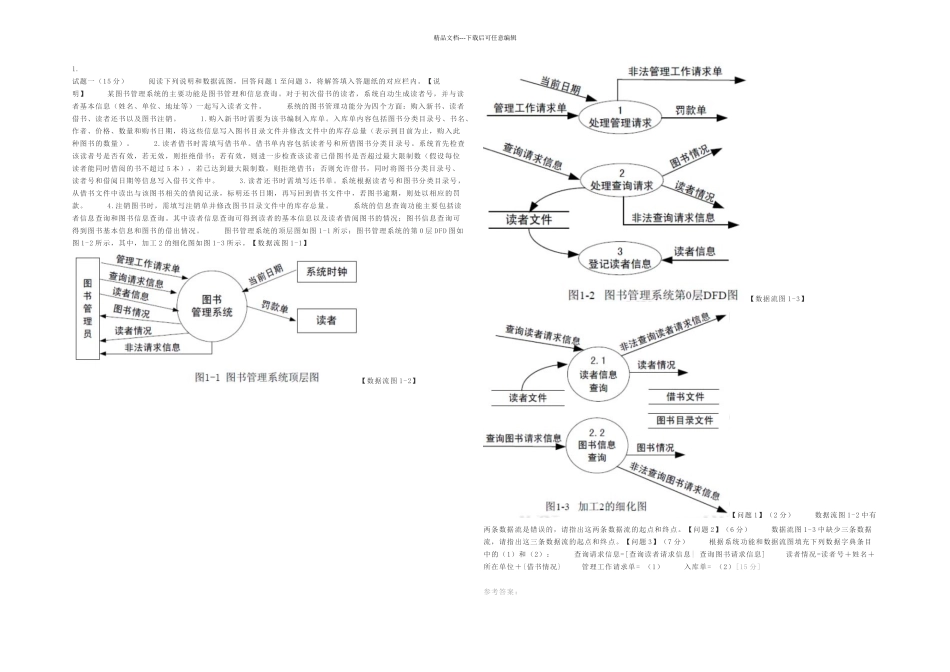

精品文档---下载后可任意编辑1.试题一（15 分） 阅读下列说明和数据流图，回答问题 1 至问题 3，将解答填入答题纸的对应栏内。【说明】 某图书管理系统的主要功能是图书管理和信息查询。对于初次借书的读者，系统自动生成读者号，并与读者基本信息（姓名、单位、地址等）一起写入读者文件。 系统的图书管理功能分为四个方面：购入新书、读者借书、读者还书以及图书注销。 1.购入新书时需要为该书编制入库单。入库单内容包括图书分类目录号、书名、作者、价格、数量和购书日期，将这些信息写入图书目录文件并修改文件中的库存总量（表示到目前为止，购入此种图书的数量）。 2.读者借书时需填写借书单。借书单内容包括读者号和所借图书分类目录号。系统首先检查该读者号是否有效，若无效，则拒绝借书；若有效，则进一步检查该读者已借图书是否超过最大限制数（假设每位读者能同时借阅的书不超过 5 本），若已达到最大限制数，则拒绝借书；否则允许借书，同时将图书分类目录号、读者号和借阅日期等信息写入借书文件中。 3.读者还书时需填写还书单。系统根据读者号和图书分类目录号，从借书文件中读出与该图书相关的借阅记录，标明还书日期，再写回到借书文件中，若图书逾期，则处以相应的罚款。 4.注销图书时，需填写注销单并修改图书目录文件中的库存总量。 系统的信息查询功能主要包括读者信息查询和图书信息查询。其中读者信息查询可得到读者的基本信息以及读者借阅图书的情况；图书信息查询可得到图书基本信息和图书的借出情况。 图书管理系统的顶层图如图 1-1 所示；图书管理系统的第 0 层 DFD 图如图 1-2 所示，其中，加工 2 的细化图如图 1-3 所示。【数据流图 1-1】【数据流图 1-2】 【数据流图 1-3】 【问题 1】（2 分） 数据流图 1-2 中有两条数据流是错误的，请指出这两条数据流的起点和终点。【问题 2】（6 分） 数据流图 1-3 中缺少三条数据流，请指出这三条数据流的起点和终点。【问题 3】（7 分） 根据系统功能和数据流图填充下列数据字典条目中的（1）和（2）： 查询请求信息=[查询读者请求信息| 查询图书请求信息] 读者情况=读者号＋姓名＋所在单位＋{借书情况} 管理工作请求单= （1） 入库单= （2）[15 分] 参考答案：精品文档---下载后可任意编辑[问题 1] 起点：读者文件 终点；登记读者信息或 3 起点：处理查询请求 或 2 终点：读者文件[问题2] 起点；图书目录文...
