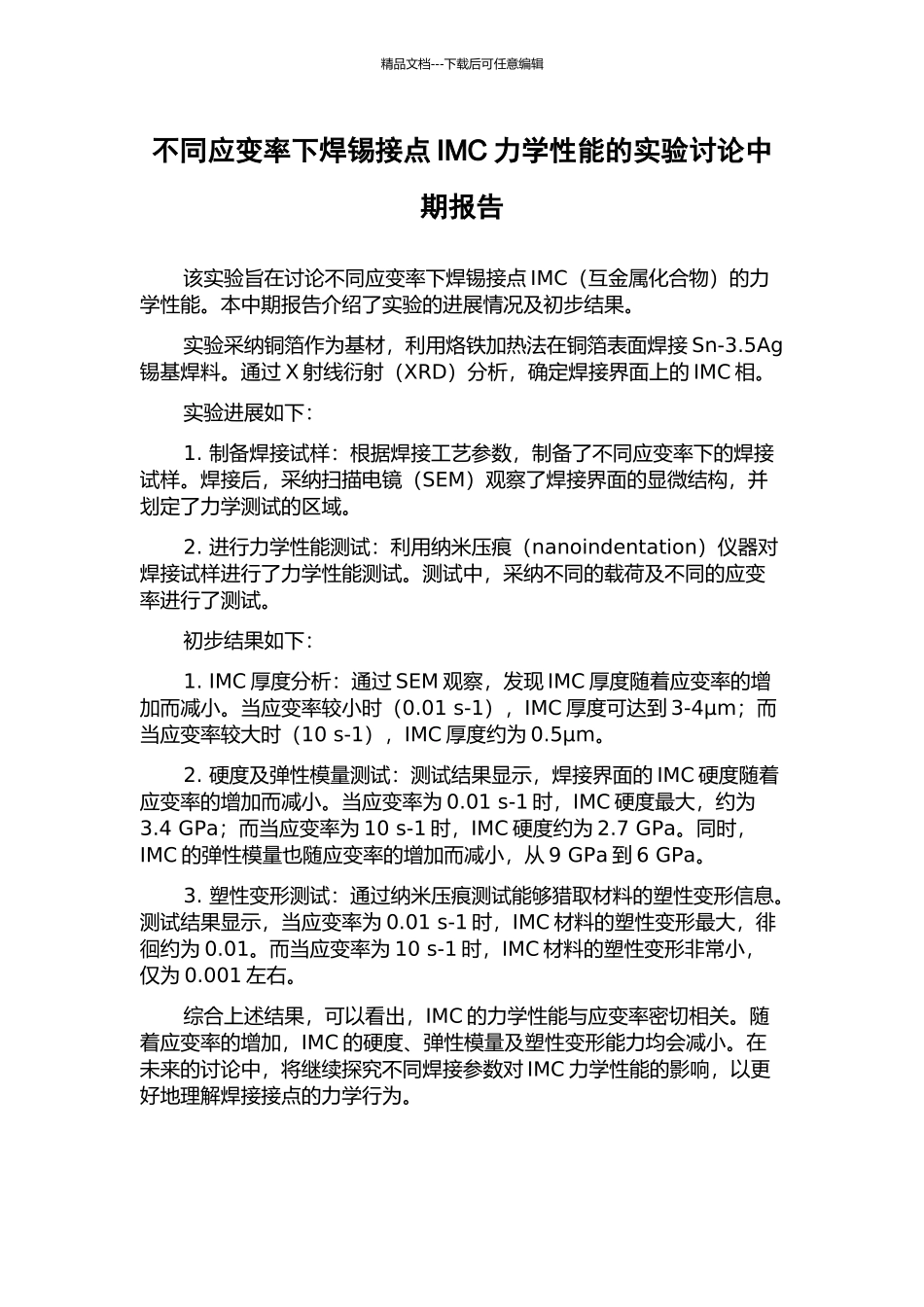

不同应变率下焊锡接点IMC力学性能的实验研究中期报告

不同应变率下焊锡接点IMC力学性能的实验研究中期报告_第1页
1/1
精品文档---下载后可任意编辑不同应变率下焊锡接点 IMC 力学性能的实验讨论中期报告该实验旨在讨论不同应变率下焊锡接点 IMC(互金属化合物)的力学性能。本中期报告介绍了实验的进展情况及初步结果。实验采纳铜箔作为基材,利用烙铁加热法在铜箔表面焊接 Sn-3.5Ag锡基焊料。通过 X 射线衍射(XRD)分析,确定焊接界面上的 IMC 相。实验进展如下:1. 制备焊接试样:根据焊接工艺参数,制备了不同应变率下的焊接试样。焊接后,采纳扫描电镜(SEM)观察了焊接界面的显微结构,并划定了力学测试的区域。2. 进行力学性能测试:利用纳米压痕(nanoindentation)仪器对焊接试样进行了力学性能测试。测试中,采纳不同的载荷及不同的应变率进行了测试。初步结果如下:1. IMC 厚度分析:通过 SEM 观察,发现 IMC 厚度随着应变率的增加而减小。当应变率较小时(0.01 s-1),IMC 厚度可达到 3-4μm;而当应变率较大时(10 s-1),IMC 厚度约为 0.5μm。2. 硬度及弹性模量测试:测试结果显示,焊接界面的 IMC 硬度随着应变率的增加而减小。当应变率为 0.01 s-1 时,IMC 硬度最大,约为3.4 GPa;而当应变率为 10 s-1 时,IMC 硬度约为 2.7 GPa。同时,IMC 的弹性模量也随应变率的增加而减小,从 9 GPa 到 6 GPa。3. 塑性变形测试:通过纳米压痕测试能够猎取材料的塑性变形信息。测试结果显示,当应变率为 0.01 s-1 时,IMC 材料的塑性变形最大,徘徊约为 0.01。而当应变率为 10 s-1 时,IMC 材料的塑性变形非常小,仅为 0.001 左右。综合上述结果,可以看出,IMC 的力学性能与应变率密切相关。随着应变率的增加,IMC 的硬度、弹性模量及塑性变形能力均会减小。在未来的讨论中,将继续探究不同焊接参数对 IMC 力学性能的影响,以更好地理解焊接接点的力学行为。
