专题基于gis扩建要求的主接线优化

专题基于gis扩建要求的主接线优化_第1页
1/22
专题基于gis扩建要求的主接线优化_第2页
2/22
专题基于gis扩建要求的主接线优化_第3页
3/22

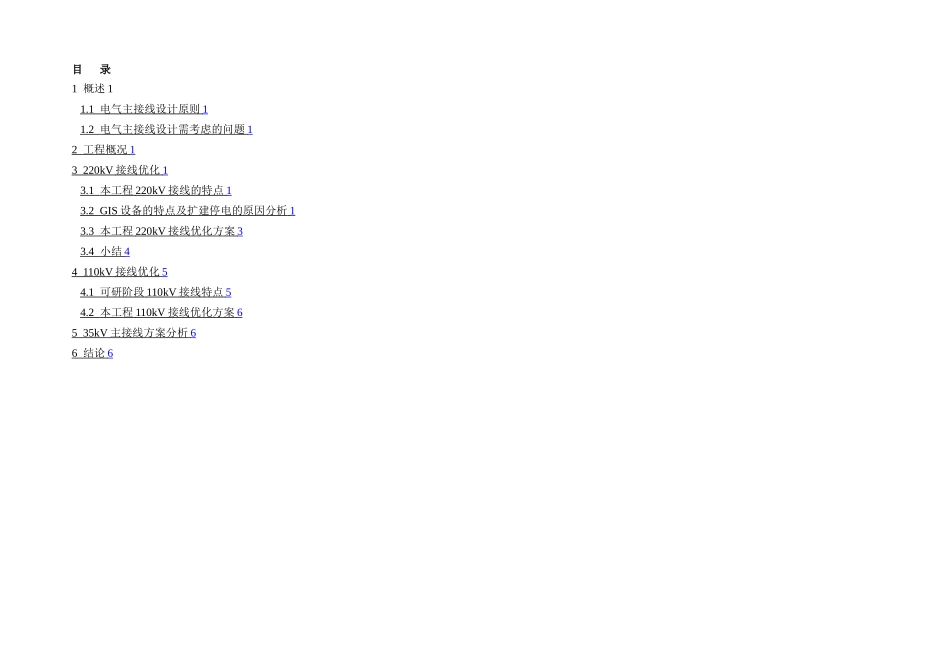

基于 GIS 扩建要求的主接线优化2024 年 6 月本文摘要本文结合山东淄博中化 220kV 变所处的系统情况和 GIS 设备扩建的特点,对本站主接线进行优化,避开 GIS 设备扩建停电对供电可靠性造成不利影响。临淄电网南部承担石化工业园和电铁线路等重要大负荷,中化变为该区唯一的 220kV 电源点,若中化变变失去 220kV 电源,该区 110kV 电网薄弱无法单独承担所有重要负荷。按传统的双母线接线方案,GIS 配电装置在远景扩建时因 GIS 设备自身固有的特点,需整个配电装置全部停电。按可研双母线接线方案,本站 220kV 和110kV GIS 设备远景扩建时停电,将导致 220kV 电源无法送出,影响供电可靠性;尤其当 110kV GIS 扩建时全部停电,更令该区薄弱的 110kV 电网雪上加霜。针对以上问题,本文提出在 220kV 和 110kV 双母线上增设分段隔离开关。经详细分析,该方案以较小的投资,有效解决了 GIS 扩建引起的配电装置停电问题,保证了临淄电网南部的供电可靠性。目 录1 概述 11.1 电气主接线设计原则 1 1.2 电气主接线设计需考虑的问题 1 2 工程概况 1 3 220kV 接线优化 1 3.1 本工程 220kV 接线的特点 1 3.2 GIS 设备的特点及扩建停电的原因分析 1 3.3 本工程 220kV 接线优化方案 3 3.4 小结 4 4 110kV 接线优化 5 4.1 可研阶段 110kV 接线特点 5 4.2 本工程 110kV 接线优化方案 6 5 35kV 主接线方案分析 6 6 结论 6 1 概述1.1 电气主接线设计原则变电站是电力系统的主要组成部分,是输配电系统中重要的能量传输点,其电气主接线是电力系统接线的主要部分,其结构直接影响输配电设备的布置、继电保护的配置、自动装置和控制方式的选择,对电力系统整体以及变电站本身的供电可靠性、运行灵活性、检修方便和经济合理性起着决定性的作用。因此,在变电站设计中,确定合理的主接线方案是十分必要的。1.2 电气主接线设计需考虑的问题在进行变电站电气主接线设计时,需要重点考虑以下问题:(1)需要考虑变电站在电力系统中的位置,变电站在电力系统中的地位和作用是决定电气主接线的主要因素。(2)要考虑近期和远期的进展规模,变电站电气主接线的设计,应根据 5~10 年电力进展规划进行。(3)考虑负荷的重要性分级和出线回数多少的影响。(4)考虑远景扩建方便。2 工程概况临淄电网位于山东省淄博电网东北部,是省网西电东送,南电北送的枢纽,目前已形成以 2...
