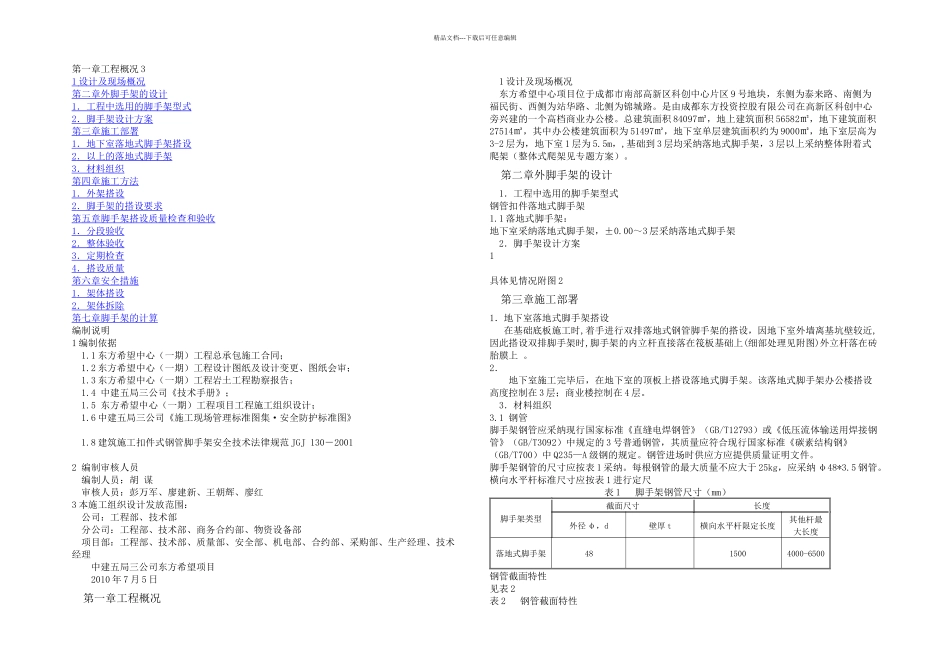

精品文档---下载后可任意编辑第一章工程概况 31 设计及现场概况 第二章外脚手架的设计 1 ．工程中选用的脚手架型式 2 ．脚手架设计方案 第三章施工部署 1 ．地下室落地式脚手架搭设 2 ．以上的落地式脚手架 3 ．材料组织 第四章施工方法 1 ．外架搭设 2 ．脚手架的搭设要求 第五章脚手架搭设质量检查和验收 1 ．分段验收 2 ．整体验收 3 ．定期检查 4 ．搭设质量 第六章安全措施 1 ．架体搭设 2 ．架体拆除 第七章脚手架的计算 编制说明1 编制依据1.1 东方希望中心（一期）工程总承包施工合同；1.2 东方希望中心（一期）工程设计图纸及设计变更、图纸会审；1.3 东方希望中心（一期）工程岩土工程勘察报告；1.4 中建五局三公司《技术手册》；1.5 东方希望中心（一期）工程项目工程施工组织设计；1.6 中建五局三公司《施工现场管理标准图集·安全防护标准图》1.8 建筑施工扣件式钢管脚手架安全技术法律规范 JGJ 130－20012 编制审核人员编制人员：胡 谋 审核人员：彭万军、廖建新、王朝辉、廖红3 本施工组织设计发放范围：公司：工程部、技术部分公司：工程部、技术部、商务合约部、物资设备部项目部：工程部、技术部、质量部、安全部、机电部、合约部、采购部、生产经理、技术经理中建五局三公司东方希望项目2010 年 7 月 5 日第一章工程概况1 设计及现场概况东方希望中心项目位于成都市南部高新区科创中心片区 9 号地块，东侧为泰来路、南侧为福民街、西侧为站华路、北侧为锦城路。是由成都东方投资控股有限公司在高新区科创中心旁兴建的一个高档商业办公楼。总建筑面积 84097㎡，地上建筑面积 56582㎡，地下建筑面积27514㎡，其中办公楼建筑面积为 51497㎡，地下室单层建筑面积约为 9000㎡，地下室层高为3-2 层为，地下室 1 层为 5.5m，,基础到 3 层均采纳落地式脚手架，3 层以上采纳整体附着式爬架（整体式爬架见专题方案）。第二章外脚手架的设计1．工程中选用的脚手架型式钢管扣件落地式脚手架1.1 落地式脚手架：地下室采纳落地式脚手架，±0.00～3 层采纳落地式脚手架2．脚手架设计方案1具体见情况附图 2第三章施工部署1．地下室落地式脚手架搭设在基础底板施工时,着手进行双排落地式钢管脚手架的搭设，因地下室外墙离基坑壁较近,因此搭设双排脚手架时,脚手架的内立杆直接落在筏板基础上(细部处理见附图)外立杆落在砖胎膜上 。2．地下室施工完毕后，在地下室的顶板...
