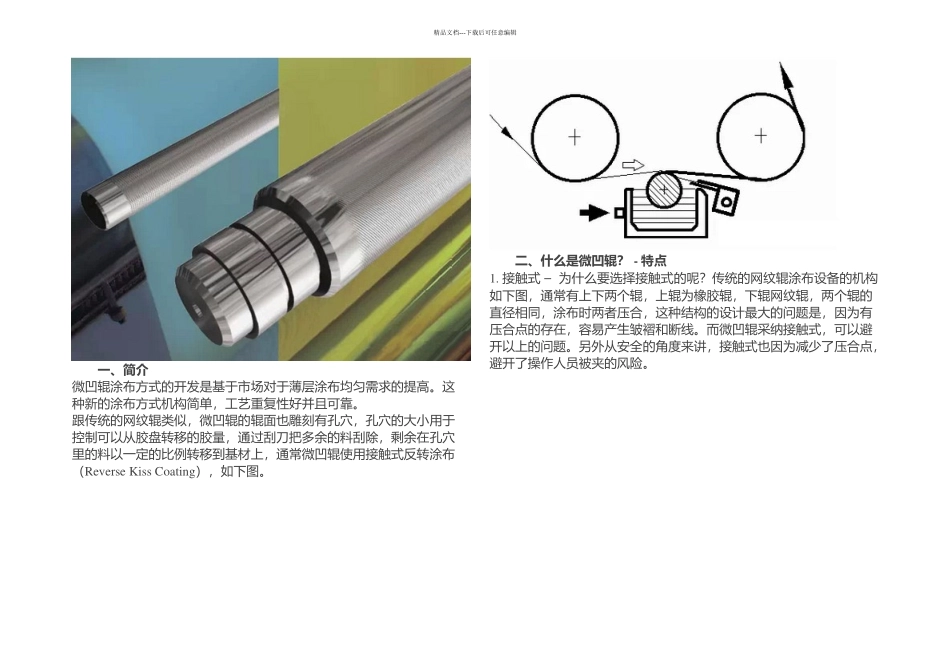

精品文档---下载后可任意编辑一、简介微凹辊涂布方式的开发是基于市场对于薄层涂布均匀需求的提高。这种新的涂布方式机构简单，工艺重复性好并且可靠。跟传统的网纹辊类似，微凹辊的辊面也雕刻有孔穴，孔穴的大小用于控制可以从胶盘转移的胶量，通过刮刀把多余的料刮除，剩余在孔穴里的料以一定的比例转移到基材上，通常微凹辊使用接触式反转涂布（Reverse Kiss Coating），如下图。二、什么是微凹辊？ - 特点1. 接触式 – 为什么要选择接触式的呢？传统的网纹辊涂布设备的机构如下图，通常有上下两个辊，上辊为橡胶辊，下辊网纹辊，两个辊的直径相同，涂布时两者压合，这种结构的设计最大的问题是，因为有压合点的存在，容易产生皱褶和断线。而微凹辊采纳接触式，可以避开以上的问题。另外从安全的角度来讲，接触式也因为减少了压合点，避开了操作人员被夹的风险。精品文档---下载后可任意编辑2. 反转式– 反转有什么优势？所谓反转，是指微凹辊的转动方向与基材的方向相反，辊的表面对基材有更多的剪切。假如两者的方向相同的话，基材与辊分离的瞬间，涂布溶液在两者的分离点会产生“撕裂”（film splitting），一部分溶液转移到基材上，一部分留在辊上，这种“撕裂”会造成涂布外观的缺陷如条纹（ribbing），而反转因为存在反方向的剪切，从一定程度上可以抹平涂层。三、微凹辊 vs 其他涂布方式那么，微凹辊和传统的网纹辊涂布比到底有什么差异呢？传统的网纹辊也可以选择接触反转啊？两者其实还是有很大差异的。微凹辊，所谓微是指网纹辊的直径和传统网纹辊比要小。传统的现在被广泛应用的网纹辊的直径通常是 125 到 250 毫米。而微凹辊的直径通常只有 20 到 50 毫米，在国内市场可以买到或者有使用的比这个再稍大一点，50 到 100 毫米。辊的直径大小选择很大程度上要参考涂布的宽度，在较宽涂布的情况下要保证辊的强度和直度，就需要选择直径偏大一点的辊。比如，涂 300 毫米宽你可以选择 20 毫米直径的，涂1 米 6 你就要选择 50 毫米的。辊的直径越小，那意味着基材与辊的接触线就越小，当这个接触线越小的时候，出现涂布缺陷的可能就会越小。如同传统的网纹辊涂布一样，微凹辊的涂布工艺中，辊筒浸润在涂布胶盘中，通过转动把溶液带起，然后通过刮刀把多余的溶液刮除，剩余的溶液填充在微凹辊的孔穴中，孔穴中的积液以一定的比率转移到涂布基材上。四、网纹辊涂布结构精品文档---下载后可任意编辑五、辊筒...
