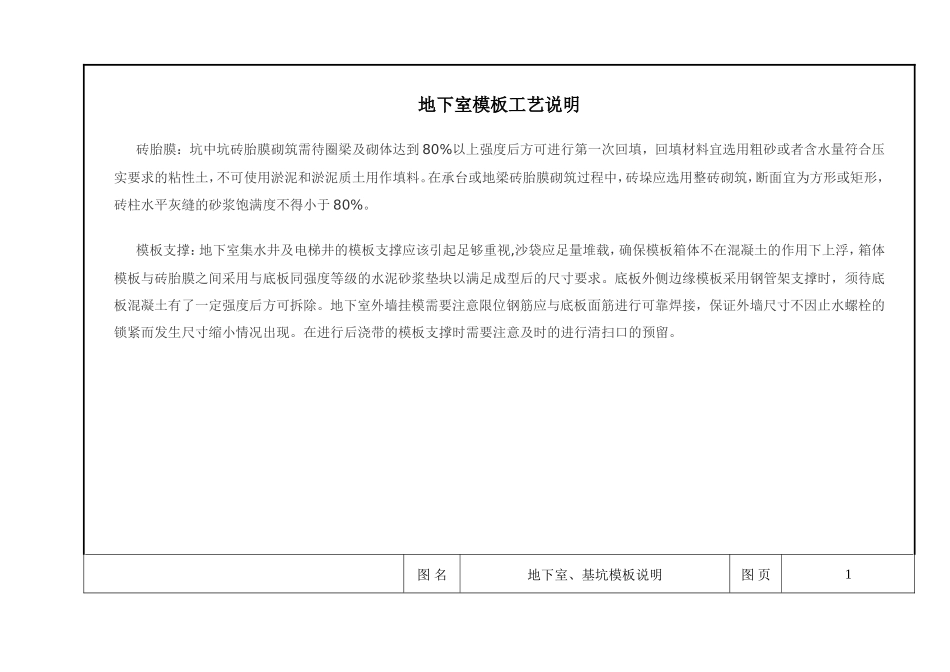

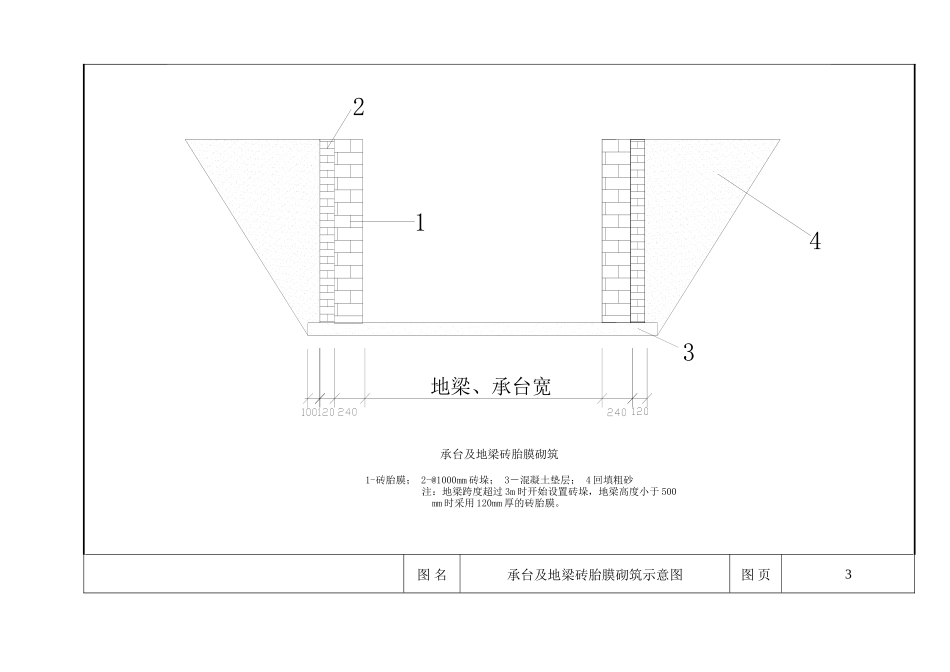

地下室模板工艺说明砖胎膜：坑中坑砖胎膜砌筑需待圈梁及砌体达到80%以上强度后方可进行第一次回填，回填材料宜选用粗砂或者含水量符合压实要求的粘性土，不可使用淤泥和淤泥质土用作填料。在承台或地梁砖胎膜砌筑过程中，砖垛应选用整砖砌筑，断面宜为方形或矩形，砖柱水平灰缝的砂浆饱满度不得小于80%。模板支撑：地下室集水井及电梯井的模板支撑应该引起足够重视,沙袋应足量堆载，确保模板箱体不在混凝土的作用下上浮，箱体模板与砖胎膜之间采用与底板同强度等级的水泥砂浆垫块以满足成型后的尺寸要求。底板外侧边缘模板采用钢管架支撑时，须待底板混凝土有了一定强度后方可拆除。地下室外墙挂模需要注意限位钢筋应与底板面筋进行可靠焊接，保证外墙尺寸不因止水螺栓的锁紧而发生尺寸缩小情况出现。在进行后浇带的模板支撑时需要注意及时的进行清扫口的预留。图名地下室、基坑模板说明图页1坑中坑截面尺寸123456711坑中坑截面尺寸1-12-2221坑中坑砖胎膜1-Φ8@200钢筋；2-4B16；3－截面尺寸370*200的C20砼圈梁；4-坑中坑一半高度标高面；5-先行回填粗砂；6-100厚C15垫层；7-砖胎膜注：砖胎膜高度超过3m时在中部设置一道圈梁，胎膜高度小于1.5m时，采用240mm厚砖胎膜。图名坑中坑砖胎膜示意图图页2地梁、承台宽1234承台及地梁砖胎膜砌筑1-砖胎膜；2-@1000mm砖垛；3－混凝土垫层；4回填粗砂注：地梁跨度超过3m时开始设置砖垛，地梁高度小于500mm时采用120mm厚的砖胎膜。图名承台及地梁砖胎膜砌筑示意图图页3集水井及电梯井宽12345依据计算确定7111-1依据计算确定依据计算确定5625钢筋支架与底板钢筋进行可靠焊接集水井及电梯井模板支撑1-50mm*100mm厚木方；2-18厚胶合板，制作沉箱；3-回填粗砂；4-沙袋；5-砖胎膜；6-钢筋支架；7-同强度砂浆垫层块图名集水井及电梯井模板支撑示意图图页4AA地下室外墙挂模1-Φ48mm*3.5mm钢管；2-钢管固定@700mm；3-木方（38*100）；4-顶棍；5-18mm厚胶合板；6-止水对拉螺栓@700mm；7-模板定位预埋钢筋；8-砖胎膜；9-底板；10-底板垫层；11-施工缝；12-止水钢板图名地下室外墙挂模安装大样图页5AABBmm高低差位置处模板支设1-钢管斜撑；2-与面筋焊接；3-25mm吊模支架与底板钢筋进行可靠焊接；4-木方（50*100）；5-18mm厚竹胶板；6-对拉螺栓@300；7-垫木；8-底板垫；9-砖胎膜；10-25mm钢筋支架与底板钢筋进行可靠焊接注：采用分段浇捣，先浇捣下段结构砼图名高低差模板定位预埋钢筋示意图图页6散支散拆胶合板模板施工工艺说明1．胶合板模板的配制方法和要求（1）胶合板模板的配制方法1）按设计图纸尺寸直接配制模板形体简单的结构构件，可根据结构施工图纸直接按尺寸列出模板规格和数量进行配制。模板厚度、横档及楞木的断面和间距，以及支撑系统的配置，都可按支承要求通过计算选用。2）采用放大样方法配制模板形体复杂的结构构件，如楼梯、圆形水池等，可在平整的地坪上，按结构图的尺寸画出结构构件的实样，量出各部分模板的准确尺寸或套制样板，同时确定模板及其安装的节点构造，进行模板的制作3）用计算方法配制模板形体复杂不易采用放大样方法，但有一定几何形体规律的构件，可用计算方法结合放大样的方法，进行模板的配制。4）采用结构表面展开法配制模板一些形体复杂且又由各种不同形体组成的复杂体型结构构件，如设备基础。其模板的配制，可采用先画出模板平面图和展开图，再进行配模设计和模板制作。（2）胶合板模板配制要求1）应整张直接使用，尽量减少随意锯截，造成胶合板浪费。2）木胶合板选用厚度一般为16或18mm，竹胶合板常用厚度一般为12mm，内、外楞的间距，可随胶合板的厚度，通过设计计算进行调整。3）支撑系统可以选用扣件式钢管脚手架，也可采用碗扣式钢管脚手架，严禁钢木混撑。采用扣件式钢管脚手架时顶部支撑受力必须采用可调托座进行受力，不得采用扣件受力；采用碗扣式钢管脚手架时，板支撑立杆应全部连接成整体，遇梁不得断开。扣件式钢管脚手架及碗扣式钢管脚手架搭设应符图名散支散拆胶合板模板施工工艺说明（一）图页7合《建筑施工模板安全技术规范》JGJ162—2008，《建筑施工碗扣式脚手架安全技术规范》JGJ166—2008中...
