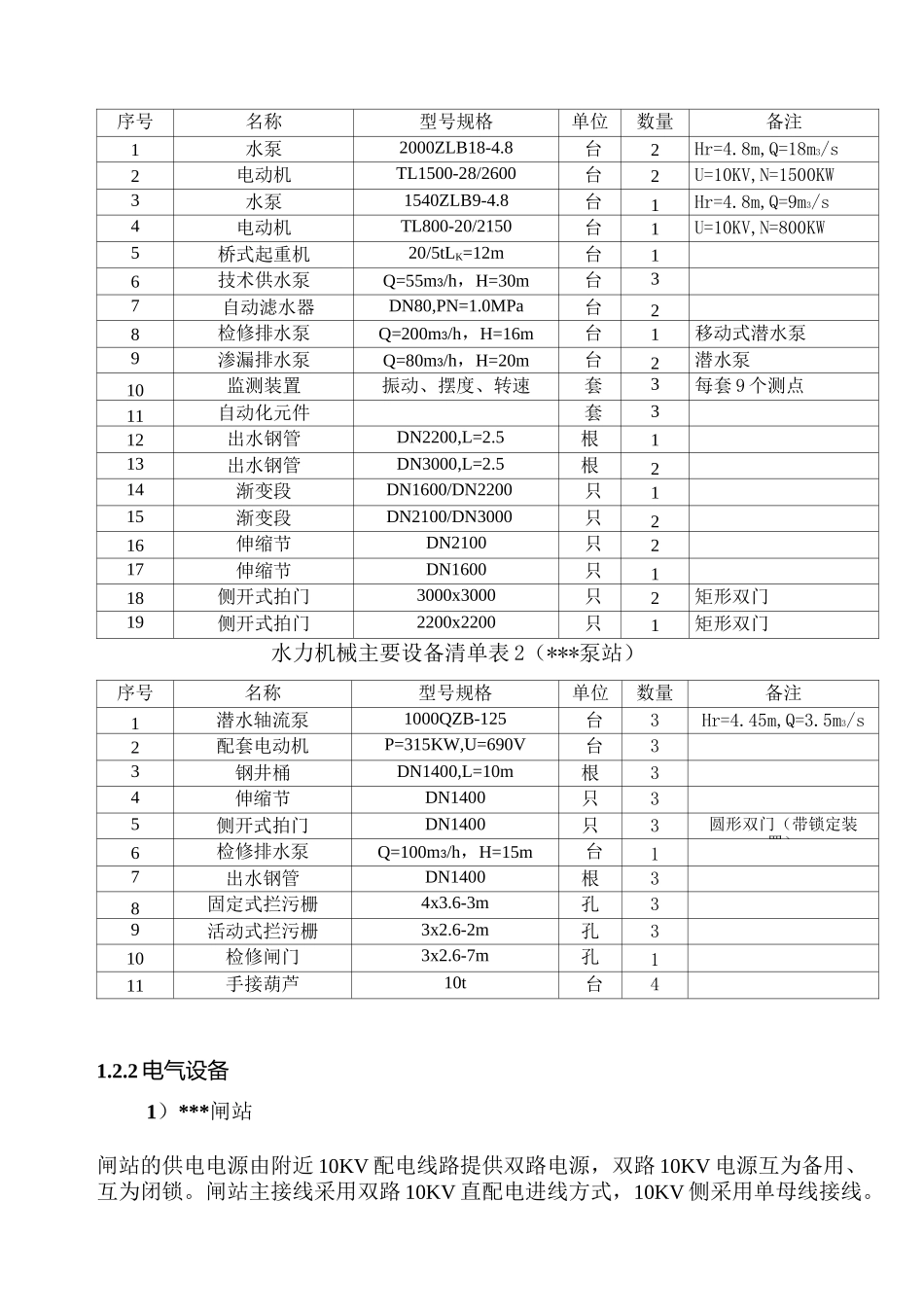

1 工程概况1.1 泵站概况******工程是***市“五水共治”重点工程，工程主要由***闸站、***泵站、***整治、***防洪墙 5 部分组成，工程总投资 2.26 亿元。***闸站位于***、五一溪及大溪交汇处，***泵站位于**东岸防洪堤上***闸右侧。工程的建设任务是防洪、治涝为主，兼顾改善水环境等综合利用，以完善***市城市防洪排涝工程布局，提高***市城区防洪排涝能力。***闸站设计流量 45m3/s,共设 3 台立式轴流泵，1 台设计流量 9m3/s,2 台设计流量 18m3/s,总装机功率 3800kW。***泵站设计排涝流量 10m3/s,共设 3 台钢井桶式潜水轴流泵，总装机功率 1065kW。******工程为 III 等工程，***闸站、***泵站主要建筑物等别为 3 级，次要建筑物级别为 4 级，临时建筑物级别为 5 级，设计防洪标准为 50 年一遇。***闸站建成区排涝标准按 10 年一遇 3 小时暴雨 3 小时排出。主要建筑物：泵站厂房、前池、出水池为 3 级建筑物；次要建筑物：***等为 4 级建筑物。1.2 主要机电及金结设备1.2.1 水力机械1)***闸站***闸站设 3 台立式轴流泵组，其中两台单机设计流量 18.0m3/s,另一台单机设计流量 9.0m3/s。18.0m3/s 流量泵，最大净扬程 7.53m，最小扬程 2.16m，设计扬程 4.8m，设计点效率 84.5%，水泵型号 2000ZLB18—4.8，叶轮直径 2.0m，额定转速 214.3r/min,水泵配套采用 TL1500—28/2600 型电动机，额定功率为 1500kW，额定电压 10KV,额定电流 102.4A，电动机额定转速为 214.3r/min,功率因数 0.9（超前）。9.0m3/s 流量泵，最大净扬程 7.46m,最小扬程 2.18m,设计扬程 4.8m,设计点效率 88.0%，水泵型号 1540ZLB9—4.8,叶轮直径 1.54m,额定转速 300r/min，水泵配套采用 TL800—20/2150 型电动机，额定功率为 800kW,额定电压 10KV，额定电流54.6A，电动机额定转速为 300r/min，功率因数 0.9（超前）。泵房内选用一台 20/5t 电动桥式起重机。起重机跨度 12m,主钩起升高度 16m,副钩起升高度 18m。在泵房外江每台水泵出水钢管末端配备一台侧向式拍门，型式为矩形双门，两台大泵管道出口拍门尺寸为 3000mmX3000mm,一台小泵管道出口拍门尺寸为 2200mmX2200mm。闸站技术供水系统主要用于电动机轴承冷却水，水泵主轴密封润滑水。技术供水采用自来水管网取水作为主供水源，当开泵时出现自来水中断时，采用水泵抽取外江水作为备用水源。技术供水泵采用自吸离心泵，共 3台，其中 2 台工作，1...
