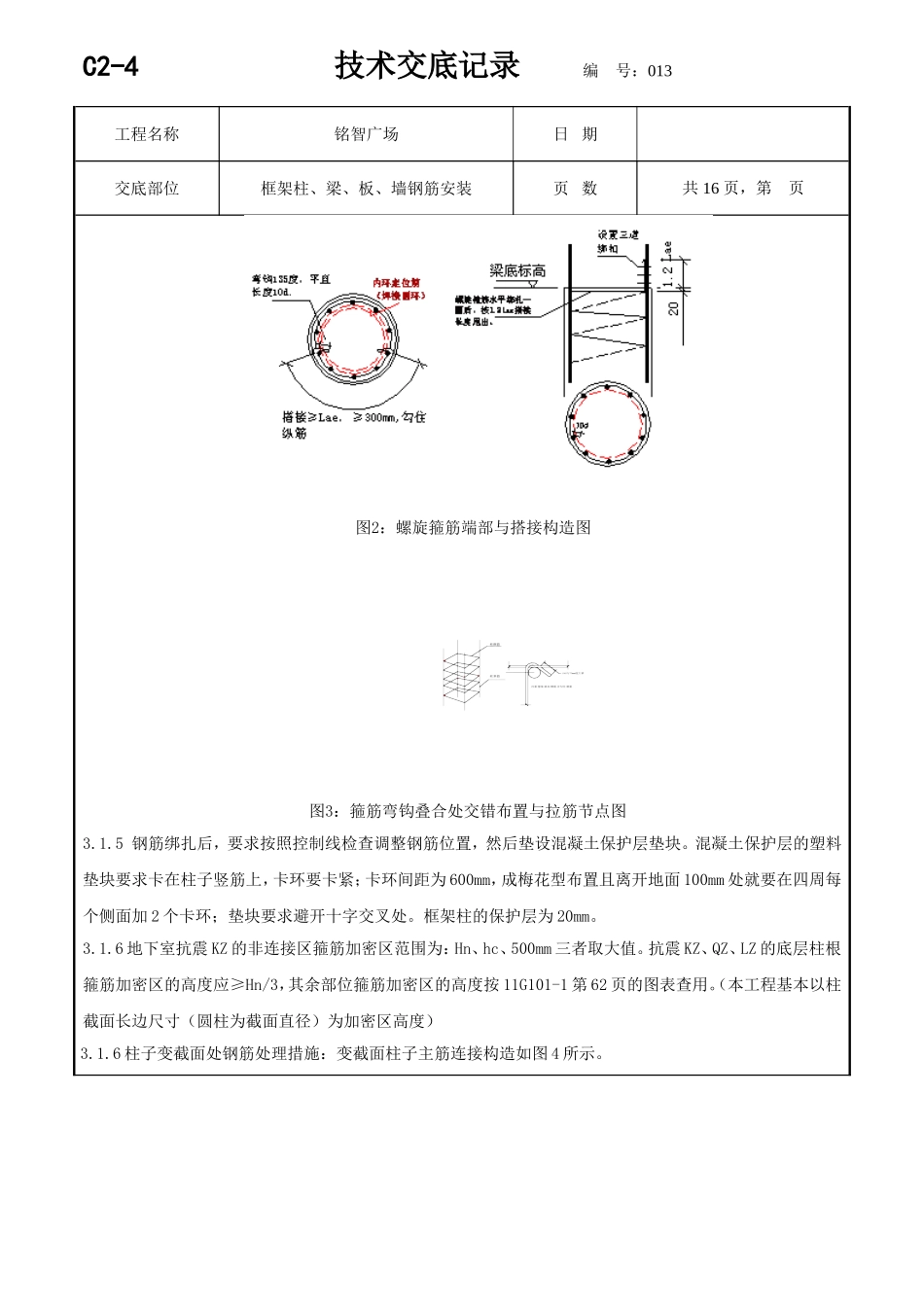

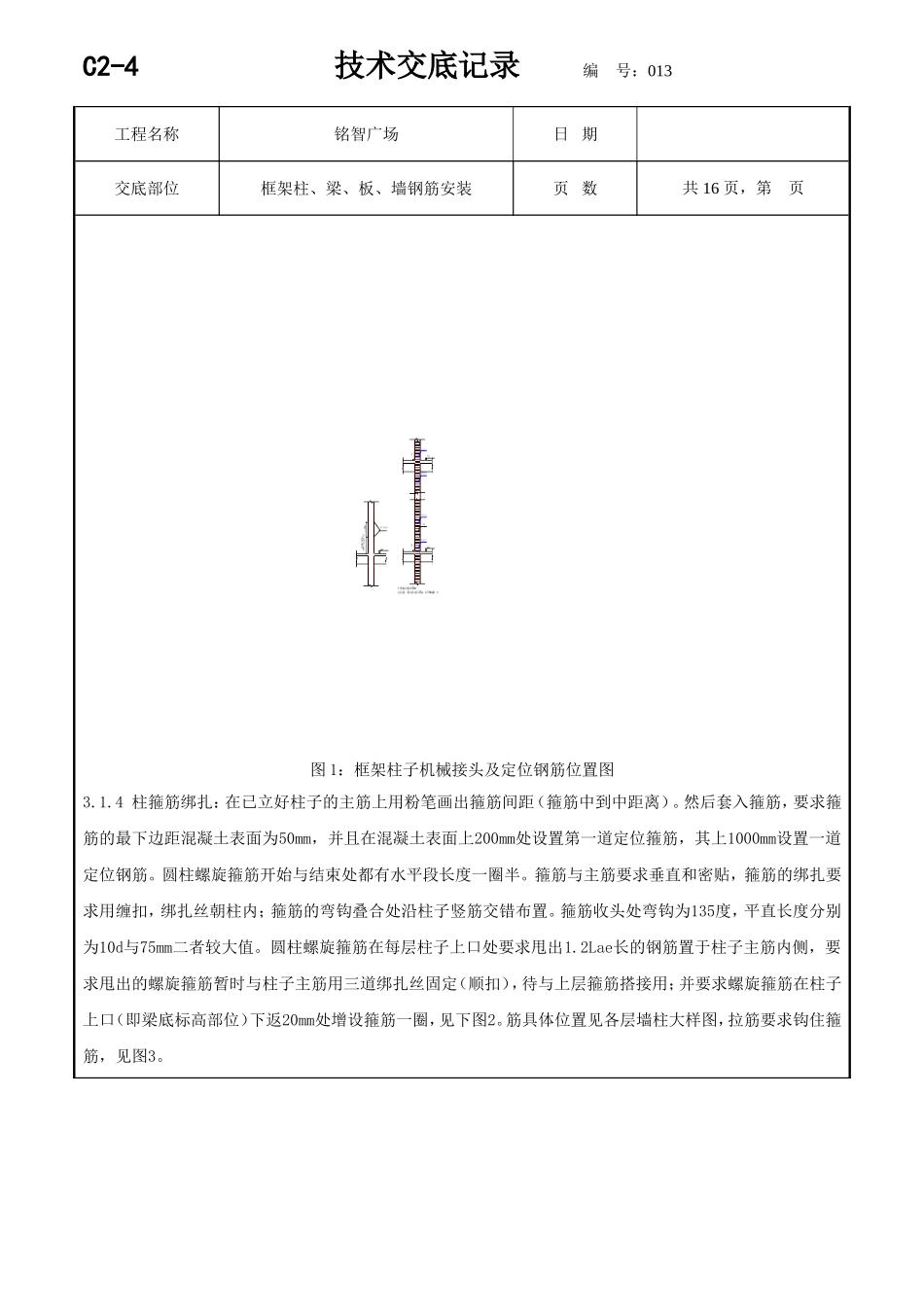

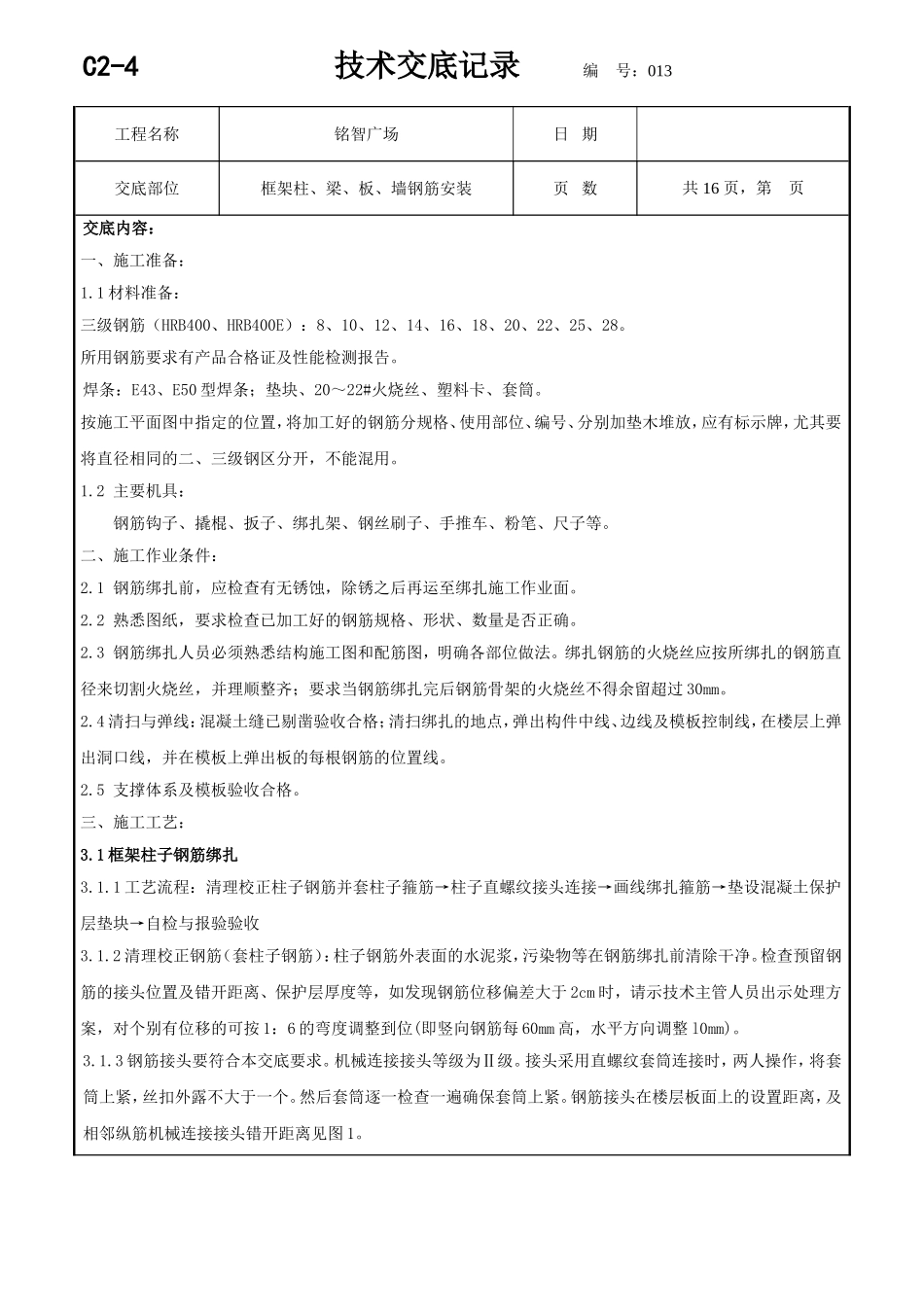

C2-4技术交底记录编号：013工程名称铭智广场日期交底部位框架柱、梁、板、墙钢筋安装页数共16页，第页交底内容：一、施工准备：1.1材料准备：三级钢筋（HRB400、HRB400E）：8、10、12、14、16、18、20、22、25、28。所用钢筋要求有产品合格证及性能检测报告。焊条：E43、E50型焊条；垫块、20～22#火烧丝、塑料卡、套筒。按施工平面图中指定的位置，将加工好的钢筋分规格、使用部位、编号、分别加垫木堆放，应有标示牌，尤其要将直径相同的二、三级钢区分开，不能混用。1.2主要机具：钢筋钩子、撬棍、扳子、绑扎架、钢丝刷子、手推车、粉笔、尺子等。二、施工作业条件：2.1钢筋绑扎前，应检查有无锈蚀，除锈之后再运至绑扎施工作业面。2.2熟悉图纸，要求检查已加工好的钢筋规格、形状、数量是否正确。2.3钢筋绑扎人员必须熟悉结构施工图和配筋图，明确各部位做法。绑扎钢筋的火烧丝应按所绑扎的钢筋直径来切割火烧丝，并理顺整齐；要求当钢筋绑扎完后钢筋骨架的火烧丝不得余留超过30mm。2.4清扫与弹线：混凝土缝已剔凿验收合格；清扫绑扎的地点，弹出构件中线、边线及模板控制线，在楼层上弹出洞口线，并在模板上弹出板的每根钢筋的位置线。2.5支撑体系及模板验收合格。三、施工工艺：3.1框架柱子钢筋绑扎3.1.1工艺流程：清理校正柱子钢筋并套柱子箍筋→柱子直螺纹接头连接→画线绑扎箍筋→垫设混凝土保护层垫块→自检与报验验收3.1.2清理校正钢筋（套柱子钢筋）：柱子钢筋外表面的水泥浆，污染物等在钢筋绑扎前清除干净。检查预留钢筋的接头位置及错开距离、保护层厚度等，如发现钢筋位移偏差大于2cm时，请示技术主管人员出示处理方案，对个别有位移的可按1：6的弯度调整到位(即竖向钢筋每60mm高，水平方向调整l0mm)。3.1.3钢筋接头要符合本交底要求。机械连接接头等级为Ⅱ级。接头采用直螺纹套筒连接时，两人操作，将套筒上紧，丝扣外露不大于一个。然后套筒逐一检查一遍确保套筒上紧。钢筋接头在楼层板面上的设置距离，及相邻纵筋机械连接接头错开距离见图1。C2-4技术交底记录编号：013工程名称铭智广场日期交底部位框架柱、梁、板、墙钢筋安装页数共16页，第页图1：框架柱子机械接头及定位钢筋位置图3.1.4柱箍筋绑扎：在已立好柱子的主筋上用粉笔画出箍筋间距（箍筋中到中距离）。然后套入箍筋，要求箍筋的最下边距混凝土表面为50mm，并且在混凝土表面上200mm处设置第一道定位箍筋，其上1000mm设置一道定位钢筋。圆柱螺旋箍筋开始与结束处都有水平段长度一圈半。箍筋与主筋要求垂直和密贴，箍筋的绑扎要求用缠扣，绑扎丝朝柱内；箍筋的弯钩叠合处沿柱子竖筋交错布置。箍筋收头处弯钩为135度，平直长度分别为10d与75mm二者较大值。圆柱螺旋箍筋在每层柱子上口处要求甩出1.2Lae长的钢筋置于柱子主筋内侧，要求甩出的螺旋箍筋暂时与柱子主筋用三道绑扎丝固定（顺扣），待与上层箍筋搭接用；并要求螺旋箍筋在柱子上口（即梁底标高部位）下返20mm处增设箍筋一圈，见下图2。筋具体位置见各层墙柱大样图，拉筋要求钩住箍筋，见图3。C2-4技术交底记录编号：013工程名称铭智广场日期交底部位框架柱、梁、板、墙钢筋安装页数共16页，第页图2：螺旋箍筋端部与搭接构造图图3：箍筋弯钩叠合处交错布置与拉筋节点图3.1.5钢筋绑扎后，要求按照控制线检查调整钢筋位置，然后垫设混凝土保护层垫块。混凝土保护层的塑料垫块要求卡在柱子竖筋上，卡环要卡紧；卡环间距为600mm，成梅花型布置且离开地面100mm处就要在四周每个侧面加2个卡环；垫块要求避开十字交叉处。框架柱的保护层为20mm。3.1.6地下室抗震KZ的非连接区箍筋加密区范围为：Hn、hc、500mm三者取大值。抗震KZ、QZ、LZ的底层柱根箍筋加密区的高度应≥Hn/3，其余部位箍筋加密区的高度按11G101-1第62页的图表查用。（本工程基本以柱截面长边尺寸（圆柱为截面直径）为加密区高度）3.1.6柱子变截面处钢筋处理措施：变截面柱子主筋连接构造如图4所示。C2-4技术交底记录编号：013工程名称铭智广场日期交底部位框架柱、梁、板、墙钢筋安装页数共16页，第页图4：柱子变截面处节点图3.1.7柱子收头做法如图5所示，柱头纵筋无论弯折均须伸至柱顶。3....
