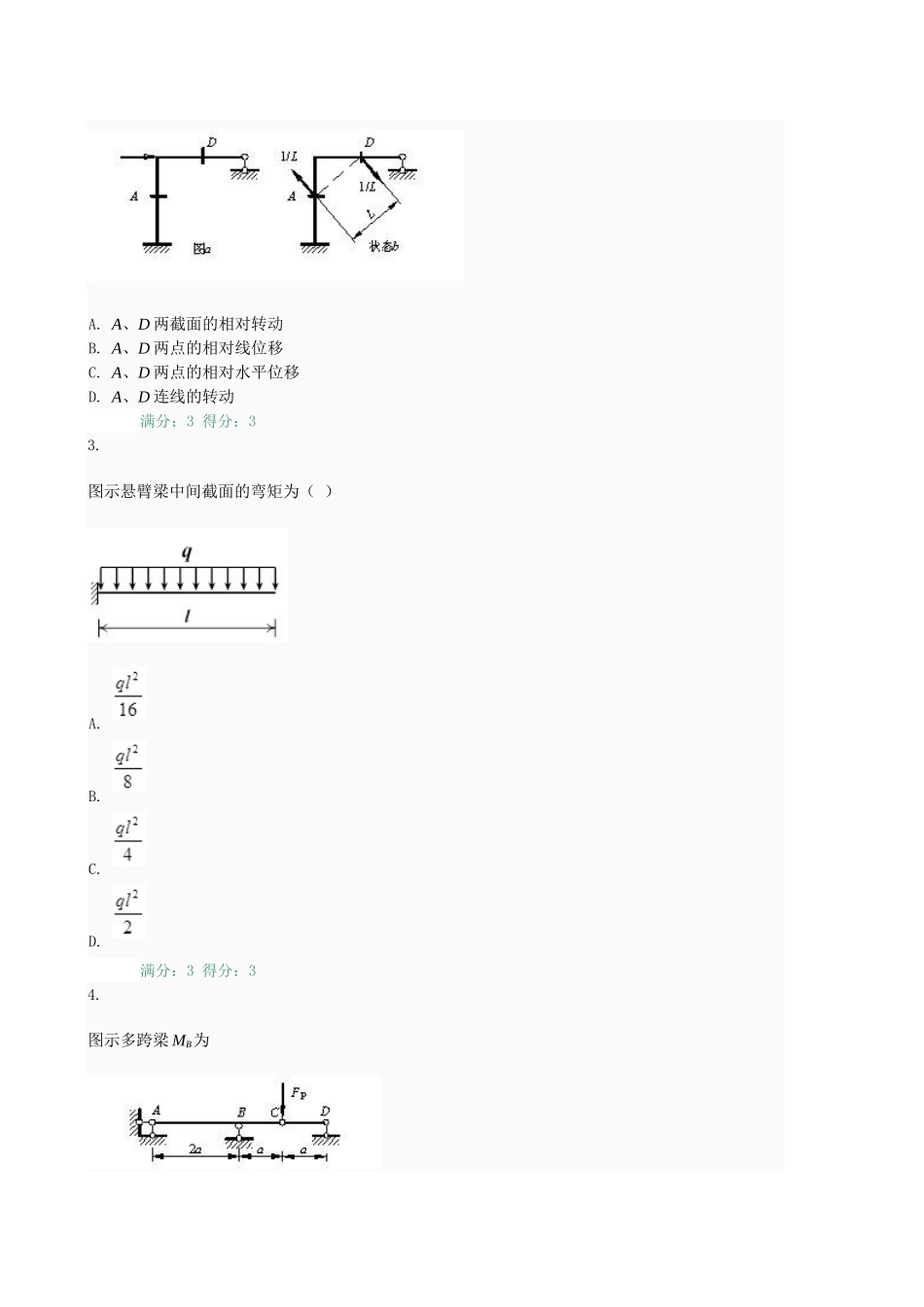

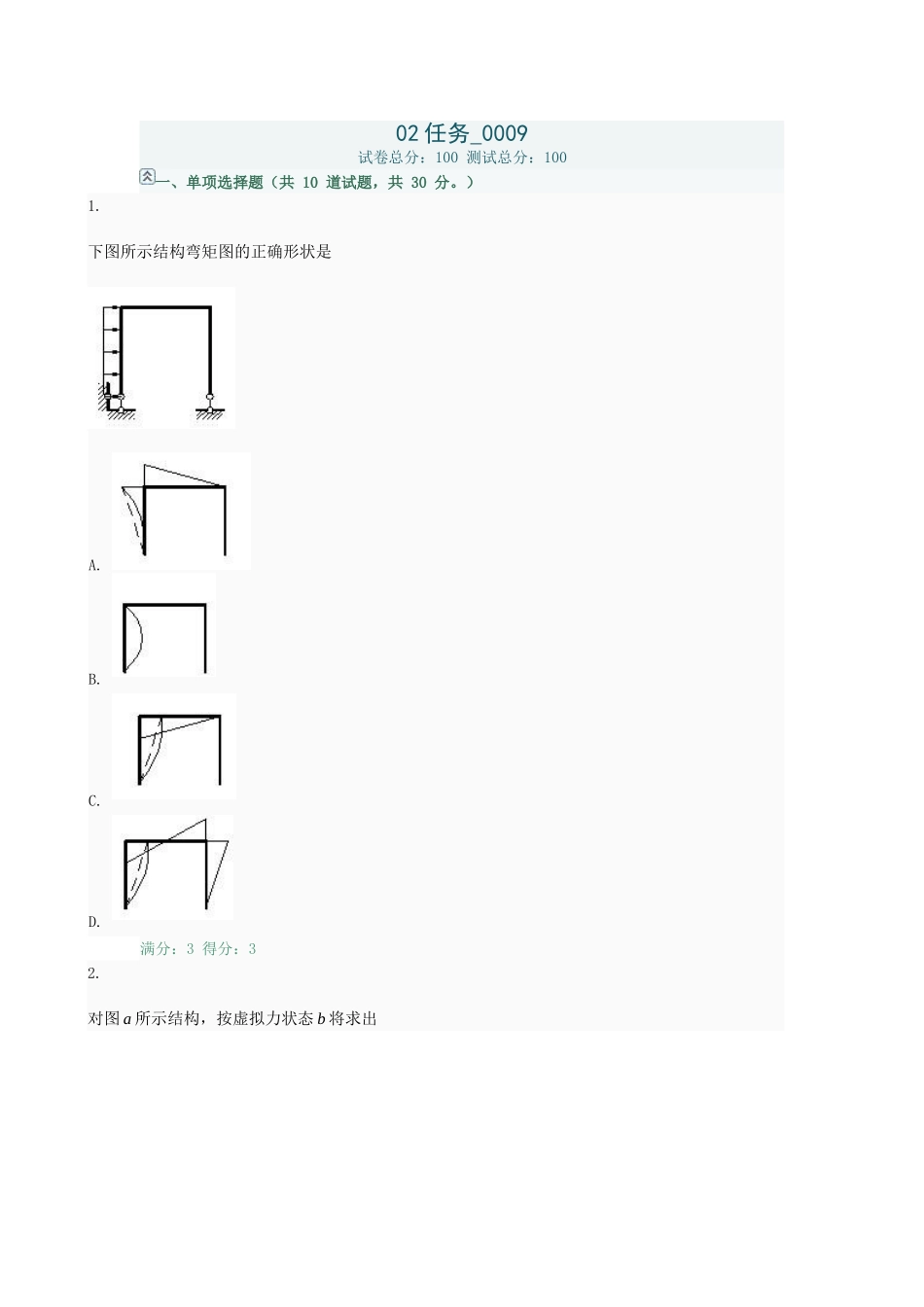

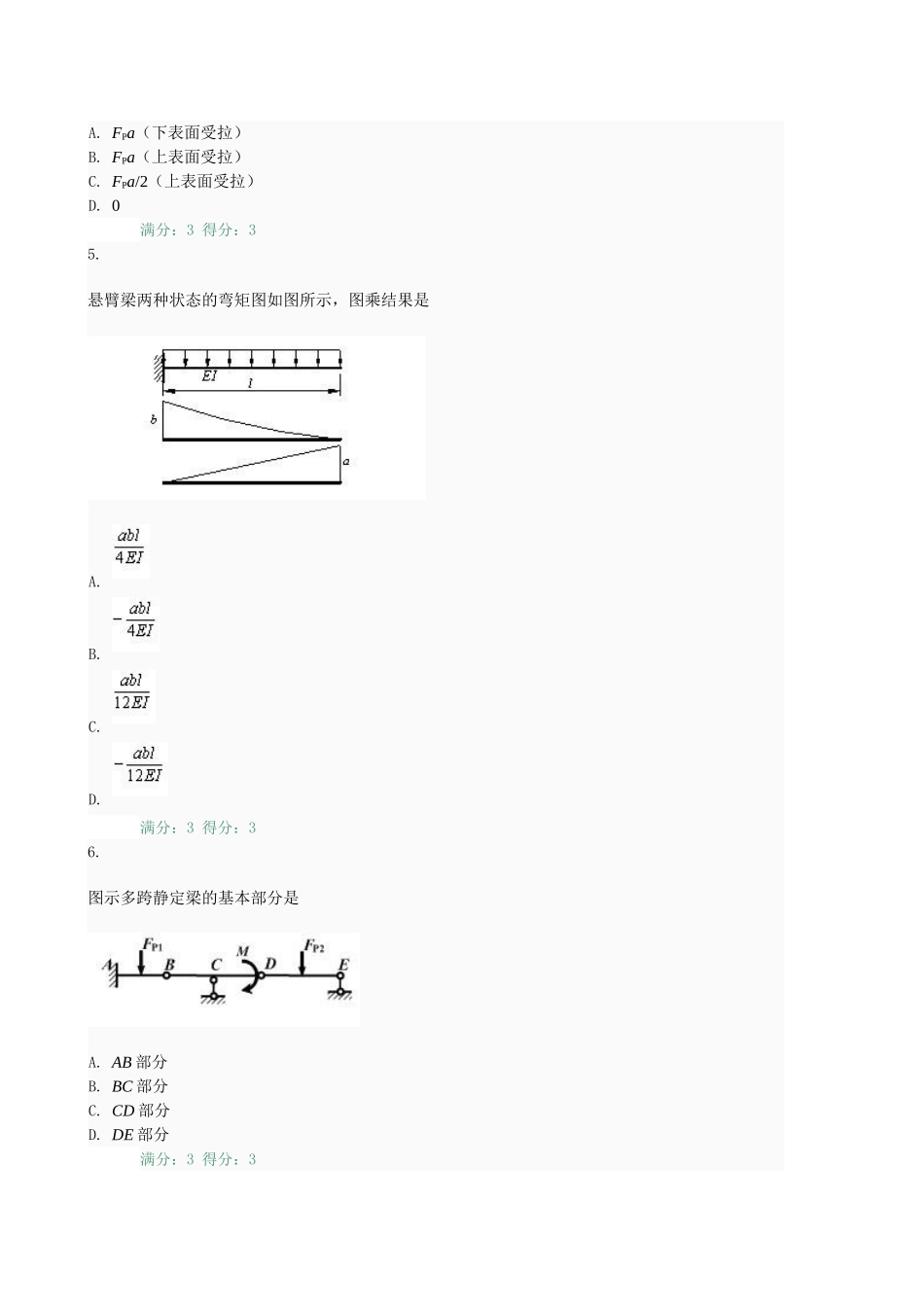

02任务_0009试卷总分:100测试总分:100一、单项选择题(共10道试题,共30分。)1.下图所示结构弯矩图的正确形状是A.B.C.D.满分:3得分:32.对图a所示结构,按虚拟力状态b将求出A.A、D两截面的相对转动B.A、D两点的相对线位移C.A、D两点的相对水平位移D.A、D连线的转动满分:3得分:33.图示悬臂梁中间截面的弯矩为()A.B.C.D.满分:3得分:34.图示多跨梁MB为A.FPa(下表面受拉)B.FPa(上表面受拉)C.FPa/2(上表面受拉)D.0满分:3得分:35.悬臂梁两种状态的弯矩图如图所示,图乘结果是A.B.C.D.满分:3得分:36.图示多跨静定梁的基本部分是A.AB部分B.BC部分C.CD部分D.DE部分满分:3得分:37.图示桁架有几根零杆A.0B.2C.4D.6满分:3得分:38.荷载作用下产生桁架位移的主要原因是A.轴向变形B.弯曲变形C.剪切变形D.扭转变形满分:3得分:39.三铰拱在集中力作用下其合理拱轴线形状是A.折线B.圆弧C.双曲线D.抛物线满分:3得分:310.静定结构由于温度变化A.发生变形和位移B.不发生变形和位移C.不发生变形,但产生位移D.发生变形,但不产生位移满分:3得分:3二、判断题(共10道试题,共30分。)1.基本附属型结构的计算顺序是:先计算附属部分后计算基本部分。A.错误B.正确满分:3得分:32.图示两根梁的内力相同,变形也相同。A.错误B.正确满分:3得分:33.静定多跨梁中基本部分、附属部分的划分与所承受的荷载无关。A.错误B.正确满分:3得分:34.试判断下列弯矩图是否正确。A.错误B.正确满分:3得分:35.图示多跨静定梁仅AB段有内力。A.错误B.正确满分:3得分:36.图示刚架CD部分的内力为零A.错误B.正确满分:3得分:37.结点荷载作用下的桁架结构中,杆件内力不是只有轴力。A.错误B.正确满分:3得分:38.静定结构的内力与材料的性质无关。A.错误B.正确满分:3得分:39.某荷载作用下桁架可能存在零杆,它不受内力,因此在实际结构中可以将其去掉。A.错误B.正确满分:3得分:310.三铰拱水平推力的大小,不仅与拱高f有关,而且与拱轴线形状有关。A.错误B.正确满分:3得分:3三、分析选择题(共4道试题,共40分。)1.绘制图示结构的弯矩图。弯矩图正确的是()A.B.C.D.满分:10得分:102.绘制图示结构的弯矩图。弯矩图正确的是()A.B.C.D.满分:10得分:103.A.B.C.D.满分:10得分:104.A.B.C.D.满分:10得分:1002任务0023试卷总分:100测试时间:0单项选择题判断题分析选择题一、单项选择题(共10道试题,共30分。)1.图示刚架杆端弯矩MBA等于A.30kN·m(左侧受拉)B.30kN·m(右侧受拉)C.10kN·m(左侧受拉)D.10kN·m(右侧受拉)2.下图所示结构弯矩图的正确形状是A.B.C.D.3.图示刚架MAD为A.1kN·mB.2kN·mC.3kN·mD.04.图示多跨梁MB为A.FPa(下表面受拉)B.FPa(上表面受拉)C.FPa/2(上表面受拉)D.05.悬臂梁两种状态的弯矩图如图所示,图乘结果是A.B.C.D.6.图示多跨静定梁的基本部分是A.AB部分B.BC部分C.CD部分D.DE部分7.荷载作用下产生桁架位移的主要原因是A.轴向变形B.弯曲变形C.剪切变形D.扭转变形8.图示对称结构中杆1与杆2的内力关系是A.B.C.D.9.静定结构由于温度变化A.发生变形和位移B.不发生变形和位移C.不发生变形,但产生位移D.发生变形,但不产生位移10.静定结构的内力与刚度A.有关B.比值有关C.绝对大小有关D.无关二、判断题(共10道试题,共30分。)1.外力作用在基本部分上时,附属部分的内力、变形和位移均为零。A.错误B.正确2.图示多跨静定梁仅FD段有内力。A.错误B.正确3.图示刚架弯矩图的形状是否正确。A.错误B.正确4.图示两根梁的内力相同,变形也相同。A.错误B.正确5.图示两个单跨梁,同跨度同荷载。但横截面形状不同,故其内力也不相同。A.错误B.正确6.图示刚架CD部分的内力为零A.错误B.正确7.图示桁架中FN1=0。A.错误B.正确8.某荷载作用下桁架可能存在零杆,它不受内力,因此在实际结构中可以将其去掉。A.错误B.正确9.在跨度、荷载不变的条件下,控制三铰拱水平反力的唯一参数是拱高。A.错误B.正确10.图示二图相乘的结果是A.错误B.正确三、分析选择题(共4道试题,共40分。)1.绘制图示结构的弯矩图。弯矩图正确的是()A.B.C.D.2.绘制图示结构的弯矩图。弯矩图正...
