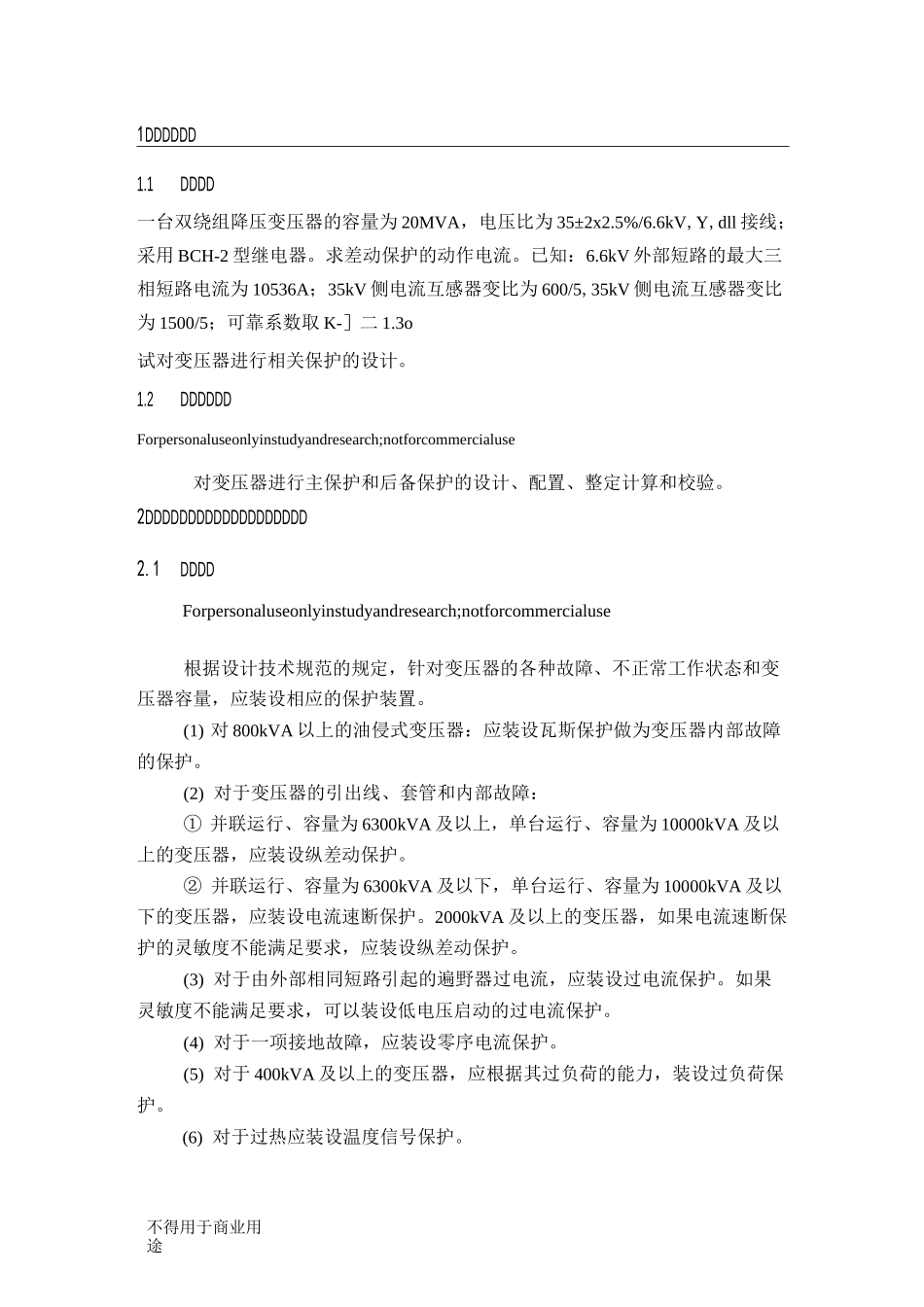

不得用于商业用途1DDDDDD1.1DDDD一台双绕组降压变压器的容量为 20MVA，电压比为 35±2x2.5%/6.6kV,Y,dll 接线；采用 BCH-2 型继电器。求差动保护的动作电流。已知：6.6kV 外部短路的最大三相短路电流为 10536A；35kV 侧电流互感器变比为 600/5,35kV 侧电流互感器变比为 1500/5；可靠系数取 K-］二 1.3o试对变压器进行相关保护的设计。1.2DDDDDDForpersonaluseonlyinstudyandresearch;notforcommercialuse对变压器进行主保护和后备保护的设计、配置、整定计算和校验。2DDDDDDDDDDDDDDDDDDD2.1DDDDForpersonaluseonlyinstudyandresearch;notforcommercialuse根据设计技术规范的规定，针对变压器的各种故障、不正常工作状态和变压器容量，应装设相应的保护装置。(1) 对 800kVA 以上的油侵式变压器：应装设瓦斯保护做为变压器内部故障的保护。(2) 对于变压器的引出线、套管和内部故障：① 并联运行、容量为 6300kVA 及以上，单台运行、容量为 10000kVA 及以上的变压器，应装设纵差动保护。② 并联运行、容量为 6300kVA 及以下，单台运行、容量为 10000kVA 及以下的变压器，应装设电流速断保护。2000kVA 及以上的变压器，如果电流速断保护的灵敏度不能满足要求，应装设纵差动保护。(3) 对于由外部相同短路引起的遍野器过电流，应装设过电流保护。如果灵敏度不能满足要求，可以装设低电压启动的过电流保护。(4) 对于一项接地故障，应装设零序电流保护。(5) 对于 400kVA 及以上的变压器，应根据其过负荷的能力，装设过负荷保护。(6) 对于过热应装设温度信号保护。不得用于商业用途2.2DDDDDDDD不得用于商业用途迪二 329x3540000二 17503x6.62.2.1DDDDD电流纵差动保护不但能区分区内外故障，而且不需要与其他元件的保护配合，可以无延时的切除区内各种故障，具有明显的优点。本设计中变压器主保护主要选电流纵差动保护，差动保护是变压器内部、套管及引出线上发生相间短路的主保护，同时也可以保护单相层间短路和接地短路，不需与其他保护配合，可无延时的切断内部短路，动作于变压器高低压两侧断路器跳闸。为了保证动作的选择性，差动保护动作电流应躲开外部短路电流时的最大不平衡电流。2.2.2DDDDDD变压器的后备保护选择过电流保护和低电压启动的过电流保护以及过负荷保护。低电压启动的过电流保护主要是为了保护外部短路引起的变压器过电流同时也可以作为变压器差动保护以及馈线保护的后备保护。变压器的不正常工作...
