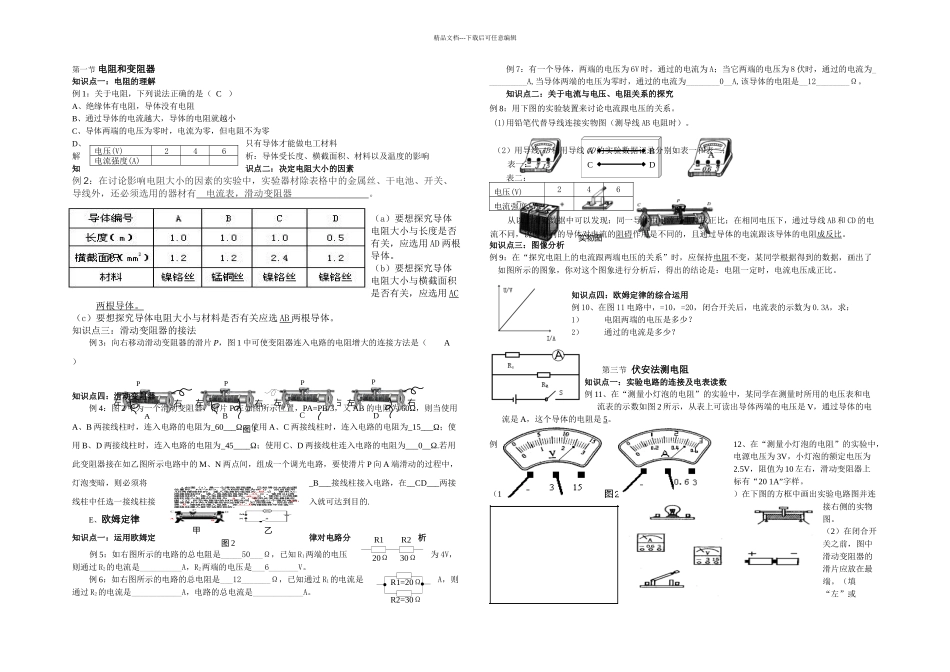

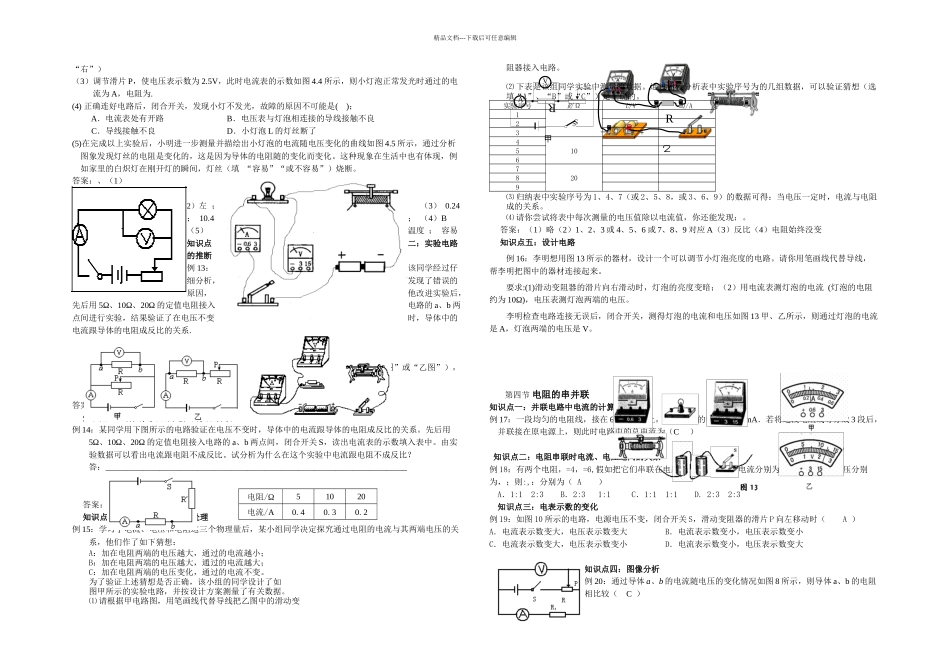

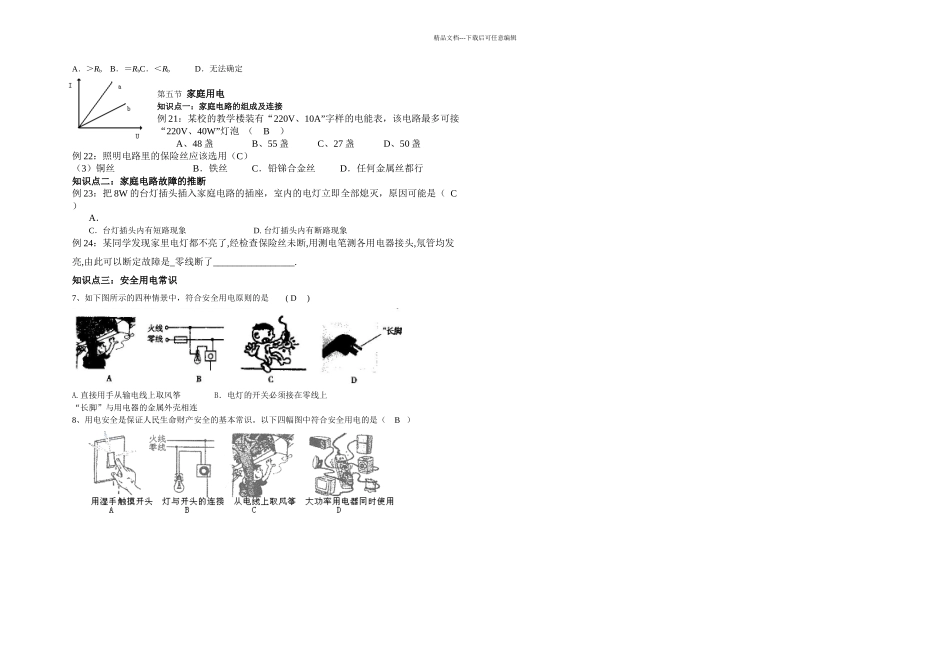

P左右DA左右PB左右P右左PC图 1 1.如图（1）是一个滑动变阻器，已知滑片P在如图位置时，PA=PB/3，又AB的电阻为60 Ω ，则当使用AB两接线柱时，连入电路的电阻为____Ω ，使用AC两接线柱时，连入电路的电阻为____Ω ；使用BD两接线柱时，连入电路的电阻为_____Ω ；使用CD两接线柱连入电路的电阻为_____Ω ；若用此变阻器接在图（2）所示电路中的MN两点间，组成一个调光电路，要使滑片P向A端滑动的过程中，灯泡变暗，则必须将____接线柱接入电路，在_____两接线柱中任选一接线柱接入就可达到目的。BASNM（1）（2）6015450BC、D图 2乙甲R1R220Ω30ΩR2=30ΩR1=20Ω实物图ABCD精品文档---下载后可任意编辑 第一节 电阻和变阻器知识点一：电阻的理解例 1：关于电阻，下列说法正确的是（ C ）A、绝缘体有电阻，导体没有电阻B、通过导体的电流越大，导体的电阻就越小C、导体两端的电压为零时，电流为零，但电阻不为零D、只有导体才能做电工材料解析：导体受长度、横截面积、材料以及温度的影响知识点二：决定电阻大小的因素例 2：在讨论影响电阻大小的因素的实验中，实验器材除表格中的金属丝、干电池、开关、导线外，还必须选用的器材有 电流表，滑动变阻器 。（a）要想探究导体电阻大小与长度是否有关，应选用 AD 两根导体。（b）要想探究导体电阻大小与横截面积是否有关，应选用 AC两根导体。（c）要想探究导体电阻大小与材料是否有关应选 AB 两根导体。知识点三：滑动变阻器的接法例 3：向右移动滑动变阻器的滑片 P，图 1 中可使变阻器连入电路的电阻增大的连接方法是（ A ）知识点四：滑动变阻器例 4：图 2 甲为一个滑动变阻器，滑片 P 在如图所示位置，PA=PB/3，又 AB 的电阻为 60Ω，则当使用A、B 两接线柱时，连入电路的电阻为_60___Ω，使用 A、C 两接线柱时，连入电路的电阻为_15___Ω；使用 B、D 两接线柱时，连入电路的电阻为_45____Ω；使用 C、D 两接线柱连入电路的电阻为___0__Ω.若用此变阻器接在如乙图所示电路中的 M、N 两点间，组成一个调光电路，要使滑片 P 向 A 端滑动的过程中，灯泡变暗，则必须将_B___接线柱接入电路，在__CD___两接线柱中任选一接线柱接入就可达到目的. E、欧姆定律知识点一：运用欧姆定律对电路分析例 5：如右图所示的电路的总电阻是_____50___Ω，已知 R1两端的电压为 4V，则通过 R2的电流是__________A，R2两端的电压是___6_______V。例 6：如右图所...
