二次供水工程建设标准

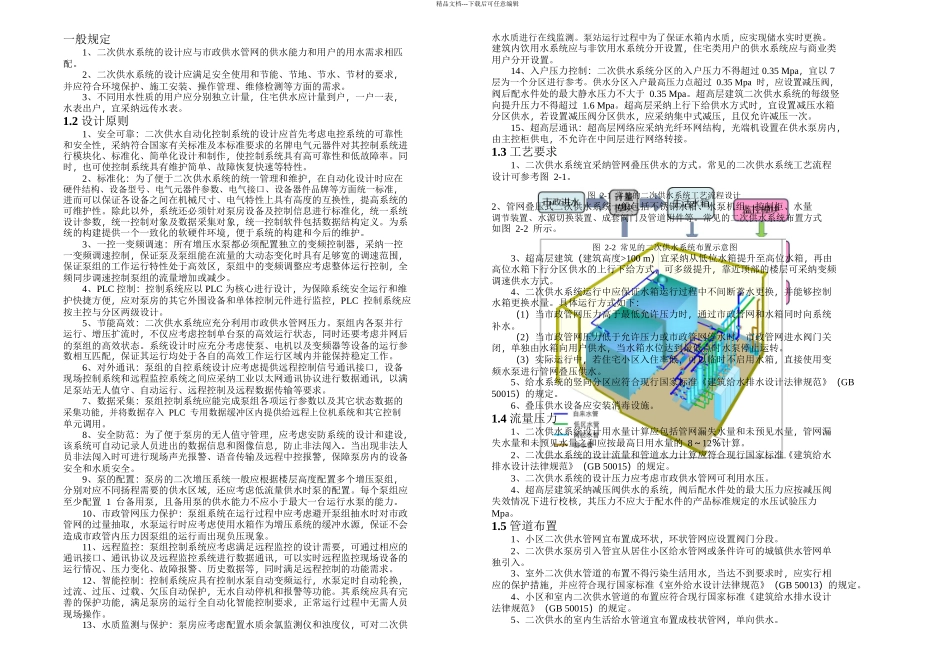

二次供水工程建设标准_第1页
1/18
二次供水工程建设标准_第2页
2/18
二次供水工程建设标准_第3页
3/18
精品文档---下载后可任意编辑一般规定1、二次供水系统的设计应与市政供水管网的供水能力和用户的用水需求相匹配。2、二次供水系统的设计应满足安全使用和节能、节地、节水、节材的要求,并应符合环境保护、施工安装、操作管理、维修检测等方面的需求。3、不同用水性质的用户应分别独立计量,住宅供水应计量到户,一户一表,水表出户,宜采纳远传水表。1.2 设计原则1、安全可靠:二次供水自动化控制系统的设计应首先考虑电控系统的可靠性和安全性,采纳符合国家有关标准及本标准要求的名牌电气元器件对其控制系统进行模块化、标准化、简单化设计和制作,使控制系统具有高可靠性和低故障率。同时,也可使控制系统具有维护简单、故障恢复快速等特性。2、标准化:为了便于二次供水系统的统一管理和维护,在自动化设计时应在硬件结构、设备型号、电气元器件参数、电气接口、设备器件品牌等方面统一标准,进而可以保证各设备之间在机械尺寸、电气特性上具有高度的互换性,提高系统的可维护性。除此以外,系统还必须针对泵房设备及控制信息进行标准化,统一系统设计参数,统一控制对象及数据采集对象,统一控制软件包括数据结构定义。为系统的构建提供一个一致化的软硬件环境,便于系统的构建和今后的维护。3、一控一变频调速:所有增压水泵都必须配置独立的变频控制器,采纳一控一变频调速控制,保证泵及泵组能在流量的大动态变化时具有足够宽的调速范围,保证泵组的工作运行特性处于高效区,泵组中的变频调整应考虑整体运行控制,全频同步调速控制泵组的流量增加或减少。4、PLC 控制:控制系统应以 PLC 为核心进行设计,为保障系统安全运行和维护快捷方便,应对泵房的其它外围设备和单体控制元件进行监控,PLC 控制系统应按主控与分区两级设计。5、节能高效:二次供水系统应充分利用市政供水管网压力。泵组内各泵并行运行、增压扩流时,不仅应考虑控制单台泵的高效运行状态,同时还要考虑并网后的泵组的高效状态。系统设计时应充分考虑使泵、电机以及变频器等设备的运行参数相互匹配,保证其运行均处于各自的高效工作运行区域内并能保持稳定工作。6、对外通讯:泵组的自控系统设计应考虑提供远程控制信号通讯接口,设备现场控制系统和远程监控系统之间应采纳工业以太网通讯协议进行数据通讯,以满足泵站无人值守、自动运行、远程控制及远程数据传输等要求。7、数据采集:泵组控制系统应能完成泵组各项运行参数以及其它状态数据的采集功能,并将数据...
