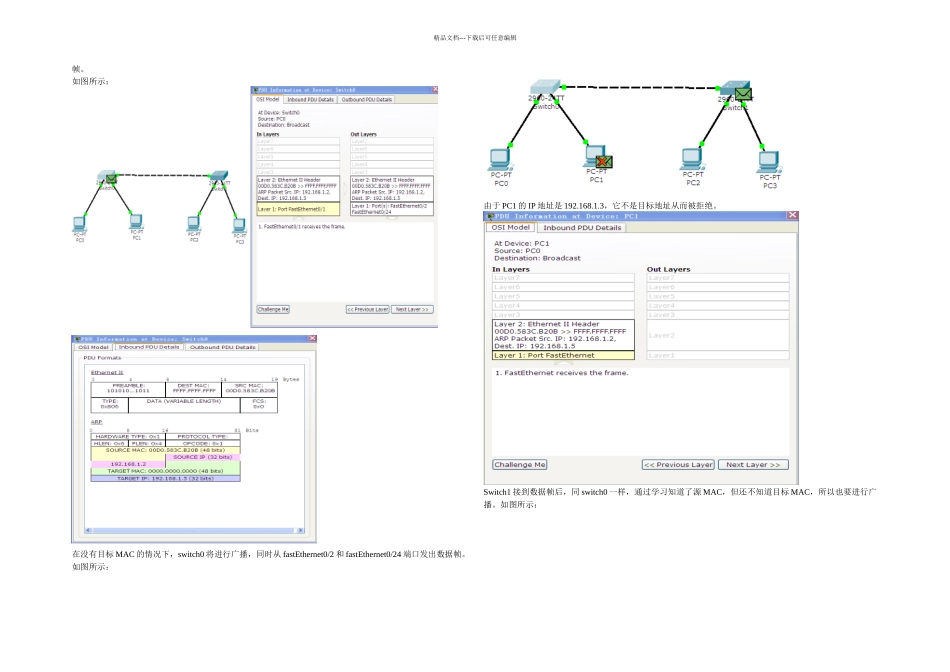

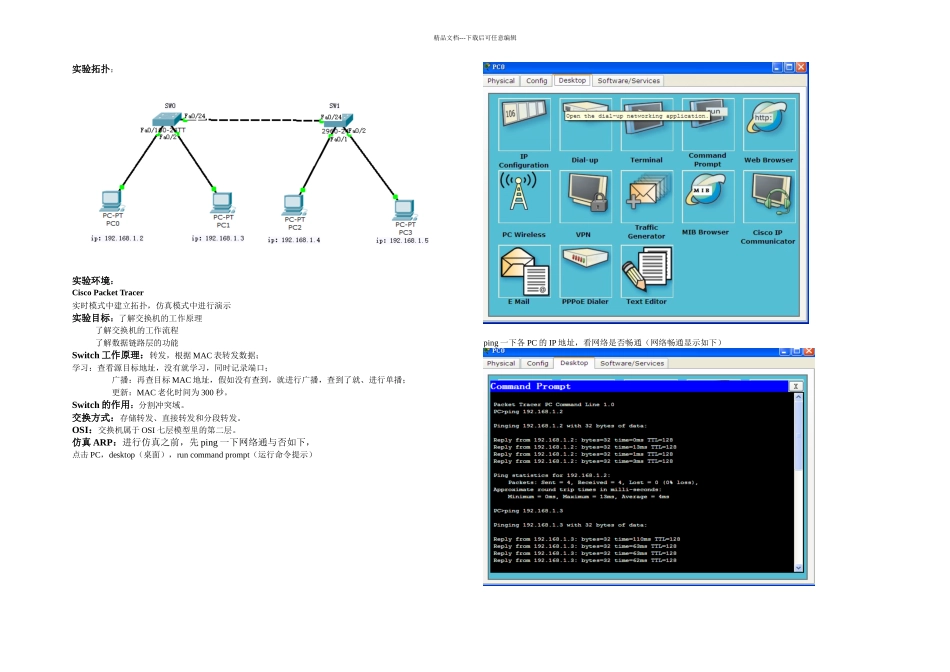

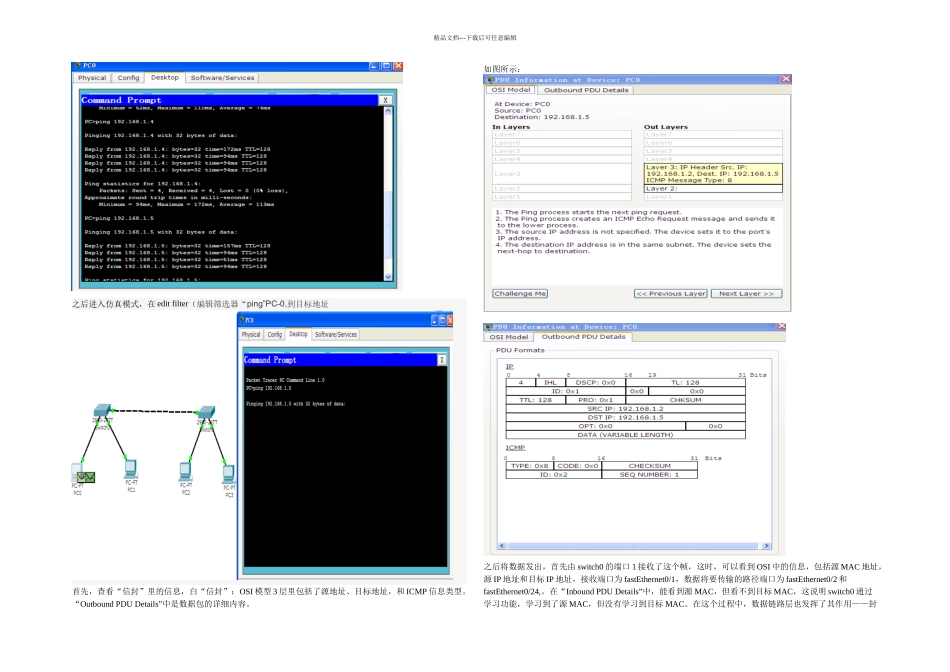

精品文档---下载后可任意编辑实验拓扑：实验环境：Cisco Packet Tracer实时模式中建立拓扑，仿真模式中进行演示实验目标：了解交换机的工作原理 了解交换机的工作流程 了解数据链路层的功能Switch 工作原理：转发，根据 MAC 表转发数据；学习：查看源目标地址，没有就学习，同时记录端口； 广播：再查目标 MAC 地址，假如没有查到，就进行广播，查到了就、进行单播； 更新：MAC 老化时间为 300 秒。Switch 的作用：分割冲突域。交换方式：存储转发、直接转发和分段转发。OSI：交换机属于 OSI 七层模型里的第二层。仿真 ARP：进行仿真之前，先 ping 一下网络通与否如下，点击 PC，desktop（桌面），run command prompt（运行命令提示）ping 一下各 PC 的 IP 地址，看网络是否畅通（网络畅通显示如下）精品文档---下载后可任意编辑之后进入仿真模式，在 edit filter（编辑筛选器“ping”PC-0,到目标地址首先，查看“信封”里的信息，白“信封”：OSI 模型 3 层里包括了源地址、目标地址，和 ICMP 信息类型。“Outbound PDU Details”中是数据包的详细内容。如图所示：之后将数据发出，首先由 switch0 的端口 1 接收了这个帧，这时，可以看到 OSI 中的信息，包括源 MAC 地址，源 IP 地址和目标 IP 地址，接收端口为 fastEthernet0/1，数据将要传输的路径端口为 fastEthernet0/2 和fastEthernet0/24,。在“Inbound PDU Details”中，能看到源 MAC，但看不到目标 MAC，这说明 switch0 通过学习功能，学习到了源 MAC，但没有学习到目标 MAC。在这个过程中，数据链路层也发挥了其作用——封精品文档---下载后可任意编辑帧。如图所示：在没有目标 MAC 的情况下，switch0 将进行广播，同时从 fastEthernet0/2 和 fastEthernet0/24 端口发出数据帧。如图所示：由于 PC1 的 IP 地址是 192.168.1.3，它不是目标地址从而被拒绝。Switch1 接到数据帧后，同 switch0 一样，通过学习知道了源 MAC，但还不知道目标 MAC，所以也要进行广播。如图所示：精品文档---下载后可任意编辑此时，便可查看目标 MAC 了，（目标 MAC：0010.113C.2451），在“in layers”中，192.168.1.2 作为源地址，192.168.1.5 作为目标地址，而在“out layers”.2 作为目标地址（由于 ping 是双向的，因此 PC0 ping PC3 时，PC3 收到包后要返回数据进行回应，整个过程才算完整。通常情况下假如...
