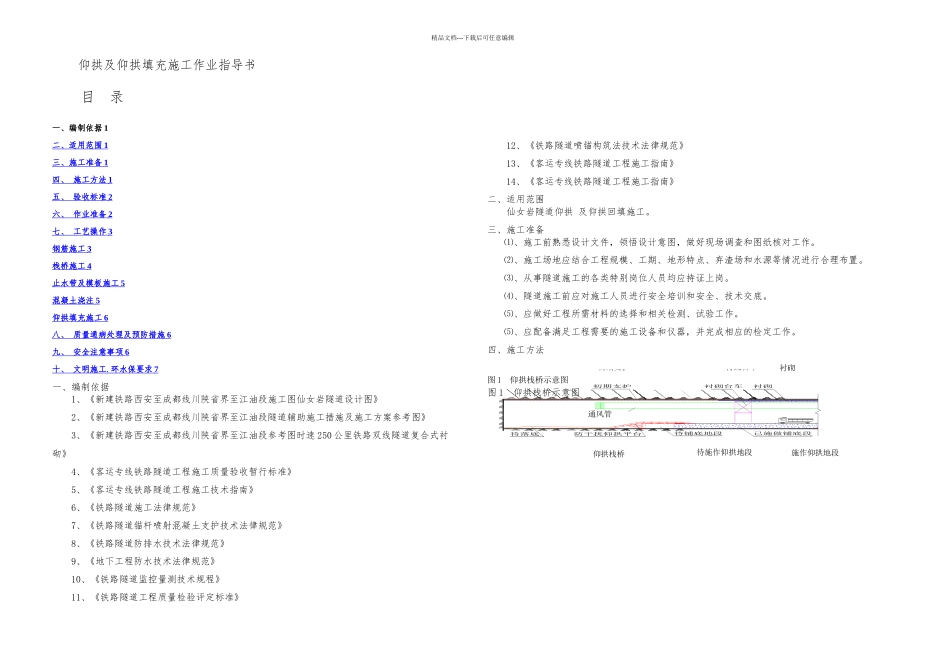

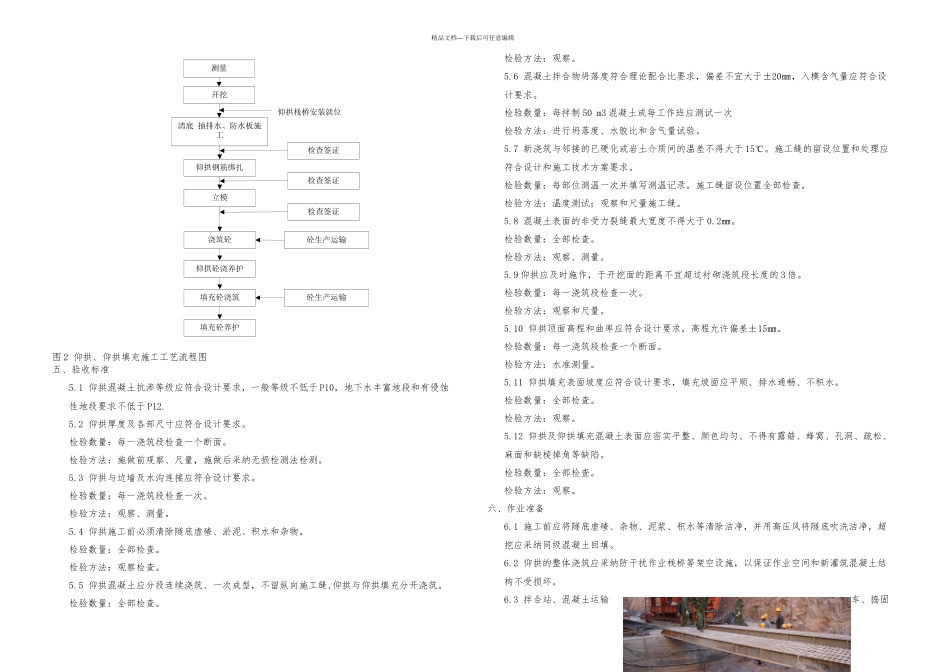

精品文档---下载后可任意编辑仰 拱 及 仰 拱 填 充 施 工编 制审 核接 受 人日 期四川路桥西成铁路客运专线四川段 3 标段 二○一三年六月初期支护φ1m通风管待落底防干扰仰拱平台待铺底地段已施做铺底段衬砌台车衬砌初期支护衬砌台车衬砌通风管等落底仰拱栈桥待施作仰拱地段施作仰拱地段精品文档---下载后可任意编辑仰拱及仰拱填充施工作业指导书目 录一、编制依据 1二、适用范围 1 三、施工准备 1 四、 施工方法 1 五、 验收标准 2 六、 作业准备 2 七、 工艺操作 3 钢筋施工 3 栈桥施工 4 止水带及模板施工 5 混凝土浇注 5 仰拱填充施工 6 八、 质量通病处理及预防措施 6 九、 安全注意事项 6 十、 文明施工 . 环水保要求 7 一、编制依据1、《新建铁路西安至成都线川陕省界至江油段施工图仙女岩隧道设计图》2、《新建铁路西安至成都线川陕省界至江油段隧道辅助施工措施及施工方案参考图》3、《新建铁路西安至成都线川陕省界至江油段参考图时速 250 公里铁路双线隧道复合式衬砌》4、《客运专线铁路隧道工程施工质量验收暂行标准》5、《客运专线铁路隧道工程施工技术指南》6、《铁路隧道施工法律规范》7、《铁路隧道锚杆喷射混凝土支护技术法律规范》8、《铁路隧道防排水技术法律规范》9、《地下工程防水技术法律规范》10、《铁路隧道监控量测技术规程》11、《铁路隧道工程质量检验评定标准》12、《铁路隧道喷锚构筑法技术法律规范》13、《客运专线铁路隧道工程施工指南》14、《客运专线铁路隧道工程施工指南》二、适用范围 仙女岩隧道仰拱 及仰拱回填施工。三、施工准备⑴、施工前熟悉设计文件，领悟设计意图，做好现场调查和图纸核对工作。⑵、施工场地应结合工程规模、工期、地形特点、弃渣场和水源等情况进行合理布置。⑶、从事隧道施工的各类特别岗位人员均应持证上岗。⑷、隧道施工前应对施工人员进行安全培训和安全、技术交底。⑸、应做好工程所需材料的选择和相关检测、试验工作。⑸、应配备满足工程需要的施工设备和仪器，并完成相应的检定工作。四、施工方法图 1 仰拱栈桥示意图图 1 仰拱栈桥示意图测量开挖仰拱钢筋绑扎清底 抽排水、防水板施工填充砼浇筑立模浇筑砼仰拱砼浇养护砼生产运输检查签证砼生产运输检查签证检查签证填充砼养护仰拱栈桥安装就位精品文档---下载后可任意编辑图 2 仰拱、仰拱填充施工工艺流程图五、验收标准5.1 仰拱混凝土抗渗等级应符合设...
