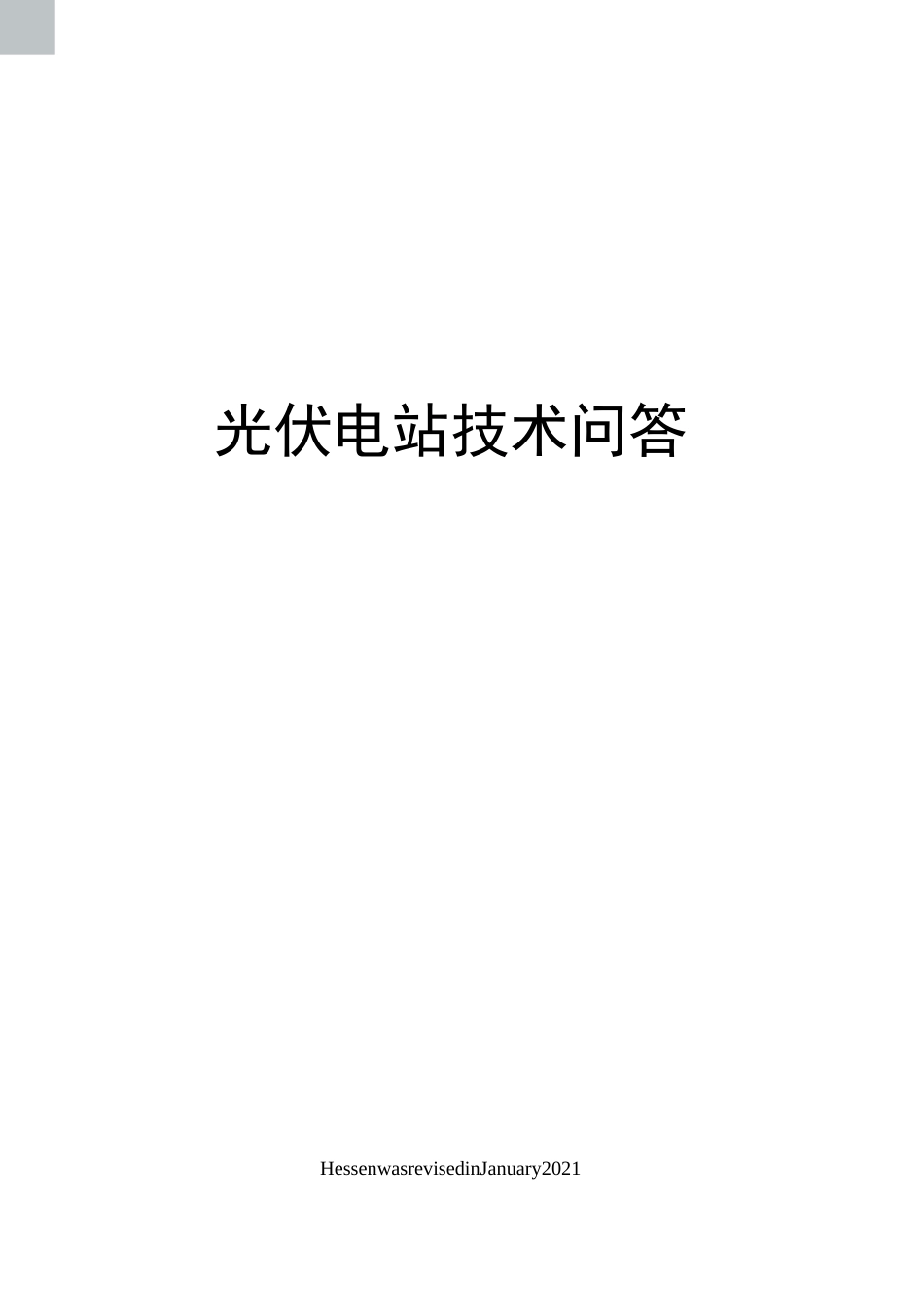

光伏电站技术问答

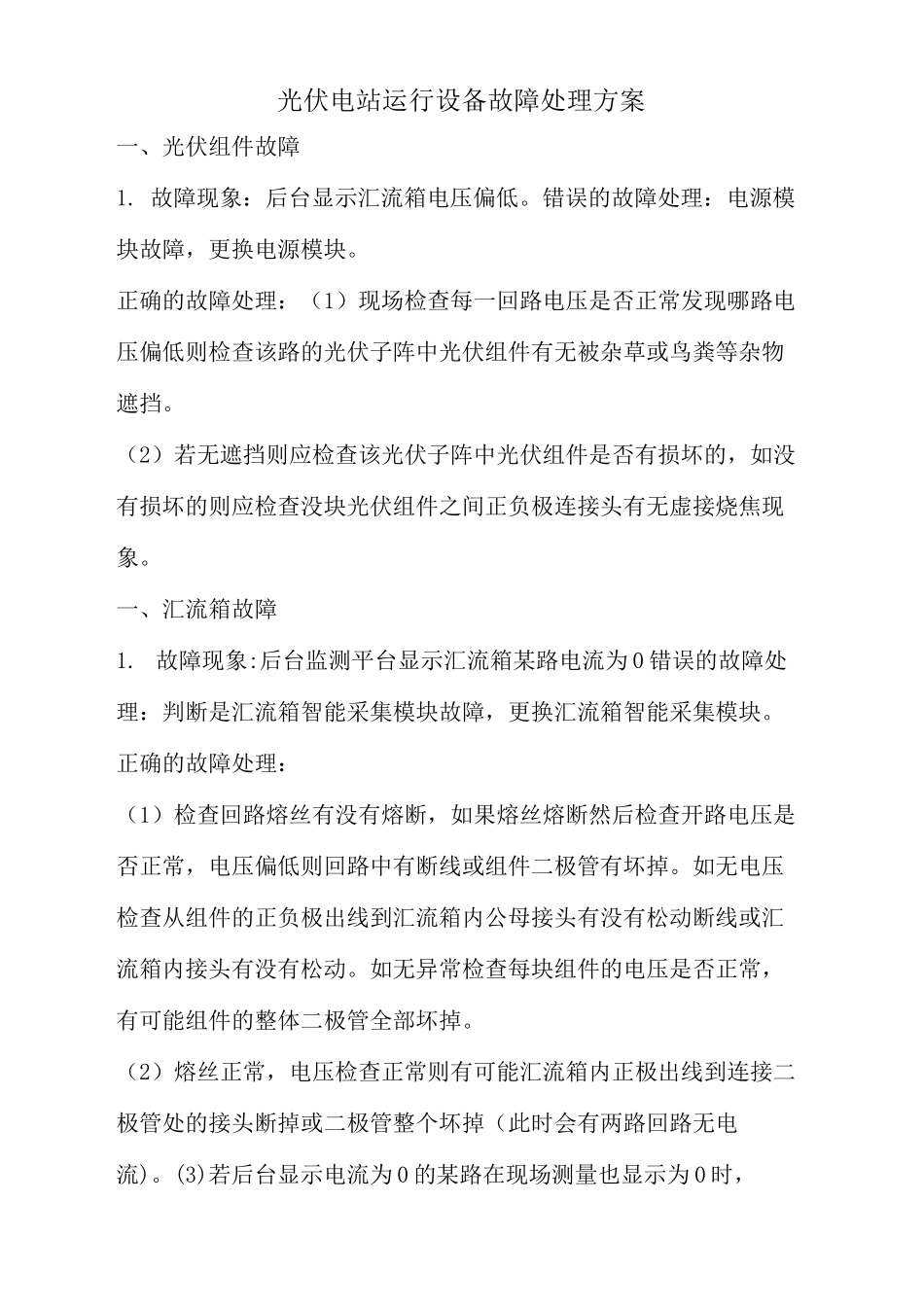

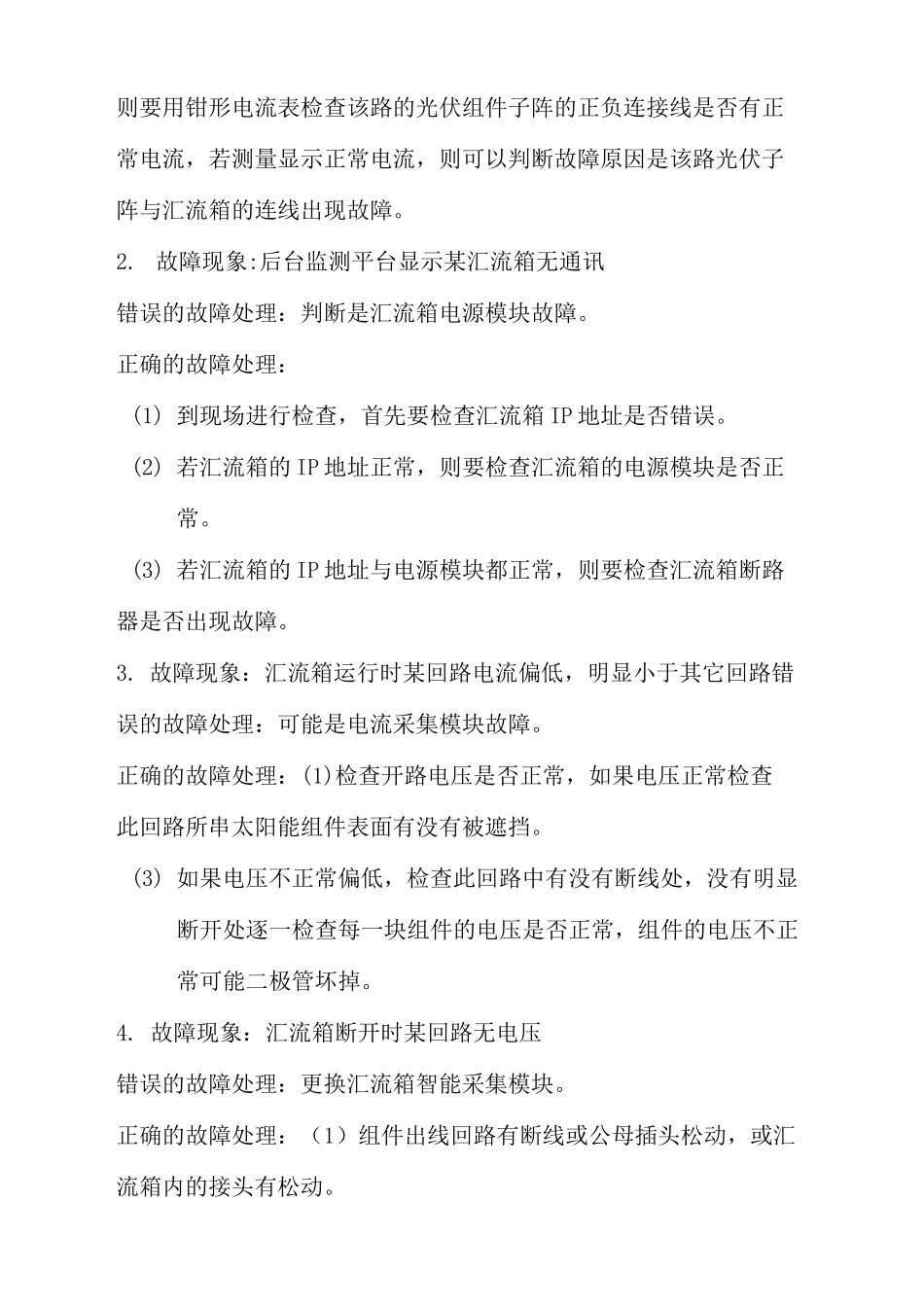

光伏电站技术问答HessenwasrevisedinJanuary2021光伏电站运行设备故障处理方案一、光伏组件故障1. 故障现象：后台显示汇流箱电压偏低。错误的故障处理：电源模块故障，更换电源模块。正确的故障处理：（1）现场检查每一回路电压是否正常发现哪路电压偏低则检查该路的光伏子阵中光伏组件有无被杂草或鸟粪等杂物遮挡。（2）若无遮挡则应检查该光伏子阵中光伏组件是否有损坏的，如没有损坏的则应检查没块光伏组件之间正负极连接头有无虚接烧焦现象。一、汇流箱故障1. 故障现象:后台监测平台显示汇流箱某路电流为 0 错误的故障处理：判断是汇流箱智能采集模块故障，更换汇流箱智能采集模块。正确的故障处理：（1）检查回路熔丝有没有熔断，如果熔丝熔断然后检查开路电压是否正常，电压偏低则回路中有断线或组件二极管有坏掉。如无电压检查从组件的正负极出线到汇流箱内公母接头有没有松动断线或汇流箱内接头有没有松动。如无异常检查每块组件的电压是否正常，有可能组件的整体二极管全部坏掉。（2）熔丝正常，电压检查正常则有可能汇流箱内正极出线到连接二极管处的接头断掉或二极管整个坏掉（此时会有两路回路无电流)。(3)若后台显示电流为 0 的某路在现场测量也显示为 0 时，则要用钳形电流表检查该路的光伏组件子阵的正负连接线是否有正常电流，若测量显示正常电流，则可以判断故障原因是该路光伏子阵与汇流箱的连线出现故障。2. 故障现象:后台监测平台显示某汇流箱无通讯错误的故障处理：判断是汇流箱电源模块故障。正确的故障处理：(1) 到现场进行检查，首先要检查汇流箱 IP 地址是否错误。(2) 若汇流箱的 IP 地址正常，则要检查汇流箱的电源模块是否正常。(3) 若汇流箱的 IP 地址与电源模块都正常，则要检查汇流箱断路器是否出现故障。3. 故障现象：汇流箱运行时某回路电流偏低，明显小于其它回路错误的故障处理：可能是电流采集模块故障。正确的故障处理：(1)检查开路电压是否正常，如果电压正常检查此回路所串太阳能组件表面有没有被遮挡。(3) 如果电压不正常偏低，检查此回路中有没有断线处，没有明显断开处逐一检查每一块组件的电压是否正常，组件的电压不正常可能二极管坏掉。4. 故障现象：汇流箱断开时某回路无电压错误的故障处理：更换汇流箱智能采集模块。正确的故障处理：（1）组件出线回路有断线或公母插头松动，或汇流箱内的接头有松动。（2）检查每块组件是否有电压。二、逆变器 1.故障现象：逆变器功率模块过...
