低温液体泵离心泵操作说明详细

低温液体泵离心泵操作说明详细_第1页
1/15

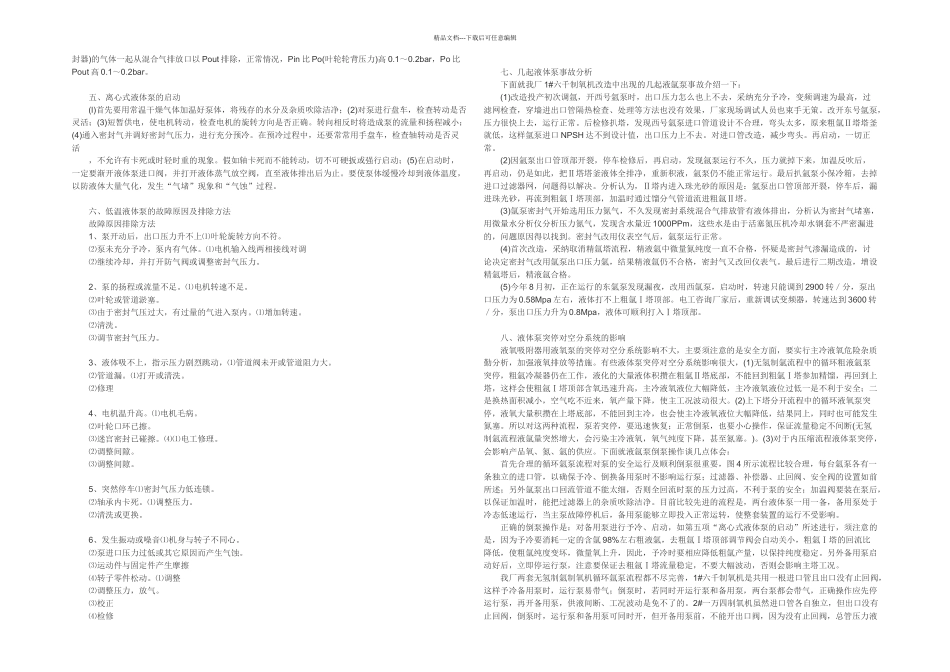

低温液体泵离心泵操作说明详细_第2页
2/15

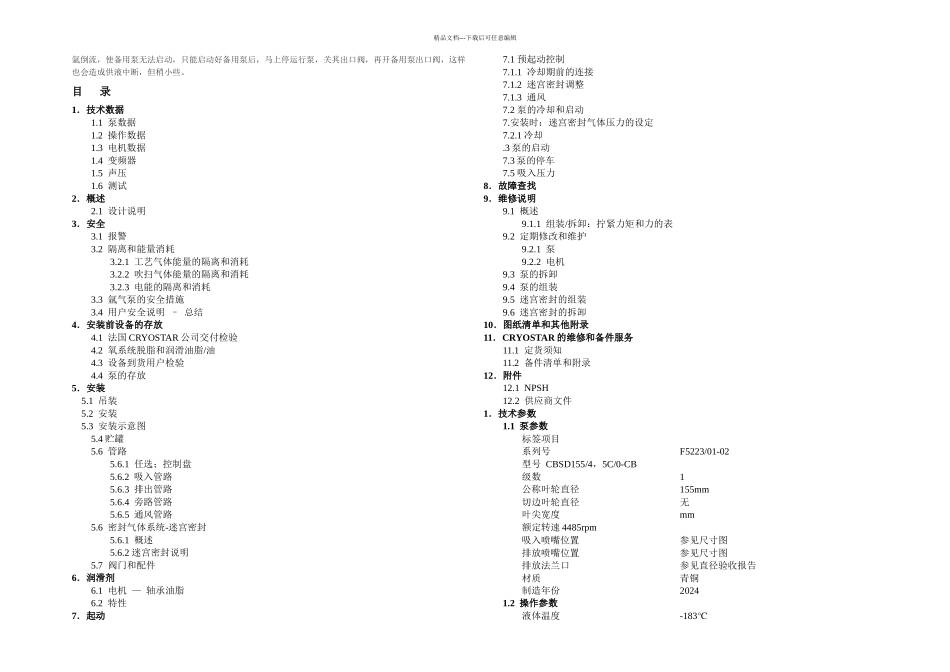

低温液体泵离心泵操作说明详细_第3页
3/15
精品文档---下载后可任意编辑 一、低温液体泵的应用 低温液体泵主要分离心泵和柱塞泵,离心泵流量大、压力较低,柱塞泵流量小、压力高。制氧厂应用较广,主要用于:带液氧吸附器或上下塔分开流程中的循环液氧泵;无氢制氩流程中的循环粗液氩泵(粗氩塔太高还需液空泵);内压缩流程中的产品液氧、液氮、液氩泵(一般流量较低,用柱塞泵。);灌装冲瓶泵(柱塞泵);槽车冲装泵;调峰供气泵等。 二、“气蚀”和“气堵” 离心式液体泵有时会发生排不出液体,出口压力升不上去或发生很大的波动,泵内有液体冲击声,甚至泵体也发生振动,使液体泵无法继续工作。这种现象称为液体泵的“气堵”,气堵是由于泵内液体大量汽化而堵塞流道造成的。 “气蚀”不同于“气堵”,“气蚀”是一种对泵的损害过程。离心泵在运转时,叶轮内部的压力是不同的,进口处压力较低,出口处压力较高。而液体的气化温度是与压力有关系的;压力越低(或越高),所对应的气化温度也越低(或越高)。假如液体进到泵里的温度高于进口压力所对应的气化温度,则部分液体会产生气化,形成气泡。而当气泡被液体带到压力较高的区域时,由于对应的气化温度相应提高,蒸气又会重新冷凝成液体,气泡迅速破裂。这时,由于气、液的密度相差几百倍,所以在气泡凝聚、体积突然缩小的瞬间,周围的液体便以很高的速度冲向气泡原来所占的空间,在液体内部发生猛烈的冲击。这种现象假如发生在叶片的表面,则金属材料因反复受到很高的冲击应力而被侵蚀,所以叫做气蚀。气蚀过程发生时,出口压力激烈波动,流动的连续性遭到破坏,泵的流量急剧下降。 当然,气蚀发生严重时,常常伴随有气堵现象。不过,不同于单纯的气堵现象之处在于:气蚀要对泵造成严重损坏。 三、如何避开离心式液体泵的气蚀现象? 液体泵产生气蚀的外部原因尽管很多,例如除与泵本身的结构有关外,还与安装、操作密切相关,但是根据产生气蚀的根本原因是由于部分液体在泵内气化,所以防止液体气化是避开液体泵气蚀的根本措施。 为了防止液体气化,一方面可以提高液体的压力,以提高它的气化温度;另一方面应减少外部能量的传入,以免液体温度提高。 为此应注意下列事项: 首先要了解 NPSH(净正吸入压头)概念,要成功地设计一个高效的低温液体泵系统,必须Vの衷诒玫慕谒璧腘PSH,此值要求在泵的吸入发兰处,在各种情况下均能可靠地达到,此值应高于流动介质的蒸汽压力。NPSH 是泵进口处的液体静压,与泵进口处液体开始沸...
