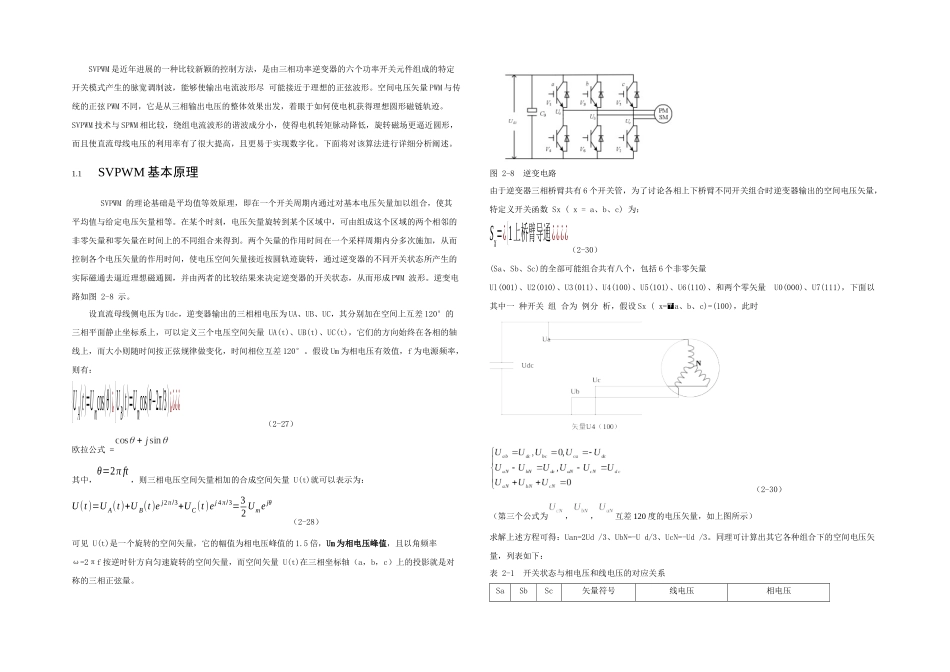

SVPWM 是近年进展的一种比较新颖的控制方法,是由三相功率逆变器的六个功率开关元件组成的特定开关模式产生的脉宽调制波,能够使输出电流波形尽 可能接近于理想的正弦波形。空间电压矢量 PWM 与传统的正弦 PWM 不同,它是从三相输出电压的整体效果出发,着眼于如何使电机获得理想圆形磁链轨迹。 SVPWM 技术与 SPWM 相比较,绕组电流波形的谐波成分小,使得电机转矩脉动降低,旋转磁场更逼近圆形,而且使直流母线电压的利用率有了很大提高,且更易于实现数字化。下面将对该算法进行详细分析阐述。1.1 SVPWM 基本原理SVPWM 的理论基础是平均值等效原理,即在一个开关周期内通过对基本电压矢量加以组合,使其平均值与给定电压矢量相等。在某个时刻,电压矢量旋转到某个区域中,可由组成这个区域的两个相邻的非零矢量和零矢量在时间上的不同组合来得到。两个矢量的作用时间在一个采样周期内分多次施加,从而控制各个电压矢量的作用时间,使电压空间矢量接近按圆轨迹旋转,通过逆变器的不同开关状态所产生的实际磁通去逼近理想磁通圆,并由两者的比较结果来决定逆变器的开关状态,从而形成 PWM 波形。逆变电路如图 2-8 示。设直流母线侧电压为 Udc,逆变器输出的三相相电压为 UA、UB、UC,其分别加在空间上互差 120°的三相平面静止坐标系上,可以定义三个电压空间矢量 UA(t)、UB(t)、UC(t),它们的方向始终在各相的轴线上,而大小则随时间按正弦规律做变化,时间相位互差 120°。假设 Um 为相电压有效值,f 为电源频率,则有:{UA(t)=Umcos(θ)¿{UB(t)=Umcos(θ−2π/3)¿¿¿¿ (2-27)欧拉公式 =其中,θ=2π ft,则三相电压空间矢量相加的合成空间矢量 U(t)就可以表示为:U(t )=U A(t )+U B(t )e j2π/3+UC(t )e j 4π/3=32 Ume jθ (2-28)可见 U(t)是一个旋转的空间矢量,它的幅值为相电压峰值的 1.5 倍,Um 为相电压峰值,且以角频率ω=2πf 按逆时针方向匀速旋转的空间矢量,而空间矢量 U(t)在三相坐标轴(a,b,c)上的投影就是对称的三相正弦量。图 2-8 逆变电路由于逆变器三相桥臂共有 6 个开关管,为了讨论各相上下桥臂不同开关组合时逆变器输出的空间电压矢量,特定义开关函数 Sx ( x = a、b、c) 为:Sx=¿{1上桥臂导通¿¿¿¿(2-30)(Sa、Sb、Sc)的全部可能组合共有八个,包括 6 个非零矢量 Ul(001)、U2(010)、U3(011)、U4(100)、U5(101)、U6(110)、和两个零矢量 U0(0...
