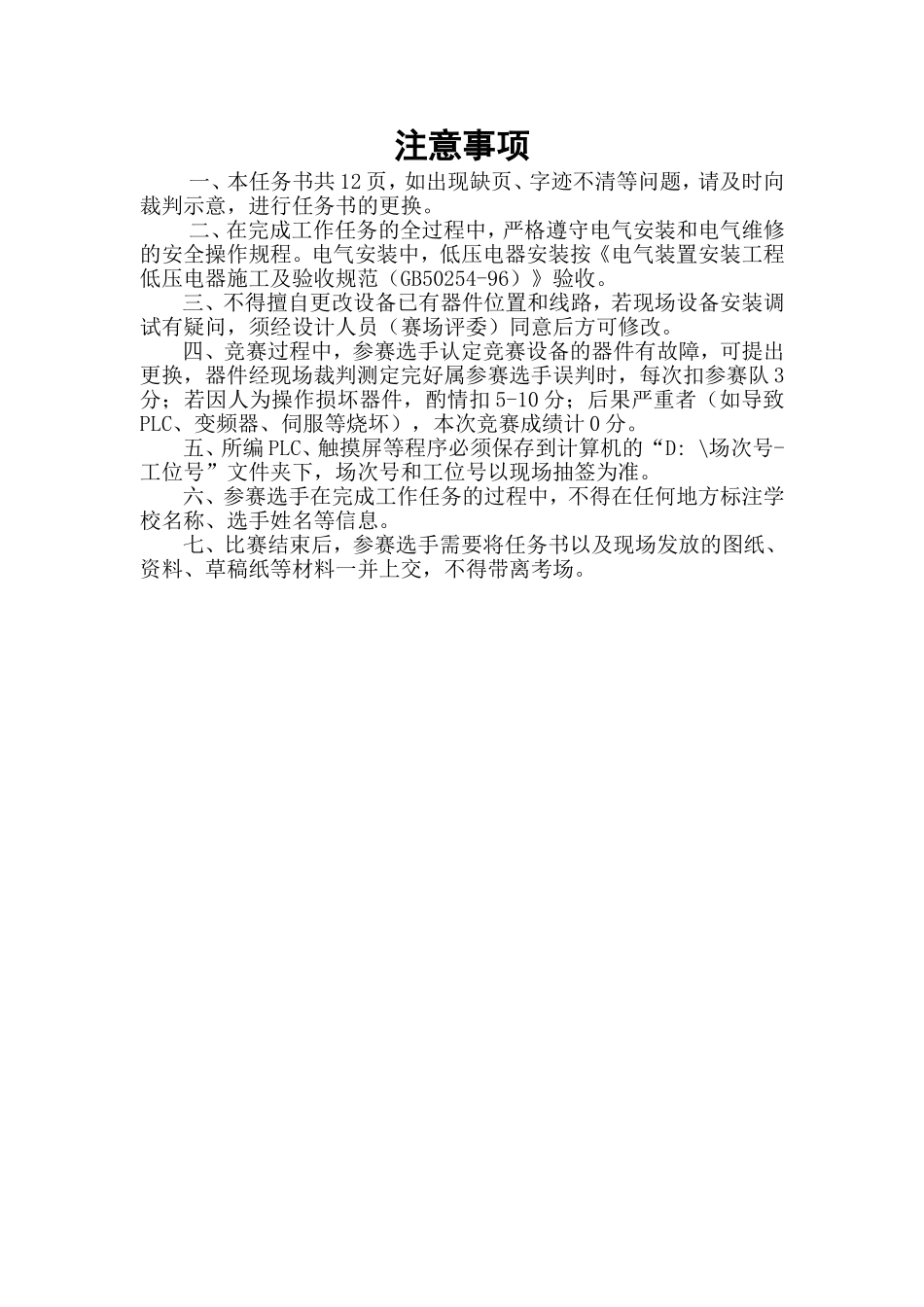

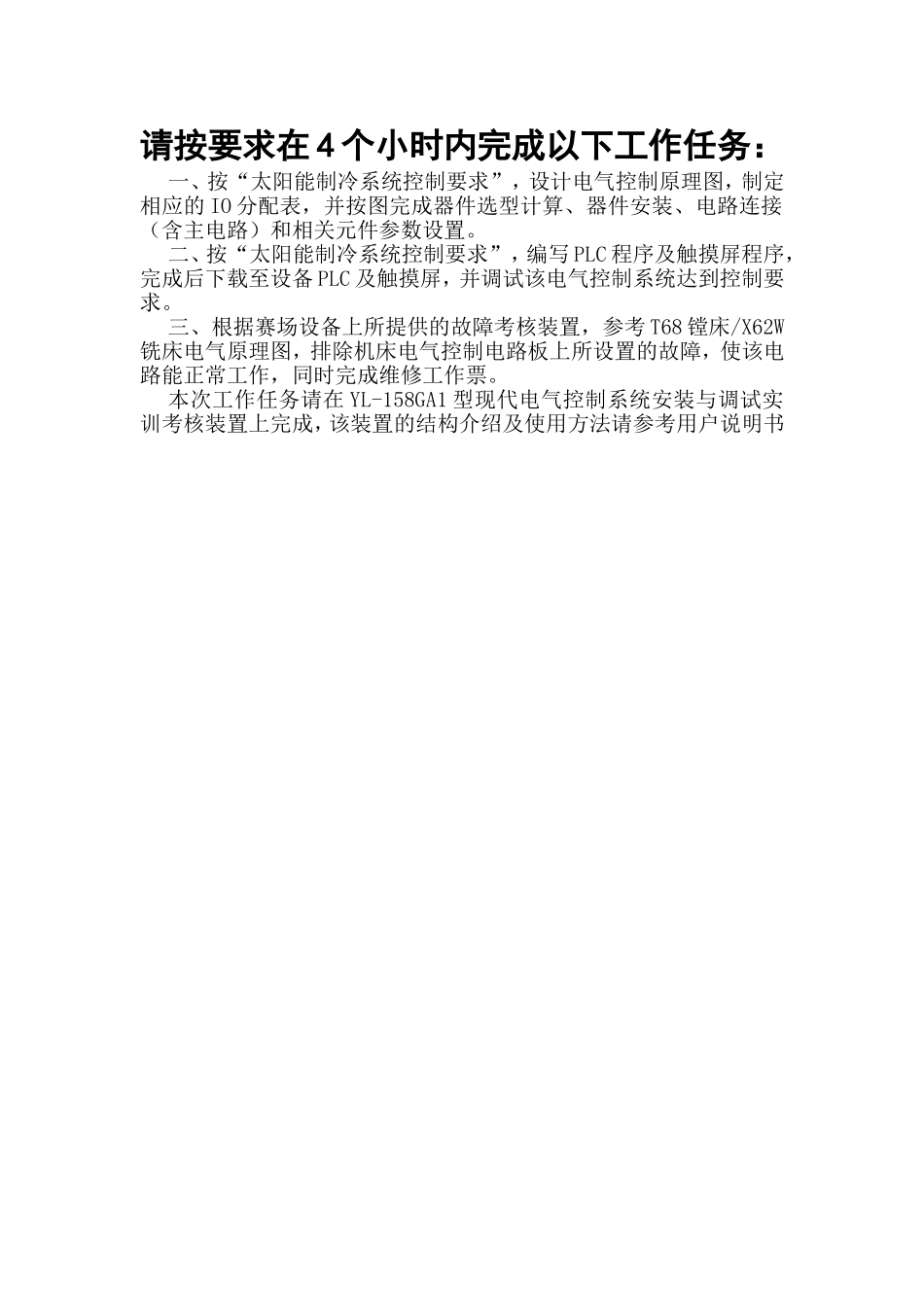

现代电气控制系统安装与调试工作任务书注意事项一、本任务书共12页，如出现缺页、字迹不清等问题，请及时向裁判示意，进行任务书的更换。二、在完成工作任务的全过程中，严格遵守电气安装和电气维修的安全操作规程。电气安装中，低压电器安装按《电气装置安装工程低压电器施工及验收规范（GB50254-96）》验收。三、不得擅自更改设备已有器件位置和线路，若现场设备安装调试有疑问，须经设计人员（赛场评委）同意后方可修改。四、竞赛过程中，参赛选手认定竞赛设备的器件有故障，可提出更换，器件经现场裁判测定完好属参赛选手误判时，每次扣参赛队3分；若因人为操作损坏器件，酌情扣5-10分；后果严重者（如导致PLC、变频器、伺服等烧坏），本次竞赛成绩计0分。五、所编PLC、触摸屏等程序必须保存到计算机的“D:\场次号-工位号”文件夹下，场次号和工位号以现场抽签为准。六、参赛选手在完成工作任务的过程中，不得在任何地方标注学校名称、选手姓名等信息。七、比赛结束后，参赛选手需要将任务书以及现场发放的图纸、资料、草稿纸等材料一并上交，不得带离考场。请按要求在4个小时内完成以下工作任务：一、按“太阳能制冷系统控制要求”，设计电气控制原理图，制定相应的IO分配表，并按图完成器件选型计算、器件安装、电路连接（含主电路）和相关元件参数设置。二、按“太阳能制冷系统控制要求”，编写PLC程序及触摸屏程序，完成后下载至设备PLC及触摸屏，并调试该电气控制系统达到控制要求。三、根据赛场设备上所提供的故障考核装置，参考T68镗床/X62W铣床电气原理图，排除机床电气控制电路板上所设置的故障，使该电路能正常工作，同时完成维修工作票。本次工作任务请在YL-158GA1型现代电气控制系统安装与调试实训考核装置上完成，该装置的结构介绍及使用方法请参考用户说明书太阳能制冷系统控制要求一、系统运行说明太阳能空调系统共由集热系统和制冷系统两部分组成，系统图如如图1和图2所示。图1、太阳能追踪仪集热系统：太阳能追踪仪太阳能追踪仪根据计算太阳轨迹，实现方向和仰角的调整，方向控制装置末端安装编码器，检测实际角度是否达到要求，仰角控制由伺服电机控制精度。其中方向和仰角转动的角度通过一定计算换算成实际行走的距离。制冷系统：溴化锂制冷（循环制冷系统）该装置除发生器是高压环境，其他容器内均是低压环境。由图2可知，通过集热系统将光能转换成热能，被加热的冷水在发生器里作为热媒，使吸收器里合成的溴化锂、水混合液分解，分别成为高压气态水和液态溴化锂；液态溴化锂由溶液泵被抽回吸收器，高压气态水进入冷凝器冷凝成低压液态水（该过程模拟空调制冷吸收外界高温湿气）；通过冷凝产生的低压液态水在进入管道和蒸发器之前开始吸收热量，并且还吸收蒸发器中具有一定温度的工业冷却水，使低压液态水转换成低压气态水（此过程循环泵不停的使低压液态水转换产出低压气态水）；最后低压气态水进入吸收器被溴化锂大量吸收。图2、溴化锂制冷系统太阳能空调系统由以下电气控制回路组成：循环泵由电机M1驱动【M1为双速电机，需要考虑过载、联锁保护】。溶液泵由电机M2驱动【M2为三相异步电动机由变频器进行多段速控制,变频器参数设置为第一段速为15Hz，第二段速为30Hz，第三段速为45Hz，加速时间1.2秒,减速时间0.5秒三相异步电机，只进行单向正转运行】。太阳板清洗由电机M3驱动【M3为三相异步电机，只进行单向正转运行】。太阳板仰角由电机M4驱动【M4为伺服电机；伺服电机参数设置如下：伺服电机旋转一周需要1600个脉冲，太阳板仰角转动一度电机运行两圈】。太阳板方向由电机M4驱动【M5为步进电机；步进电机参数设置如下：步进电机旋转一周需要1000个脉冲，太阳板方向转动一度电机运行两圈】。电动机旋转以“顺时针旋转为正向,逆时针旋转为反向”为准。二、控制系统设计要求1、本系统使用三台PLC，网络指定QCPU/S7-300/S7-1500为主站，2台FX3U/S7-200Smart/S7-1200为从站，分别以CC_Link或工业以太网的形式组网。2、MCGS触摸屏应连接到系统中主站PLC上（三菱系统中触摸屏连接到QPLC的RS232端口；西门子系统中触摸屏连接到S7-300/S7-1500的以太网端口，不允...
