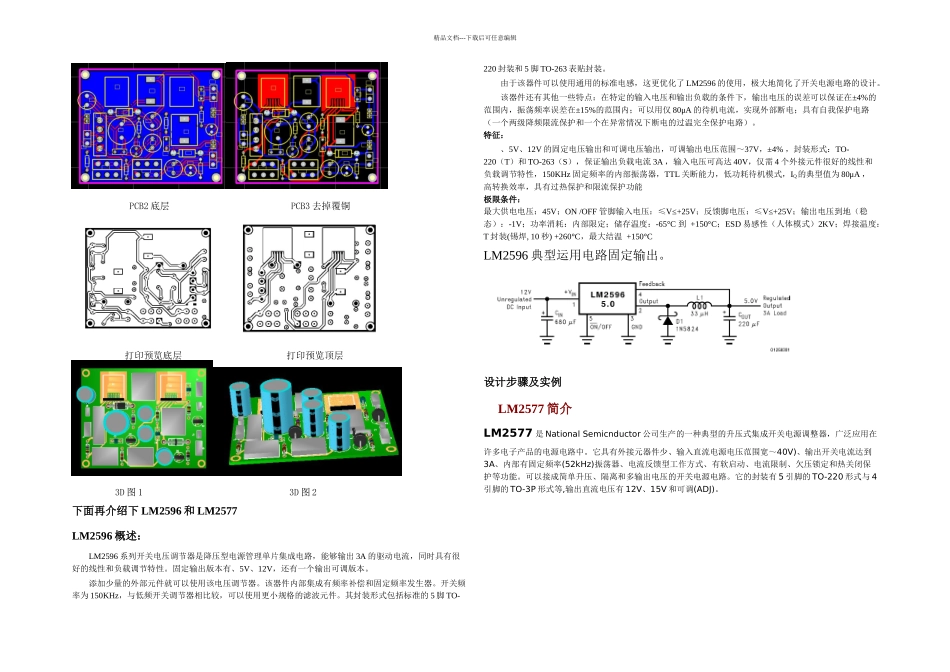

精品文档---下载后可任意编辑基本组成电源变压器：采纳降压变压器将电网沟通电压 220V 变换成复合需要的沟通电源。此沟通电压经过整流后可获得电子设备所需要的直流电压。整流电路：利用单相桥式整流电路把方向和大小都变化的 50Hz 的沟通电变换为方向不变但大小仍有脉动的直流电。其优点是电压较高，纹波电压较小，整流二极管所承受的最大反向沟通电流流过，变压器的利用率高。滤波电路：利用储能元件-电容 C 两端的电压不能突变的性质，采纳 RC 滤波电路将整流电路输出的脉动成分大部分滤除，得到比较平滑的直流电。稳压电路：使整流滤波后的直流电压不随沟通电网和负载的变化扰动而变化 由于采纳大量高性能的集成模块，从而简化了电路的结构，突出了电源变换问题中的关键部分。通过努力的调试与检测，电路整体性能良好，可以较好的实现设计目的。本电源不仅可以单独使用，还可以置于其它电子设备中作为变压稳压或稳流源使用。2 电源概述电源简介电源是电子设备的心脏部分，其质量的好坏直接影响着电子设备的可靠性，而且电子设备的故障 60%来自电源，因此作为电子设备的基础元件，电源受到越来越多的重视。现代电子设备使用的电源大致有线性稳压电源和开关稳压电源两大类。所谓线性稳压电源，是指在稳压电源电路中的调整管是工作在线性放大区。将 220V、50Hz 的工频电压经过线性变压器降压以后，经过整流、滤波和稳压，输出一个直流电压。两类电源比较线性稳压源的优点是：电源稳定度及负载稳定度较高；输出纹波电压小；瞬态响应速度快；线路结构简单，便于维修；没有开关干扰。缺点是：功耗大、效率低，其效率一般只有 35~60%；体积大、质量重、不能微小型化；必须有较大容量的滤波电容。其中，交换效率低下是线性稳压电源的重要缺点，造成了资源的严重浪费。在这种背景下，开关稳压电源应运而生。任何电子设备均需直流电源来供给电路工作。特别是采纳电网供电的电子产品。为了适应电网电压波动和电路的工作状态变化，更需要具备适应这种变化的直流稳压电源。随着电子技术的进展，人们对如何提高电源的转换效率，增强对电网的适应性，缩小体积，减轻重量进入了深化的讨论。开关电源应运而生。七十年代，便应用于电视机的接收，现在已经广泛用于彩电，录像机，计算机，通讯设备，医疗器械，气象等行业。开关稳压电源的调整管工作在开关状态，主要优越性是交换效率可高达 70~95%。开关稳压电源的优越性还体现在：功耗小、效率高。...
