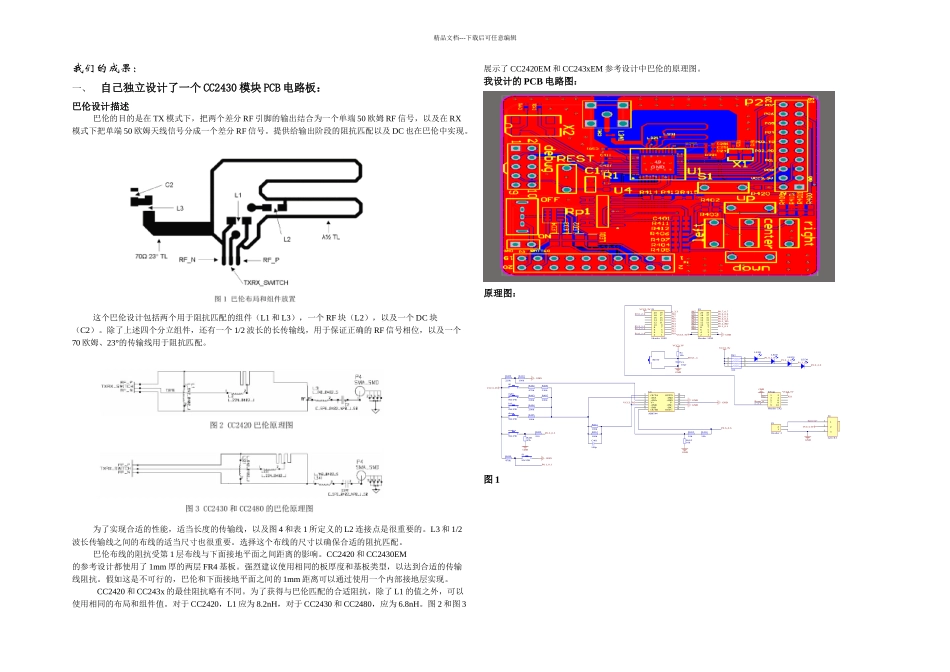

精品文档---下载后可任意编辑我们的成果：一、自己独立设计了一个 CC2430 模块 PCB 电路板：巴伦设计描述巴伦的目的是在 TX 模式下，把两个差分 RF 引脚的输出结合为一个单端 50 欧姆 RF 信号，以及在 RX模式下把单端 50 欧姆天线信号分成一个差分 RF 信号。提供给输出阶段的阻抗匹配以及 DC 也在巴伦中实现。这个巴伦设计包括两个用于阻抗匹配的组件（L1 和 L3），一个 RF 块（L2），以及一个 DC 块（C2）。除了上述四个分立组件，还有一个 1/2 波长的长传输线，用于保证正确的 RF 信号相位，以及一个70 欧姆、23°的传输线用于阻抗匹配。为了实现合适的性能，适当长度的传输线，以及图 4 和表 1 所定义的 L2 连接点是很重要的。L3 和 1/2波长传输线之间的布线的适当尺寸也很重要。选择这个布线的尺寸以确保合适的阻抗匹配。巴伦布线的阻抗受第 1 层布线与下面接地平面之间距离的影响。CC2420 和 CC2430EM的参考设计都使用了 1mm 厚的两层 FR4 基板。强烈建议使用相同的板厚度和基板类型，以达到合适的传输线阻抗。假如这是不可行的，巴伦和下面接地平面之间的 1mm 距离可以通过使用一个内部接地层实现。CC2420 和 CC243x 的最佳阻抗略有不同。为了获得与巴伦匹配的合适阻抗，除了 L1 的值之外，可以使用相同的布局和组件值。对于 CC2420，L1 应为 8.2nH，对于 CC2430 和 CC2480，应为 6.8nH。图 2 和图 3展示了 CC2420EM 和 CC243xEM 参考设计中巴伦的原理图。我设计的 PCB 电路图：原理图： 图 1OUTA1-INA2+INA3V+4+INB5-INB6OUTB7OUTC8-INC9+INC10V-11+IND12-IND13OUTD14U4AD8544uprightSW-PBdownSW-PBleftSW-PBcenterSW-PBS1SW-PBVCC3.3VR402470kR406330kR407200kR403200kR404200kR405100kR400220R40147kR409220kR410100kR411100kR412100kR41310kR41410kR41510kGNDGNDC401100pVCC3.3VGNDGNDGNDGNDR420470kGNDP0.6_0.6P0.5_0.5P0.1_0.11234567891011121314151617181920P1Header 10X212345678Rp1330LED1LED2LED3LED4VCC3.3VR110kC110ufVCC3.3VGNDRESTP1.0_1.0P1.2_1.2P1.3_1.3P2.0_2.0P1.0_1.0P1.2_1.2P1.3_1.3P2.0_2.0P0.1_0.1P0.2_RDP0.3_TDP0.5_0.5P0.6_0.6Reset_n1234567891011121314151617181920P2Header 10X2VCC3.3VGNDVCC3.3VP10P11P12P13P14P15P16P17P20P00P01P02P03P04P05P06P07o_3.3P0.4_0.4P0.7_0.712345678910debugHeader 5X2VCC3.3VGNDP22P21Reset_no_...
