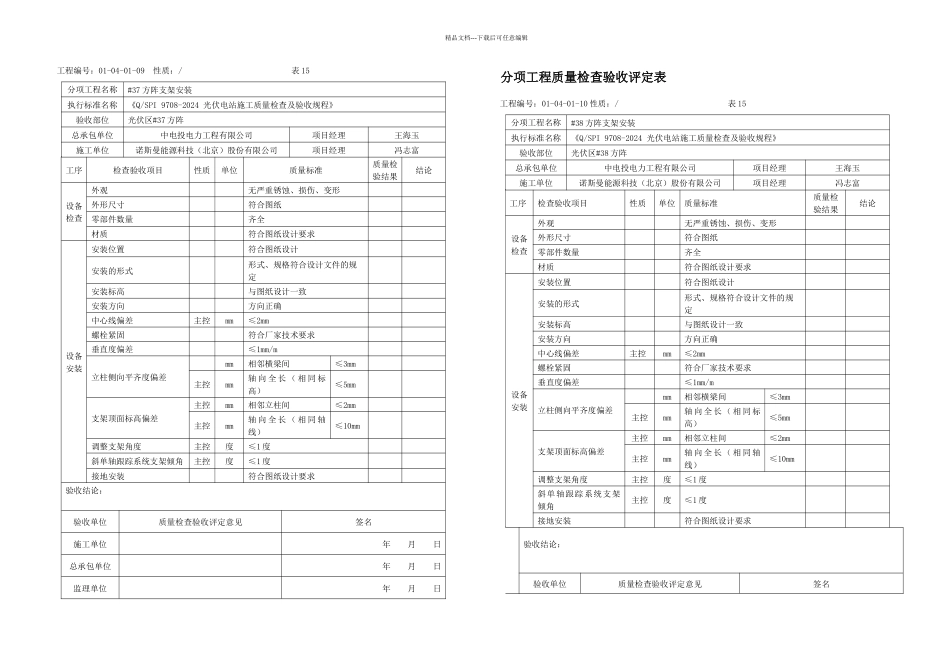

精品文档---下载后可任意编辑工程编号：01-04-01-09 性质：/ 表 15分项工程名称#37 方阵支架安装执行标准名称《Q/SPI 9708-2024 光伏电站施工质量检查及验收规程》验收部位光伏区#37 方阵总承包单位中电投电力工程有限公司项目经理王海玉施工单位诺斯曼能源科技（北京）股份有限公司项目经理冯志富工序检查验收项目性质单位质量标准质量检验结果结论设备检查外观无严重锈蚀、损伤、变形外形尺寸符合图纸零部件数量齐全材质符合图纸设计要求设备安装安装位置符合图纸设计安装的形式形式、规格符合设计文件的规定安装标高与图纸设计一致安装方向方向正确中心线偏差主控mm≤2mm螺栓紧固符合厂家技术要求垂直度偏差≤1mm/m立柱侧向平齐度偏差mm相邻横梁间≤3mm主控mm轴 向 全 长 （ 相 同 标高）≤5mm支架顶面标高偏差主控mm相邻立柱间≤2mm主控mm轴 向 全 长 （ 相 同 轴线）≤10mm调整支架角度主控度≤1 度斜单轴跟踪系统支架倾角主控度≤1 度接地安装符合图纸设计要求验收结论：验收单位质量检查验收评定意见签名施工单位年 月 日总承包单位年 月 日监理单位年 月 日分项工程质量检查验收评定表工程编号：01-04-01-10 性质：/ 表 15分项工程名称#38 方阵支架安装执行标准名称《Q/SPI 9708-2024 光伏电站施工质量检查及验收规程》验收部位光伏区#38 方阵总承包单位中电投电力工程有限公司项目经理王海玉施工单位诺斯曼能源科技（北京）股份有限公司项目经理冯志富工序检查验收项目性质单位质量标准质量检验结果结论设备检查外观无严重锈蚀、损伤、变形外形尺寸符合图纸零部件数量齐全材质符合图纸设计要求设备安装安装位置符合图纸设计安装的形式形式、规格符合设计文件的规定安装标高与图纸设计一致安装方向方向正确中心线偏差主控mm≤2mm螺栓紧固符合厂家技术要求垂直度偏差≤1mm/m立柱侧向平齐度偏差mm相邻横梁间≤3mm主控mm轴 向 全 长 （ 相 同 标高）≤5mm支架顶面标高偏差主控mm相邻立柱间≤2mm主控mm轴 向 全 长 （ 相 同 轴线）≤10mm调整支架角度主控度≤1 度斜单轴跟踪系统支架倾角主控度≤1 度接地安装符合图纸设计要求验收结论：验收单位质量检查验收评定意见签名精品文档---下载后可任意编辑施工单位年 月 日总承包单位年 月 日监理单位年 月 日分项工程质量检查验收评定表工程编号：01-04-01-11 性质：/ 表 15分项工程名称#39 方阵支架安装执行标准名称《Q/SPI 9708-...
