光伏电站变压器技术协议书概要

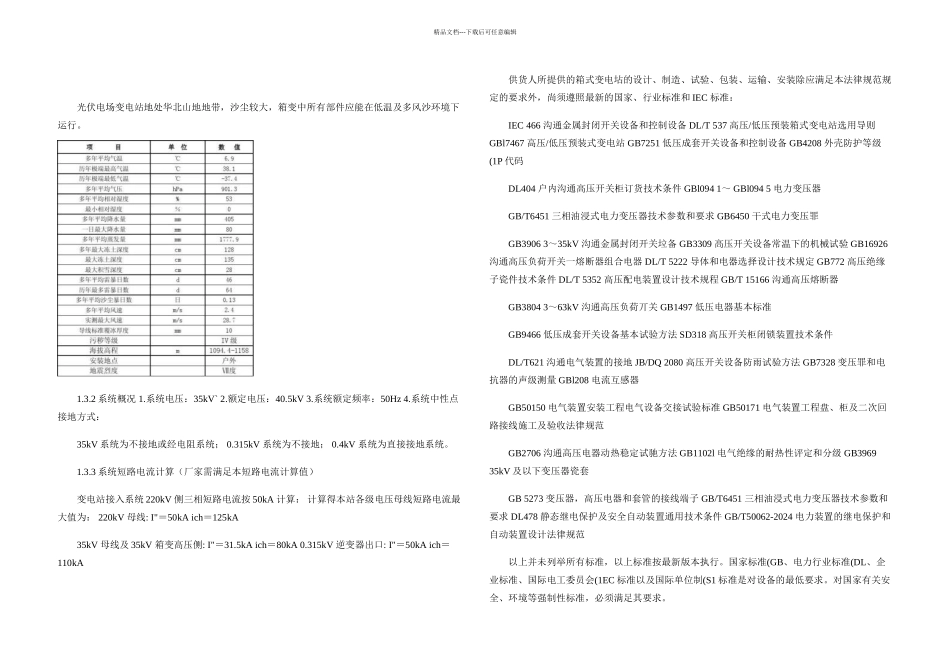

精品文档---下载后可任意编辑光伏电场变电站地处华北山地地带，沙尘较大，箱变中所有部件应能在低温及多风沙环境下运行。1.3.2 系统概况 1.系统电压：35kV` 2.额定电压：40.5kV 3.系统额定频率：50Hz 4.系统中性点接地方式：35kV 系统为不接地或经电阻系统； 0.315kV 系统为不接地； 0.4kV 系统为直接接地系统。1.3.3 系统短路电流计算（厂家需满足本短路电流计算值）变电站接入系统 220kV 侧三相短路电流按 50kA 计算： 计算得本站各级电压母线短路电流最 大值为： 220kV 母线: I"＝50kA ich＝125kA35kV 母线及 35kV 箱变高压侧: I"＝31.5kA ich＝80kA 0.315kV 逆变器出口: I"＝50kA ich＝110kA供货人所提供的箱式变电坫的设计、制造、试验、包装、运输、安装除应满足本法律规范规定的要求外，尚须遵照最新的国家、行业标准和 IEC 标准：IEC 466 沟通金属封闭开关设备和控制设备 DL/T 537 高压/ 低压预装箱式变电站选用导则GBl7467 高压/ 低压预装式变电站 GB7251 低压成套开关设备和控制设备 GB4208 外壳防护等级(1P 代码DL404 户内沟通高压开关柜订货技术条件 GBl094 1 ～ GBl094 5 电力变压器GB/T6451 三相油浸式电力变压器技术参数和要求 GB6450 干式电力变压罪GB3906 3～35kV 沟通金属封闭开关垃备 GB3309 高压开关设备常温下的机械试验 GB16926 沟通高压负荷开关一熔断器组合电器 DL/T 5222 导体和电器选择设计技术规定 GB772 高压绝缘 子瓷件技术条件 DL/T 5352 高压配电装置设计技术规程 GB/T 15166 沟通高压熔断器GB3804 3～63kV 沟通高压负荷丌关 GB1497 低压电器基本标准GB9466 低压成套开关设备基本试验方法 SD318 高压开关柜闭锁装置技术条件DL/T621 沟通电气装置的接地 JB/DQ 2080 高压开关设备防雨试验方法 GB7328 变压罪和电 抗器的声级测量 GBl208 电流互感器GB50150 电气装置安装工程电气设备交接试验标准 GB50171 电气装置工程盘、柜及二次回路接线施工及验收法律规范GB2706 沟通高压电器动热稳定试驰方法 GB1102l 电气绝缘的耐热性评定和分级 GB3969 35kV 及以下变压器瓷套GB 5273 变压器，高压电器和套管的接线端子 GB/T6451 三相油浸式电力变压器技术参数和 要求 DL478 静态继电保护及安全自动装置通用技术条件 GB/T50062-2024 电力装置的继电保护和自动装置设计法律规范以上并未列举所有标准，以上标准按最...
