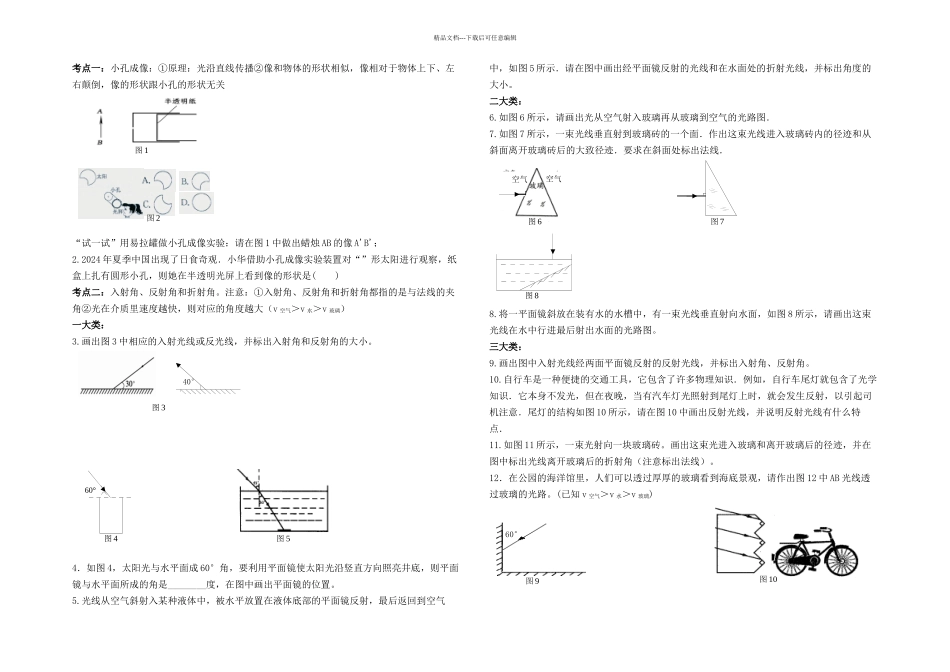

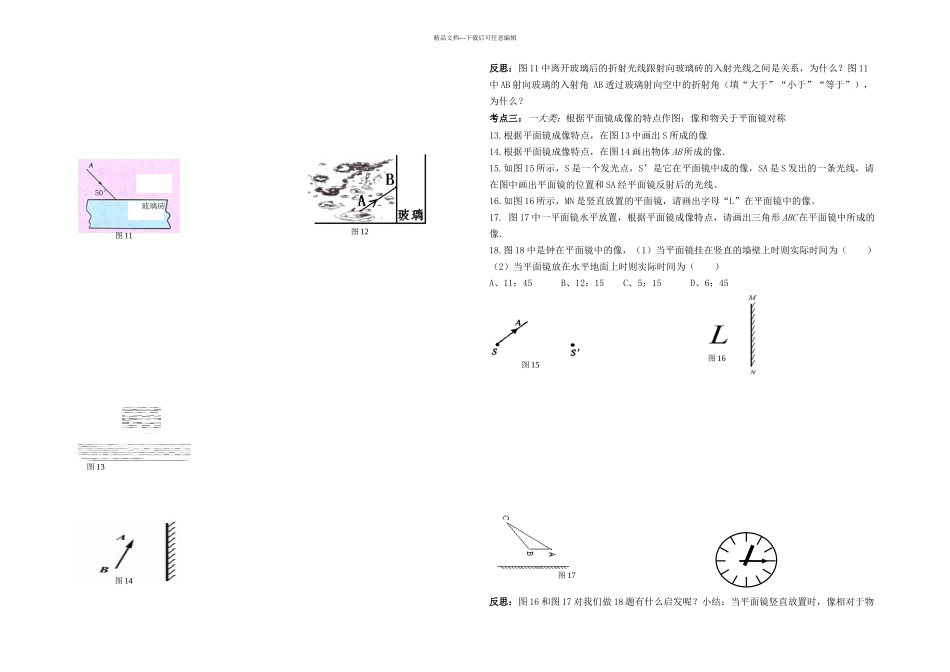

图 1图 240°图 360°图 4图 5空气空气图 6图 7图 8图 960°图 10精品文档---下载后可任意编辑考点一：小孔成像：①原理：光沿直线传播②像和物体的形状相似，像相对于物体上下、左右颠倒，像的形状跟小孔的形状无关“试一试”用易拉罐做小孔成像实验：请在图 1 中做出蜡烛 AB 的像 A'B'；2.2024 年夏季中国出现了日食奇观．小华借助小孔成像实验装置对“”形太阳进行观察，纸盒上扎有圆形小孔，则她在半透明光屏上看到像的形状是( )考点二：入射角、反射角和折射角。注意：①入射角、反射角和折射角都指的是与法线的夹角②光在介质里速度越快，则对应的角度越大（v 空气＞v 水＞v 玻璃）一大类：3.画出图 3 中相应的入射光线或反光线，并标出入射角和反射角的大小。4．如图 4，太阳光与水平面成 60°角，要利用平面镜使太阳光沿竖直方向照亮井底，则平面镜与水平面所成的角是________度，在图中画出平面镜的位置。5.光线从空气斜射入某种液体中，被水平放置在液体底部的平面镜反射，最后返回到空气中，如图 5 所示．请在图中画出经平面镜反射的光线和在水面处的折射光线，并标出角度的大小。二大类：6.如图 6 所示，请画出光从空气射入玻璃再从玻璃到空气的光路图．7.如图 7 所示，一束光线垂直射到玻璃砖的一个面．作出这束光线进入玻璃砖内的径迹和从斜面离开玻璃砖后的大致径迹．要求在斜面处标出法线．8.将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图 8 所示，请画出这束光线在水中行进最后射出水面的光路图。三大类：9.画出图中入射光线经两面平面镜反射的反射光线，并标出入射角、反射角。10.自行车是一种便捷的交通工具，它包含了许多物理知识．例如，自行车尾灯就包含了光学知识．它本身不发光，但在夜晚，当有汽车灯光照射到尾灯上时，就会发生反射，以引起司机注意．尾灯的结构如图 10 所示，请在图 10 中画出反射光线，并说明反射光线有什么特点．11.如图 11 所示，一束光射向一块玻璃砖。画出这束光进入玻璃和离开玻璃后的径迹，并在图中标出光线离开玻璃后的折射角（注意标出法线）。12．在公园的海洋馆里，人们可以透过厚厚的玻璃看到海底景观，请作出图 12 中 AB 光线透过玻璃的光路。(已知 v 空气＞v 水＞v 玻璃)玻璃砖50°图 11图 12图 13图 14图 15图 16图 17精品文档---下载后可任意编辑反思：图 11 中离开玻璃后的折射光线跟射向玻璃砖的入射光线之...
