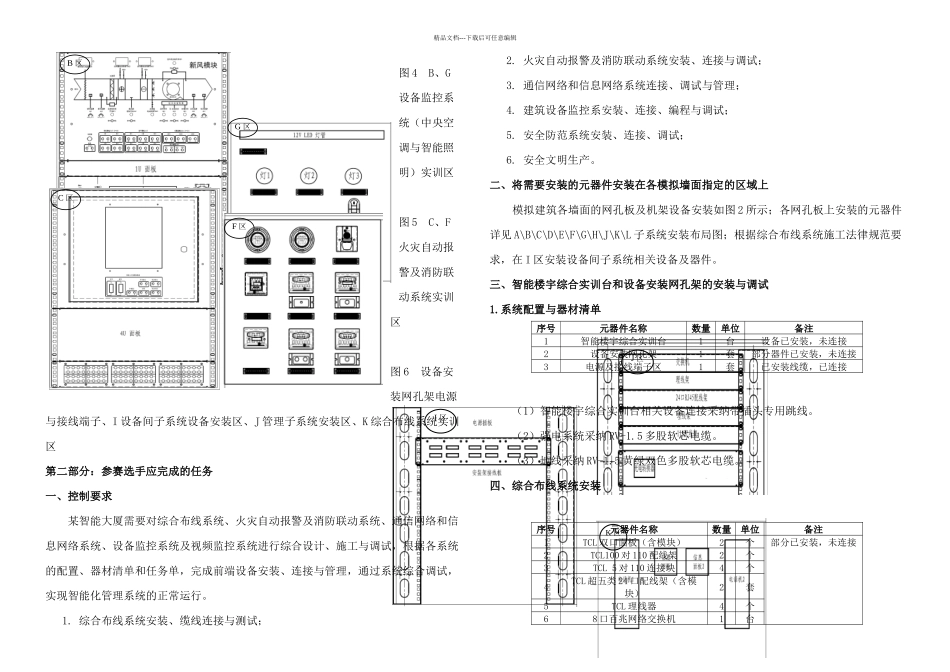

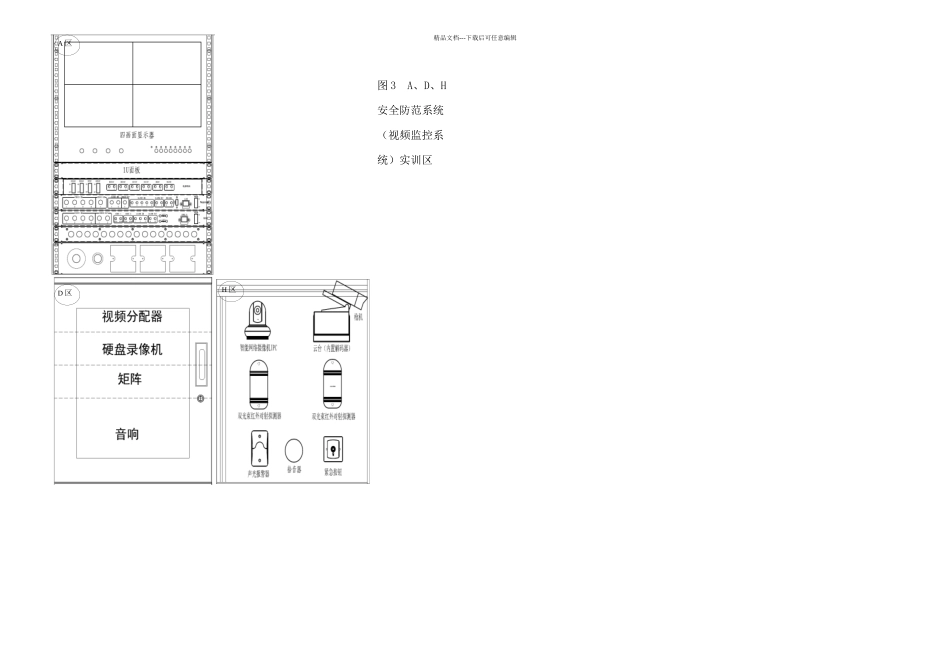

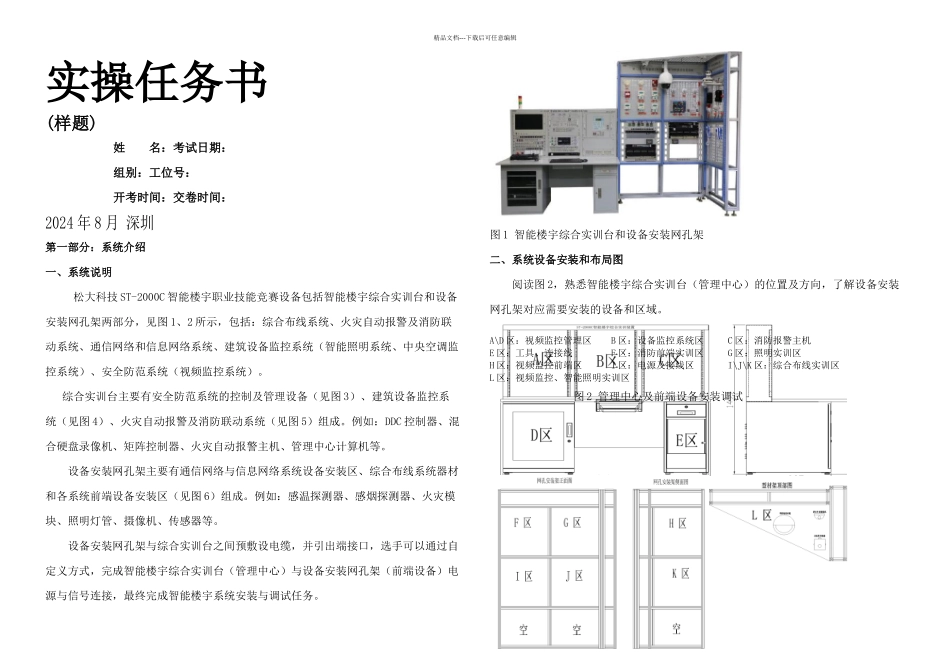

精品文档---下载后可任意编辑实操任务书(样题)姓 名：考试日期：组别：工位号：开考时间：交卷时间：2024 年 8 月 深圳第一部分：系统介绍一、系统说明松大科技 ST-2000C 智能楼宇职业技能竞赛设备包括智能楼宇综合实训台和设备安装网孔架两部分，见图 1、2 所示，包括：综合布线系统、火灾自动报警及消防联动系统、通信网络和信息网络系统、建筑设备监控系统（智能照明系统、中央空调监控系统）、安全防范系统（视频监控系统）。综合实训台主要有安全防范系统的控制及管理设备（见图 3）、建筑设备监控系统（见图 4）、火灾自动报警及消防联动系统（见图 5）组成。例如：DDC 控制器、混合硬盘录像机、矩阵控制器、火灾自动报警主机、管理中心计算机等。设备安装网孔架主要有通信网络与信息网络系统设备安装区、综合布线系统器材和各系统前端设备安装区（见图 6）组成。例如：感温探测器、感烟探测器、火灾模块、照明灯管、摄像机、传感器等。设备安装网孔架与综合实训台之间预敷设电缆，并引出端接口，选手可以通过自定义方式，完成智能楼宇综合实训台（管理中心）与设备安装网孔架（前端设备）电源与信号连接，最终完成智能楼宇系统安装与调试任务。图 1 智能楼宇综合实训台和设备安装网孔架二、系统设备安装和布局图阅读图 2，熟悉智能楼宇综合实训台（管理中心）的位置及方向，了解设备安装网孔架对应需要安装的设备和区域。A\D 区：视频监控管理区 B 区：设备监控系统区 C 区：消防报警主机 E 区：工具、连接线 F 区：消防前端实训区 G 区：照明实训区 H 区：视频监控前端区 I 区：电源及接线区 I\J\K 区：综合布线实训区 L 区：视频监控、智能照明实训区图 2 管理中心及前端设备安装调试A 区 D 区 H 区 精品文档---下载后可任意编辑图 3 A、D、H 安全防范系统（视频监控系统）实训区B 区G 区C 区F 区K 区J 区I 区精品文档---下载后可任意编辑图 4 B、G设备监控系统（中央空调与智能照明）实训区图 5 C、F火灾自动报警及消防联动系统实训区图 6 设备安装网孔架电源与接线端子、I 设备间子系统设备安装区、J 管理子系统安装区、K 综合布线系统实训区第二部分：参赛选手应完成的任务 一、控制要求某智能大厦需要对综合布线系统、火灾自动报警及消防联动系统、通信网络和信息网络系统、设备监控系统及视频监控系统进行综合设计、施工与调试，根据各系统的配置、器材清单和任务...
