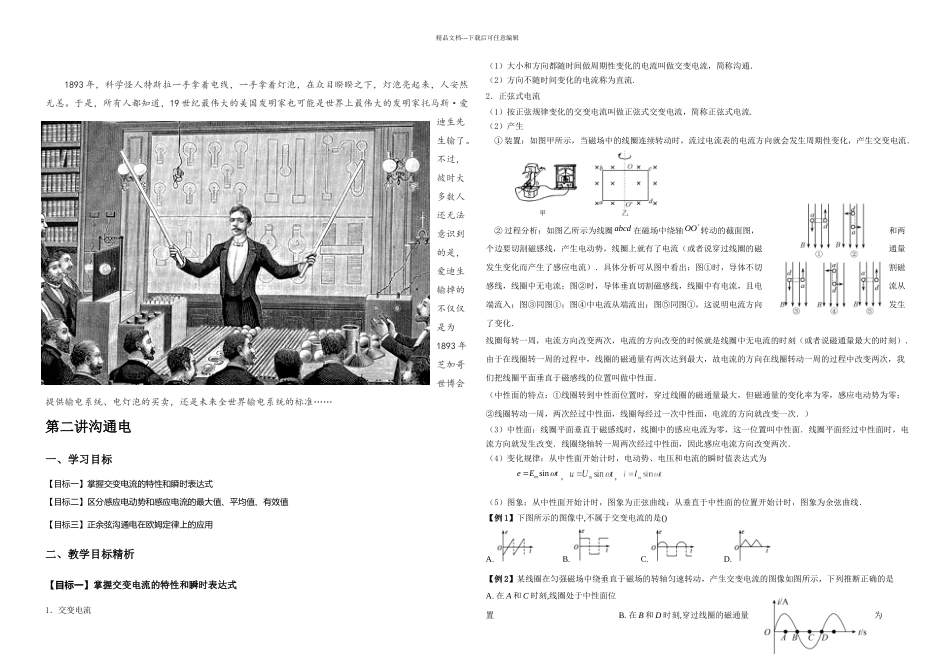

精品文档---下载后可任意编辑1893 年,科学怪人特斯拉一手拿着电线,一手拿着灯泡,在众目睽睽之下,灯泡亮起来,人安然无恙。于是,所有人都知道,19 世纪最伟大的美国发明家也可能是世界上最伟大的发明家托马斯·爱迪生先生输了。不过,彼时大多数人还无法意识到的是,爱迪生输掉的不仅仅是为1893 年芝加哥世博会提供输电系统、电灯泡的买卖,还是未来全世界输电系统的标准……第二讲沟通电一、学习目标【目标一】掌握交变电流的特性和瞬时表达式【目标二】区分感应电动势和感应电流的最大值、平均值、有效值【目标三】正余弦沟通电在欧姆定律上的应用二、教学目标精析【目标一】掌握交变电流的特性和瞬时表达式1.交变电流(1)大小和方向都随时间做周期性变化的电流叫做交变电流,简称沟通.(2)方向不随时间变化的电流称为直流.2.正弦式电流(1)按正弦规律变化的交变电流叫做正弦式交变电流,简称正弦式电流.(2)产生 ① 装置:如图甲所示,当磁场中的线圈连续转动时,流过电流表的电流方向就会发生周期性变化,产生交变电流. ② 过程分析:如图乙所示为线圈在磁场中绕轴转动的截面图,和两个边要切割磁感线,产生电动势,线圈上就有了电流(或者说穿过线圈的磁通量发生变化而产生了感应电流).具体分析可从图中看出:图①时,导体不切割磁感线,线圈中无电流;图②时,导体垂直切割磁感线,线圈中有电流,且电流从端流入;图③同图①;图④中电流从端流出;图⑤同图①,这说明电流方向发生了变化.线圈每转一周,电流方向改变两次,电流的方向改变的时候就是线圈中无电流的时刻(或者说磁通量最大的时刻).由于在线圈转一周的过程中,线圈的磁通量有两次达到最大,故电流的方向在线圈转动一周的过程中改变两次,我们把线圈平面垂直于磁感线的位置叫做中性面.(中性面的特点:①线圈转到中性面位置时,穿过线圈的磁通量最大,但磁通量的变化率为零,感应电动势为零;②线圈转动一周,两次经过中性面,线圈每经过一次中性面,电流的方向就改变一次.)(3)中性面:线圈平面垂直于磁感线时,线圈中的感应电流为零,这一位置叫中性面.线圈平面经过中性面时,电流方向就发生改变.线圈绕轴转一周两次经过中性面,因此感应电流方向改变两次.(4)变化规律:从中性面开始计时,电动势、电压和电流的瞬时值表达式为,,(5)图象:从中性面开始计时,图象为正弦曲线;从垂直于中性面的位置开始计时,图象为余弦曲线.【例 1】下图...
