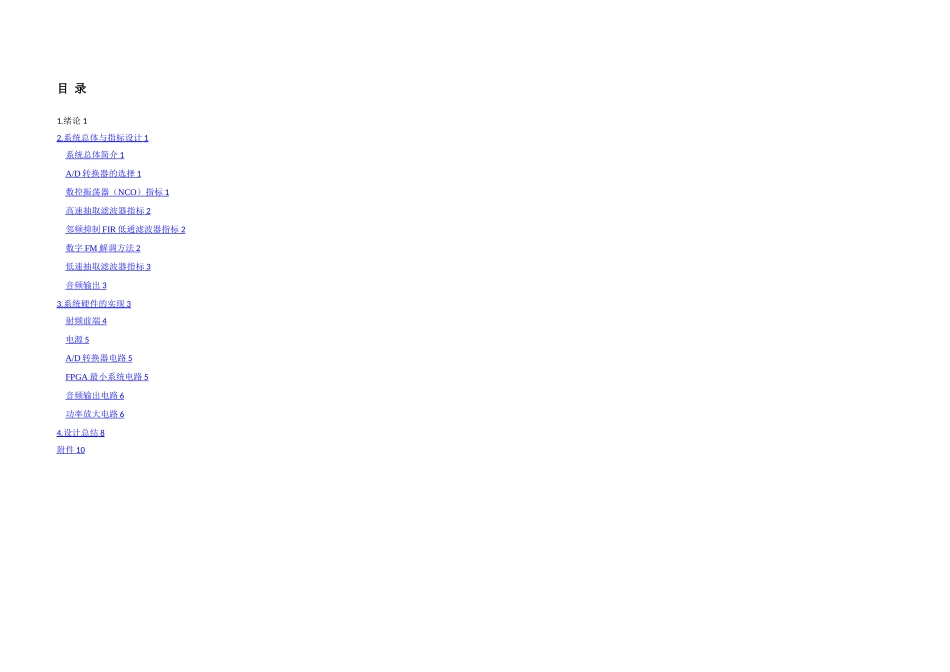

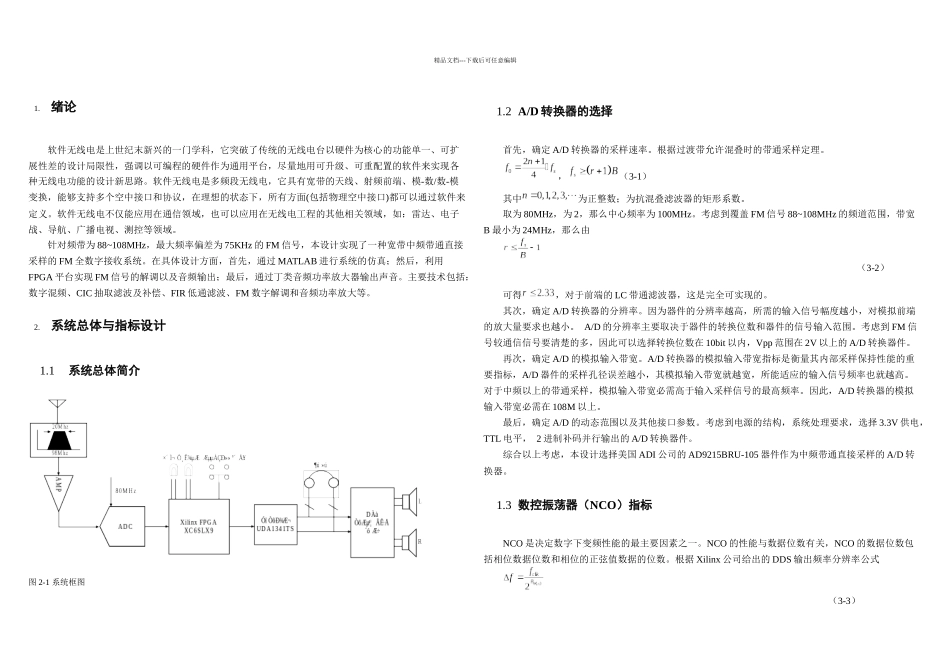

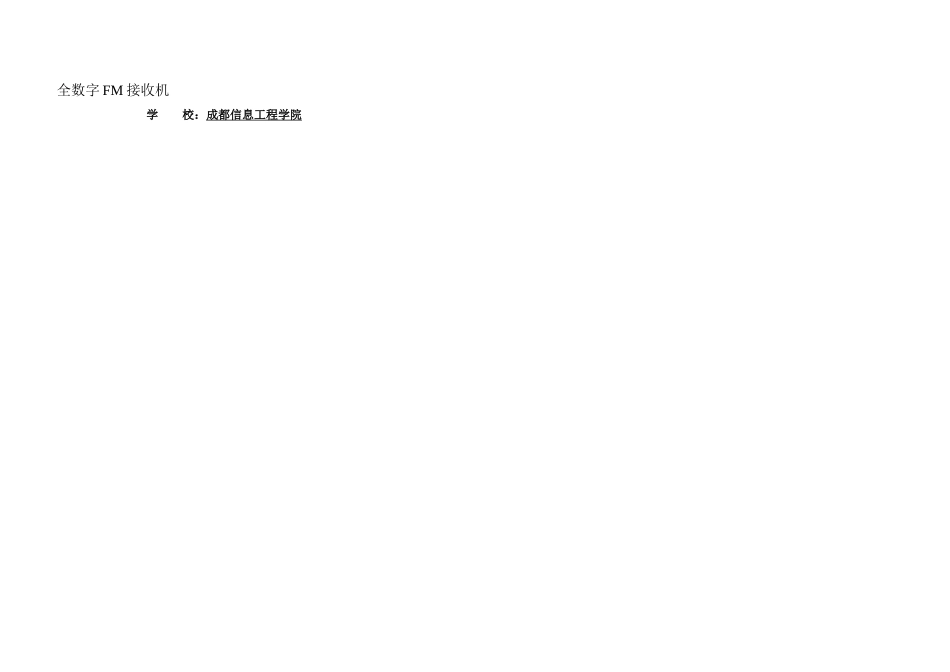

全数字 FM 接收机学 校:成都信息工程学院目 录1.绪论 12. 系统总体与指标设计 1 系统总体简介 1 A/D 转换器的选择 1 数控振荡器( NCO )指标 1 高速抽取滤波器指标 2 邻频抑制 FIR 低通滤波器指标 2 数字 FM 解调方法 2 低速抽取滤波器指标 3 音频输出 3 3. 系统硬件的实现 3 射频前端 4 电源 5 A/D 转换器电路 5 FPGA 最小系统电路 5 音频输出电路 6 功率放大电路 6 4. 设计总结 8 附件 10 精品文档---下载后可任意编辑1.绪论软件无线电是上世纪末新兴的一门学科,它突破了传统的无线电台以硬件为核心的功能单一、可扩展性差的设计局限性,强调以可编程的硬件作为通用平台,尽量地用可升级、可重配置的软件来实现各种无线电功能的设计新思路。软件无线电是多频段无线电,它具有宽带的天线、射频前端、模-数/数-模变换,能够支持多个空中接口和协议,在理想的状态下,所有方面(包括物理空中接口)都可以通过软件来定义。软件无线电不仅能应用在通信领域,也可以应用在无线电工程的其他相关领域,如:雷达、电子战、导航、广播电视、测控等领域。针对频带为 88~108MHz,最大频率偏差为 75KHz 的 FM 信号,本设计实现了一种宽带中频带通直接采样的 FM 全数字接收系统。在具体设计方面,首先,通过 MATLAB 进行系统的仿真;然后,利用FPGA 平台实现 FM 信号的解调以及音频输出;最后,通过丁类音频功率放大器输出声音。主要技术包括:数字混频、CIC 抽取滤波及补偿、FIR 低通滤波、FM 数字解调和音频功率放大等。2.系统总体与指标设计1.1系统总体简介图 2-1 系统框图1.2 A/D 转换器的选择首先,确定 A/D 转换器的采样速率。根据过渡带允许混叠时的带通采样定理。,(3-1)其中为正整数;为抗混叠滤波器的矩形系数。取为 80MHz,为 2,那么中心频率为 100MHz。考虑到覆盖 FM 信号 88~108MHz 的频道范围,带宽B 最小为 24MHz,那么由(3-2)可得,对于前端的 LC 带通滤波器,这是完全可实现的。其次,确定 A/D 转换器的分辨率。因为器件的分辨率越高,所需的输入信号幅度越小,对模拟前端的放大量要求也越小。 A/D 的分辨率主要取决于器件的转换位数和器件的信号输入范围。考虑到 FM 信号较通信信号要清楚的多,因此可以选择转换位数在 10bit 以内,Vpp 范围在 2V 以上的 A/D 转换器件。再次,确定 A/D 的模拟输入带宽。A/D 转换器的模拟输入带...
