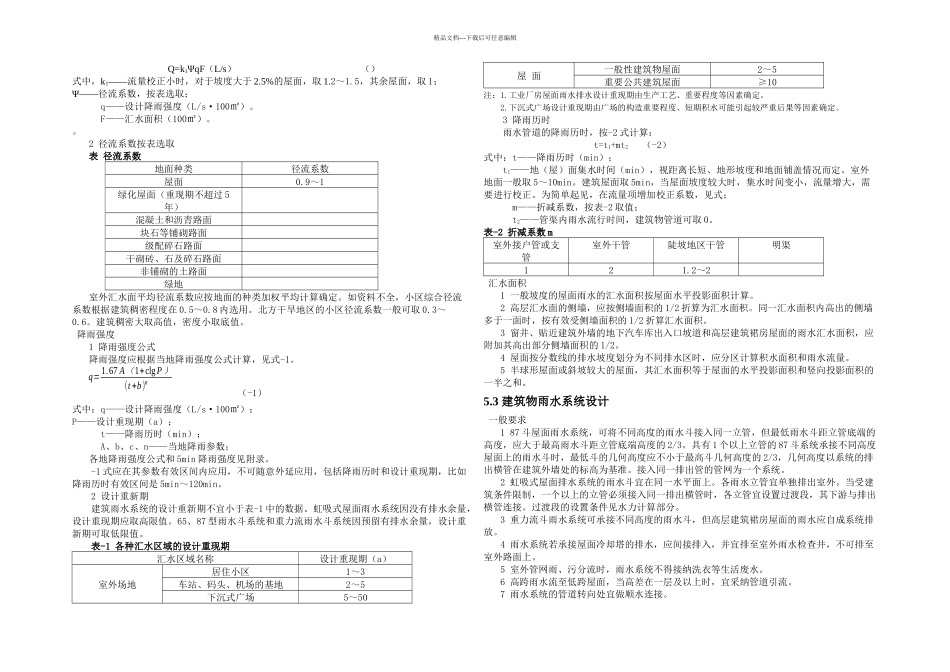

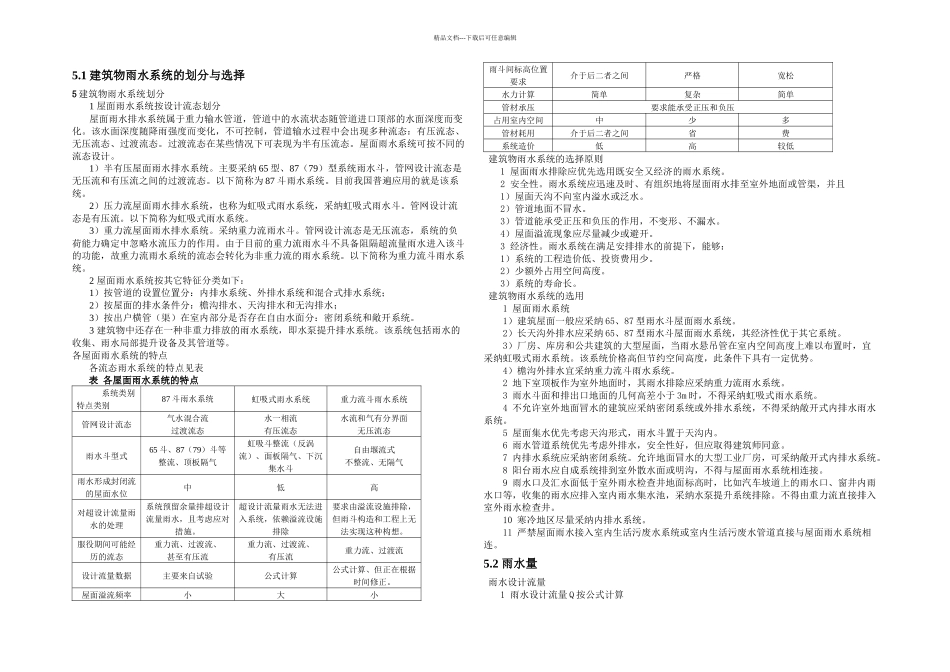

精品文档---下载后可任意编辑5.1 建筑物雨水系统的划分与选择5 建筑物雨水系统划分1 屋面雨水系统按设计流态划分屋面雨水排水系统属于重力输水管道，管道中的水流状态随管道进口顶部的水面深度而变化。该水面深度随降雨强度而变化，不可控制，管道输水过程中会出现多种流态：有压流态、无压流态、过渡流态。过渡流态在某些情况下可表现为半有压流态。屋面雨水系统可按不同的流态设计。1）半有压屋面雨水排水系统。主要采纳 65 型、87（79）型系统雨水斗，管网设计流态是无压流和有压流之间的过渡流态。以下简称为 87 斗雨水系统。目前我国普遍应用的就是该系统。2）压力流屋面雨水排水系统，也称为虹吸式雨水系统，采纳虹吸式雨水斗。管网设计流态是有压流。以下简称为虹吸式雨水系统。3）重力流屋面雨水排水系统。采纳重力流雨水斗。管网设计流态是无压流态，系统的负荷能力确定中忽略水流压力的作用。由于目前的重力流雨水斗不具备阻隔超流量雨水进入该斗的功能，故重力流雨水系统的流态会转化为非重力流的雨水系统。以下简称为重力流斗雨水系统。2 屋面雨水系统按其它特征分类如下：1）按管道的设置位置分：内排水系统、外排水系统和混合式排水系统；2）按屋面的排水条件分：檐沟排水、天沟排水和无沟排水；3）按出户横管（渠）在室内部分是否存在自由水面分：密闭系统和敞开系统。3 建筑物中还存在一种非重力排放的雨水系统，即水泵提升排水系统。该系统包括雨水的收集、雨水局部提升设备及其管道等。各屋面雨水系统的特点各流态雨水系统的特点见表表 各屋面雨水系统的特点系统类别特点类别87 斗雨水系统虹吸式雨水系统重力流斗雨水系统管网设计流态气水混合流过渡流态水一相流有压流态水流和气有分界面无压流态雨水斗型式65 斗、87（79）斗等整流、顶板隔气虹吸斗整流（反涡流）、面板隔气、下沉集水斗自由堰流式不整流、无隔气雨水形成封闭流的屋面水位中低高对超设计流量雨水的处理系统预留余量排超设计流量雨水，且考虑应对措施。超设计流量雨水无法进入系统，依赖溢流设施排除要求由溢流设施排除，但雨斗构造和工程上无法实现这种构想。服役期间可能经历的流态重力流、过渡流、甚至有压流重力流、过渡流、有压流重力流、过渡流设计流量数据主要来自试验公式计算公式计算、但正在根据时间修正。屋面溢流频率小大小雨斗间标高位置要求介于后二者之间严格宽松水力计算简单复杂简单管材承压要求能承受正压和负压占用室内空间中少...
