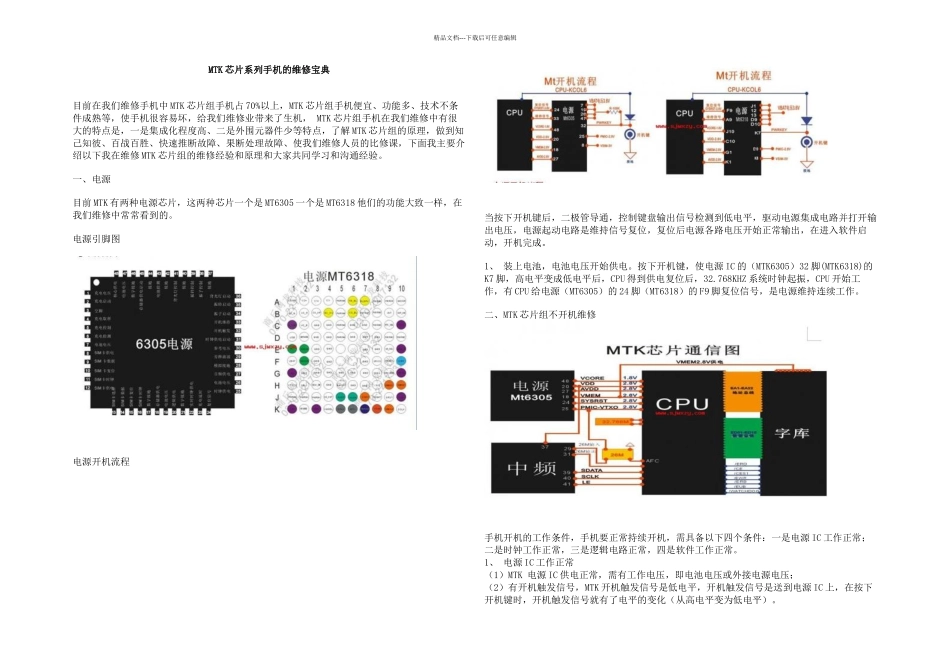

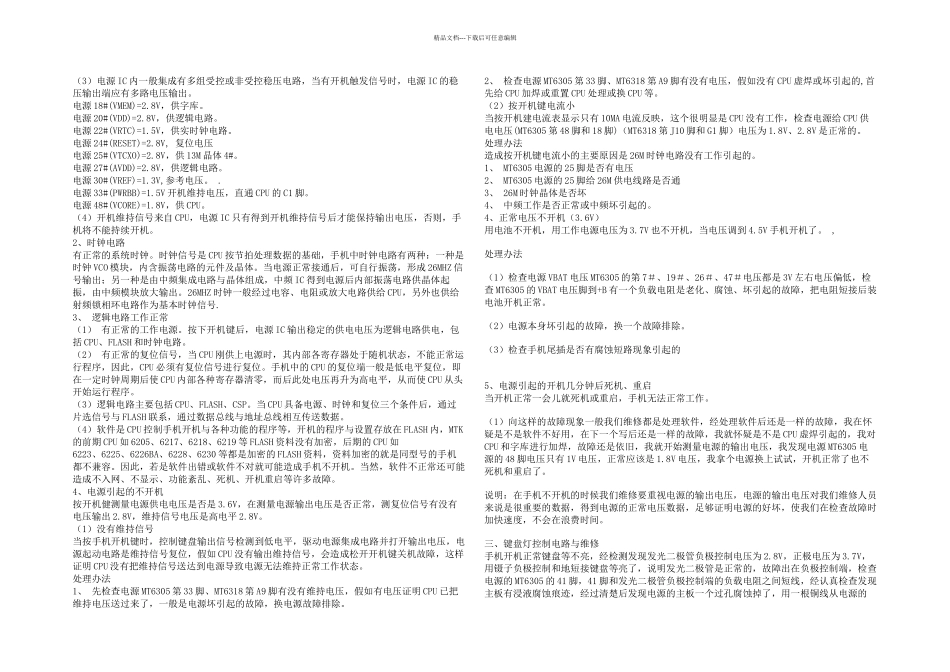

精品文档---下载后可任意编辑MTK 芯片系列手机的维修宝典目前在我们维修手机中 MTK 芯片组手机占 70%以上，MTK 芯片组手机便宜、功能多、技术不条件成熟等，使手机很容易坏，给我们维修业带来了生机， MTK 芯片组手机在我们维修中有很大的特点是，一是集成化程度高、二是外围元器件少等特点，了解 MTK 芯片组的原理，做到知己知彼、百战百胜、快速推断故障、果断处理故障、使我们维修人员的比修课，下面我主要介绍以下我在维修 MTK 芯片组的维修经验和原理和大家共同学习和沟通经验。一、电源目前 MTK 有两种电源芯片，这两种芯片一个是 MT6305 一个是 MT6318 他们的功能大致一样，在我们维修中常常看到的。电源引脚图 电源开机流程当按下开机键后，二极管导通，控制键盘输出信号检测到低电平，驱动电源集成电路并打开输出电压，电源起动电路是维持信号复位，复位后电源各路电压开始正常输出，在进入软件启动，开机完成。1、 装上电池，电池电压开始供电。按下开机键，使电源 IC 的（MTK6305）32 脚(MTK6318)的K7 脚，高电平变成低电平后，CPU 得到供电复位后，32.768KHZ 系统时钟起振，CPU 开始工作，有 CPU 给电源（MT6305）的 24 脚（MT6318）的 F9 脚复位信号，是电源维持连续工作。二、MTK 芯片组不开机维修 手机开机的工作条件，手机要正常持续开机，需具备以下四个条件：一是电源 IC 工作正常；二是时钟工作正常，三是逻辑电路正常，四是软件工作正常。 1、 电源 IC 工作正常 （1）MTK 电源 IC 供电正常，需有工作电压，即电池电压或外接电源电压；（2）有开机触发信号，MTK 开机触发信号是低电平，开机触发信号是送到电源 IC 上，在按下开机键时，开机触发信号就有了电平的变化（从高电平变为低电平）。精品文档---下载后可任意编辑（3）电源 IC 内一般集成有多组受控或非受控稳压电路，当有开机触发信号时，电源 IC 的稳压输出端应有多路电压输出。电源 18#(VMEM)=2.8V，供字库。 电源 20#(VDD)=2.8V，供逻辑电路。 电源 22#(VRTC)=1.5V，供实时钟电路。 电源 24#(RESET)=2.8V, 复位电压 电源 25#(VTCXO)=2.8V，供 13M 晶体 4#。 电源 27#(AVDD)=2.8V，供逻辑电路。 电源 30#(VREF)=1.3V,参考电压。 .电源 33#(PWRBB)=1.5V 开机维持电压，直通 CPU 的 C1 脚。电源 48#(VCORE)=1.8V，供 CPU。 （4）开机维持信号来自 CPU，电源 IC 只有得到开机维持信号...
