全自动六轴绕线机说明书

全自动六轴绕线机说明书_第1页
1/4
全自动六轴绕线机说明书_第2页
2/4
全自动六轴绕线机说明书_第3页
3/4

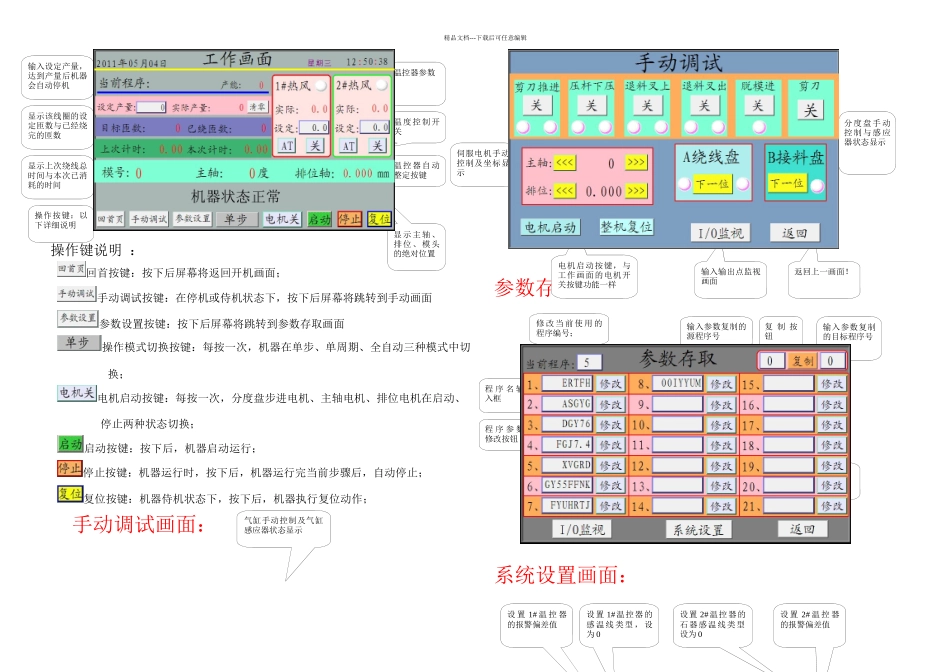

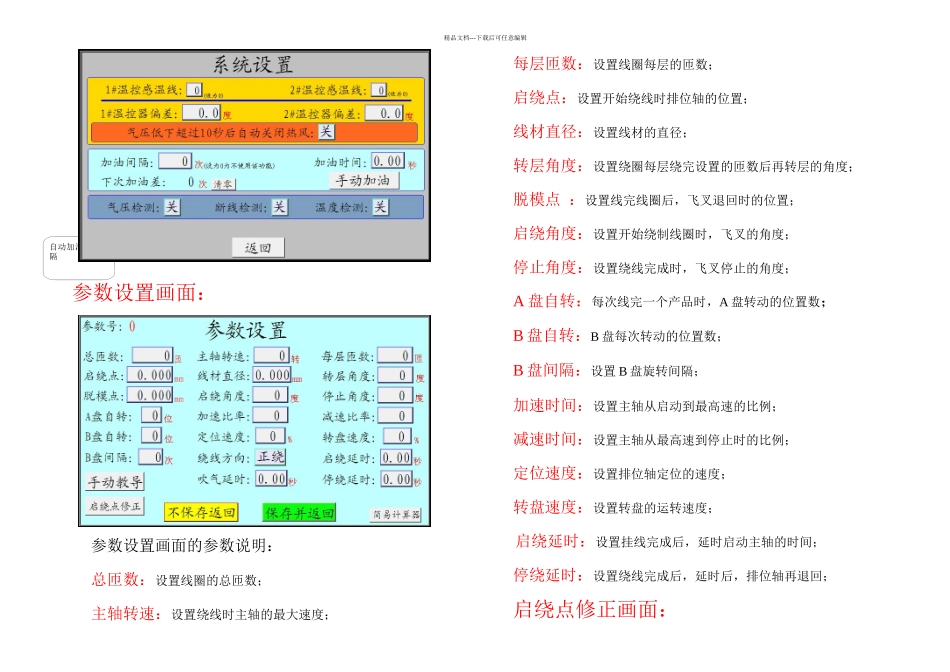

精品文档---下载后可任意编辑注意:使用本机之前,请认真阅读本说明书,否则操作错误将给机器造成毁灭性的损坏一、上电前注意事项1-1、 检查机器的接入电源是否满足要求,本系统使用AC220V(±20V),50Hz 沟通电源;1-2、 检查气源是否满足 4Bar—7Bar;气源过低会使机器工作不正常,过高则将使机器的气动元件出现过早损坏现象;1-3、 确定排位电机是否在正常行程内;假如不在,可用手慢慢推到正常行程内;二、人机介面操作说明3-1、机器上电后,将以下显示开机介面,按下键后,将跳到以下画面:工作画面显 示 现 在 选 择 程序的程序名,显示当前时间显示当前的计数产量,按清零按钮清零显 示 程 序 内 部 自动计算的产能精品文档---下载后可任意编辑操作键说明 :回首按键:按下后屏幕将返回开机画面;手动调试按键:在停机或侍机状态下,按下后屏幕将跳转到手动画面参数设置按键:按下后屏幕将跳转到参数存取画面操作模式切换按键:每按一次,机器在单步、单周期、全自动三种模式中切换;电机启动按键:每按一次,分度盘步进电机、主轴电机、排位电机在启动、停止两种状态切换;启动按键:按下后,机器启动运行;停止按键:机器运行时,按下后,机器运行完当前步骤后,自动停止;复位按键:机器侍机状态下,按下后,机器执行复位动作;手动调试画面:参数存取画面:系统设置画面:输入设定产量,达到产量后机器会自动停机显示该线圈的设定匝数与已经绕完的匝数显示上次绕线总时间与本次已消耗的时间温控器参数显示主轴、排位、模头的绝对位置操作按键:以下详细说明伺服电机手动控制及坐标显示电机启动按键,与工作画面的电机开关按键功能一样气缸手动控制及气缸感应器状态显示分度盘手动控制与感应器状态显示返回上一画面!修 改 当 前 使 用 的程序编号;输入参数复制的源程序号输入参数复制的目标程序号复 制 按钮程 序 名 输入框程 序 参 数修改按钮温度控制开关温控器自动整定按键输入输出点监视画面转至系统设置画面转至输入输出点监视画面返回上一画面!设置 1#温控器的感 温 线 类 型 , 设为 0设置 2#温控器的石器感温线类型设为 0设 置 1# 温 控 器的报警偏差值设 置 2# 温 控 器的报警偏差值精品文档---下载后可任意编辑参数设置画面:参数设置画面的参数说明:总匝数:设置线圈的总匝数;主轴转速:设置绕线时主轴的最大速度;每层匝数:设置线圈每层的匝数;启绕点:设置开始...
