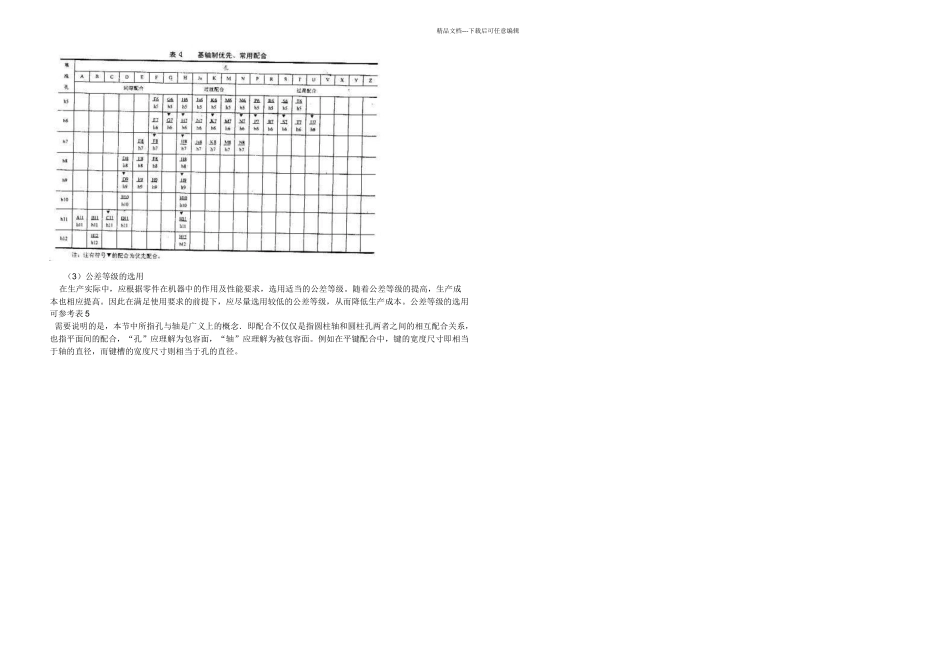

精品文档---下载后可任意编辑（１）优先选用基孔制 在工业生产中，孔的加工难度比有相同精度要求的轴要大得多，而且孔的加工和检验常采纳钻头，铰刀，拉刀和量规等定值刀具和量具，假如孔的公差带固定，则可相应减少刀具和量具的数量，因此一般情况下，总是优先选用基孔制，以便减少刀具及量具的规格，数量，从而降低生产成本。但在某些情况下，必须采纳基轴制，例如当与孔有配合的轴类零件为标准件时，如滚动轴承的外圈与轴承孔的配合就应采纳基轴制。另外，当同一尺寸的轴段要与多个有不同配合要求的孔相结合而形成不同的配合性质时，则宜采纳基轴制，图 11 所示的活塞销，它与活塞孔的配合为过渡配合，而与连杆衬套的配合为间隙配合，如要采纳基孔制，则要把活塞销加工成两头大中间小的阶梯轴，显然不利于加工及装配。 （2）常用及优先选用的公差带与配合l）常用及优先公差带 国家标准规定了 20 个不同的公差等级以及孔与轴各及种基本偏差；且任一基本偏差和任一标准公差均可以组合，得到大量不同大小和位置的公差带，从而得到大量不同的间 隙、过盈或过渡配合、在实际工作中，使用过多的公差带，不利于生产。为了减少定值刀 具、量具的规格、数量以及工艺装备的品种规格，降低生产成本，必须对公差带的数量作 必要的限制，所以国家标准规定了一般公差带、常用公差带和优先公差带。 尺寸≤500mm 的轴，国家标准规定了 119 种一般公差带，其中 59 种为常用公差带（方框内），13 种为优先公差带（小圆圈内），见表 1．尺寸≤500mm 的孔，国家标准规定了 105 种一般公差带，其中 44 种为常用公差带（方框内），13 种为优先公差带（小圆圈内），见表 2 2）常用及优先配合国家标准根据我国生产的实际情况并参照国际公差标准的规定，在尺寸≤500mm 内， 规定了 59 种基孔制常用配合，其中 13 种为优先配合，见表 3 规定了 47 种基轴制常用配合，其中 13 种为优先配合，见表 3、表 4精品文档---下载后可任意编辑 （3）公差等级的选用 在生产实际中，应根据零件在机器中的作用及性能要求，选用适当的公差等级。随着公差等级的提高，生产成本也相应提高。因此在满足使用要求的前提下，应尽量选用较低的公差等级，从而降低生产成本。公差等级的选用可参考表 5 需要说明的是，本节中所指孔与轴是广义上的概念．即配合不仅仅是指圆柱轴和圆柱孔两者之间的相互配合关系，也指平面间的配合，“孔”应理解为包容面...
