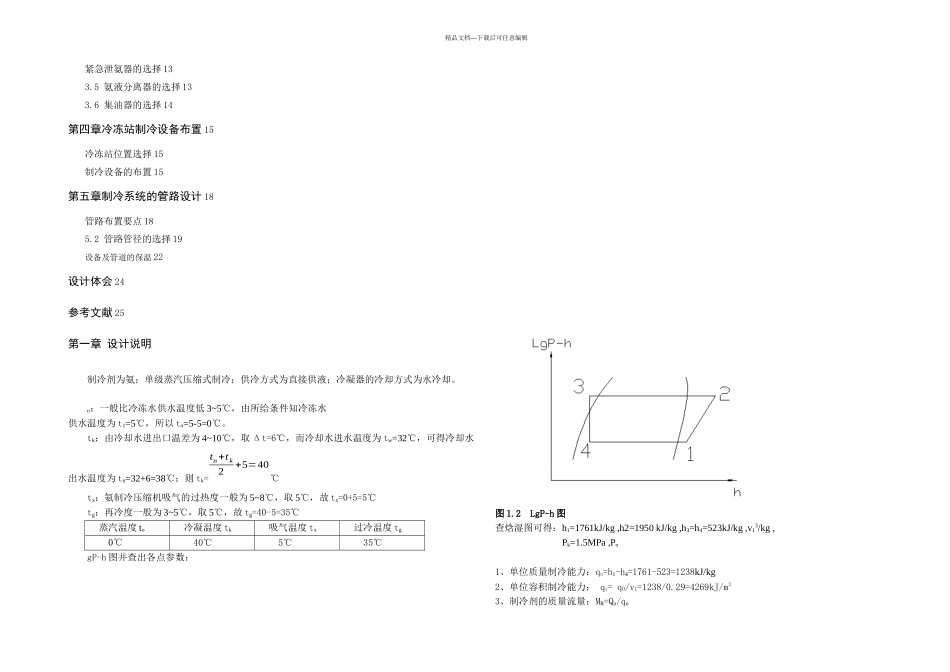

摘要：为了理论与实际相结合，更好的掌握《制冷技术》这门课程的知识，现对其进行冷冻水制冷系统的课程设计。 设计内容包括以下几点：1、根据设计要求和任务，合理拟定制冷系统总体方案。2、根据制冷系统设计方案要求，选择制冷剂、制冷压缩机、节流阀及制冷辅助设备等部件。3、依据热力学、传热学及流体力学原理，设计计算制冷换热器（主要是冷凝器和蒸发器）。4、制冷管道计算及保温层结构、厚度等设计。5、绘制制冷系统流程图和机器设备布置图，并注明有关尺寸和技术要求。 设计资料：冷冻水工艺需冷量 Q=（150+50×N）KW， N=34，Q=150+5034=1850KW 载冷剂为冷媒水： 供水温度 t1=+5℃ ；回水温度 t2=+10℃，冷媒水采纳闭式系统。冷凝器采纳水冷却式，冷却水进水温度 tw=32℃ 。关键字：蒸发器；压缩机；保温层；冷负荷目 录第一章设计说明 1确定制冷剂种类和系统型式 1制冷系统的设计工况确定 1制冷系统热力计算 1选配制冷压缩机 2第二章蒸发器与冷凝器的设计选型 5卧式壳管式蒸发器的计算 5冷凝器设计 7第三章制冷辅助设备选型 11油分离器的选择 11贮液器的选择 12空气分离器的选择 12精品文档---下载后可任意编辑紧急泄氨器的选择 133.5 氨液分离器的选择 133.6 集油器的选择 14第四章冷冻站制冷设备布置 15冷冻站位置选择 15制冷设备的布置 15第五章制冷系统的管路设计 18管路布置要点 185.2 管路管径的选择 19设备及管道的保温 22设计体会 24参考文献 25第一章 设计说明制冷剂为氨；单级蒸汽压缩式制冷；供冷方式为直接供液；冷凝器的冷却方式为水冷却。o：一般比冷冻水供水温度低 3~5℃，由所给条件知冷冻水 供水温度为 t1=5℃，所以 to=5-5=0℃。tk：由冷却水进出口温差为 4~10℃，取 Δt=6℃，而冷却水进水温度为 tw=32℃，可得冷却水出水温度为 tn=32+6=38℃；则 tk=tn+t k2+5=40℃tx：氨制冷压缩机吸气的过热度一般为 5~8℃，取 5℃，故 tx=0+5=5℃tg：再冷度一般为 3~5℃，取 5℃，故 tg=40-5=35℃蒸汽温度 to冷凝温度 tk吸气温度 tx过冷温度 tg0℃40℃5℃35℃gP-h 图并查出各点参数：图 1.2 LgP-h 图查焓湿图可得：h1=1761kJ/kg ,h2=1950 kJ/kg ,h3=h4=523kJ/kg ,v13/kg ,Pk=1.5MPa ,Po1、单位质量制冷能力：qo=h1-h4=1761-523=1238kJ/kg2、单位容积制冷能力： qv= q0/v1=1238/0.29=4269kJ/m33、制冷剂的质量流量：MR=Qo/qo精品文档---下载后可任意编辑4...
