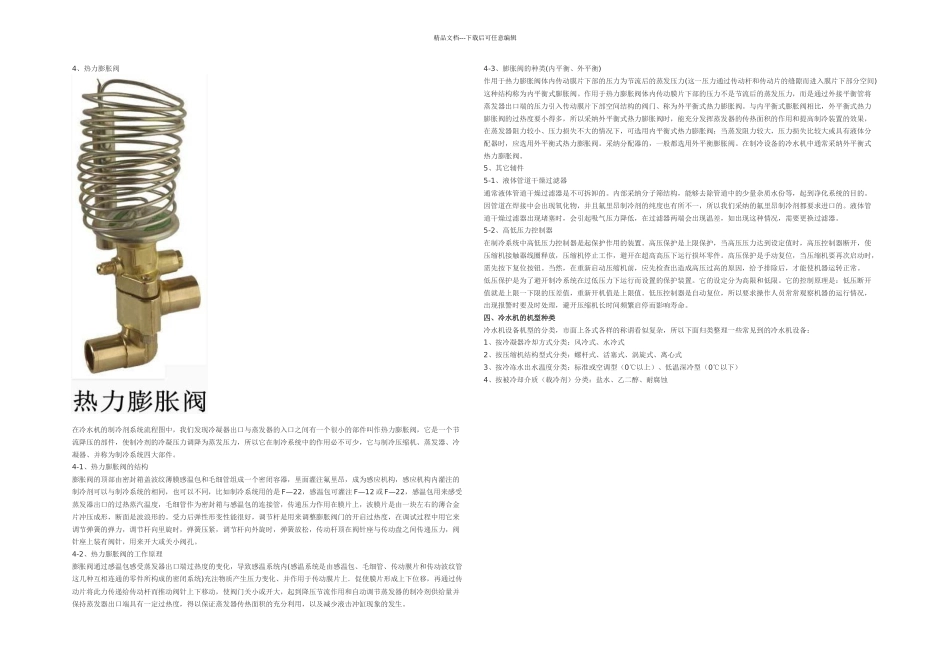

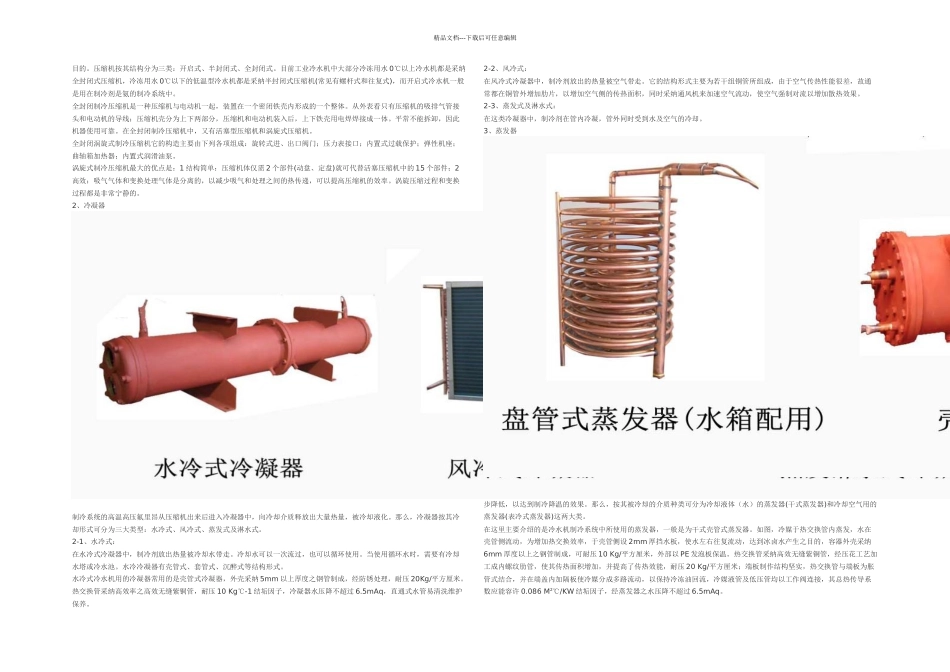

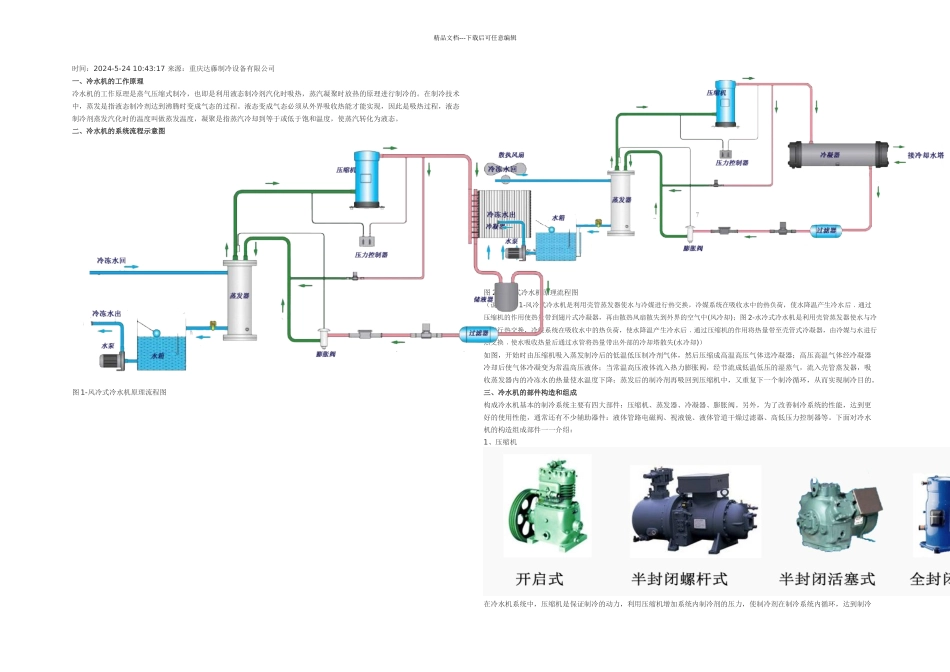

精品文档---下载后可任意编辑时间:2024-5-24 10:43:17 来源:重庆达藤制冷设备有限公司 一、冷水机的工作原理冷水机的工作原理是蒸气压缩式制冷,也即是利用液态制冷剂汽化时吸热,蒸汽凝聚时放热的原理进行制冷的。在制冷技术中,蒸发是指液态制冷剂达到沸腾时变成气态的过程。液态变成气态必须从外界吸收热能才能实现,因此是吸热过程,液态制冷剂蒸发汽化时的温度叫做蒸发温度,凝聚是指蒸汽冷却到等于或低于饱和温度,使蒸汽转化为液态。二、冷水机的系统流程示意图图 1-风冷式冷水机原理流程图图 2-水冷式冷水机原理流程图(说明:图 1-风冷式冷水机是利用壳管蒸发器使水与冷媒进行热交换,冷媒系统在吸收水中的热负荷,使水降温产生冷水后﹐通过压缩机的作用使热量带到翅片式冷凝器,再由散热风扇散失到外界的空气中(风冷却);图 2-水冷式冷水机是利用壳管蒸发器使水与冷媒进行热交换,冷媒系统在吸收水中的热负荷,使水降温产生冷水后﹐通过压缩机的作用将热量带至壳管式冷凝器,由冷媒与水进行热交换﹐使水吸收热量后通过水管将热量带出外部的冷却塔散失(水冷却))如图,开始时由压缩机吸入蒸发制冷后的低温低压制冷剂气体,然后压缩成高温高压气体送冷凝器;高压高温气体经冷凝器冷却后使气体冷凝变为常温高压液体;当常温高压液体流入热力膨胀阀,经节流成低温低压的湿蒸气,流入壳管蒸发器,吸收蒸发器内的冷冻水的热量使水温度下降;蒸发后的制冷剂再吸回到压缩机中,又重复下一个制冷循环,从而实现制冷目的。三、冷水机的部件构造和组成构成冷水机基本的制冷系统主要有四大部件:压缩机、蒸发器、冷凝器、膨胀阀。另外,为了改善制冷系统的性能,达到更好的使用性能,通常还有不少辅助器件:液体管路电磁阀、视液镜、液体管道干燥过滤器、高低压力控制器等。下面对冷水机的构造组成部件一一介绍:1、压缩机在冷水机系统中,压缩机是保证制冷的动力,利用压缩机增加系统内制冷剂的压力,使制冷剂在制冷系统内循环,达到制冷精品文档---下载后可任意编辑目的。压缩机按其结构分为三类:开启式、半封闭式、全封闭式。目前工业冷水机中大部分冷冻用水 0℃以上冷水机都是采纳全封闭式压缩机,冷冻用水 0℃以下的低温型冷水机都是采纳半封闭式压缩机(常见有螺杆式和往复式),而开启式冷水机一般是用在制冷剂是氨的制冷系统中。全封闭制冷压缩机是一种压缩机与电动机一起,装置在一个密闭铁壳内形成的一个整体。从外表看只有压缩...
