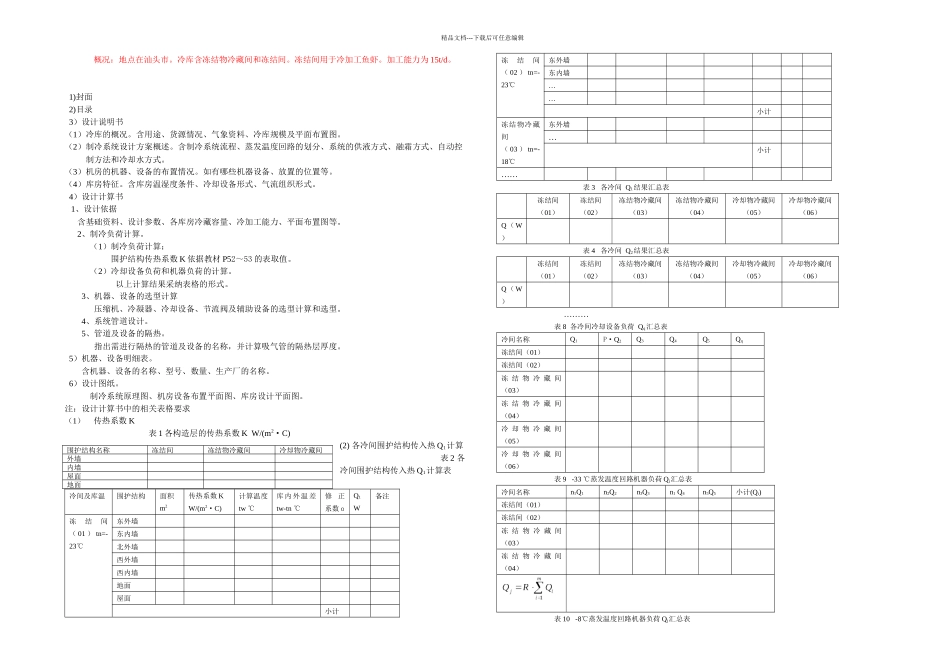

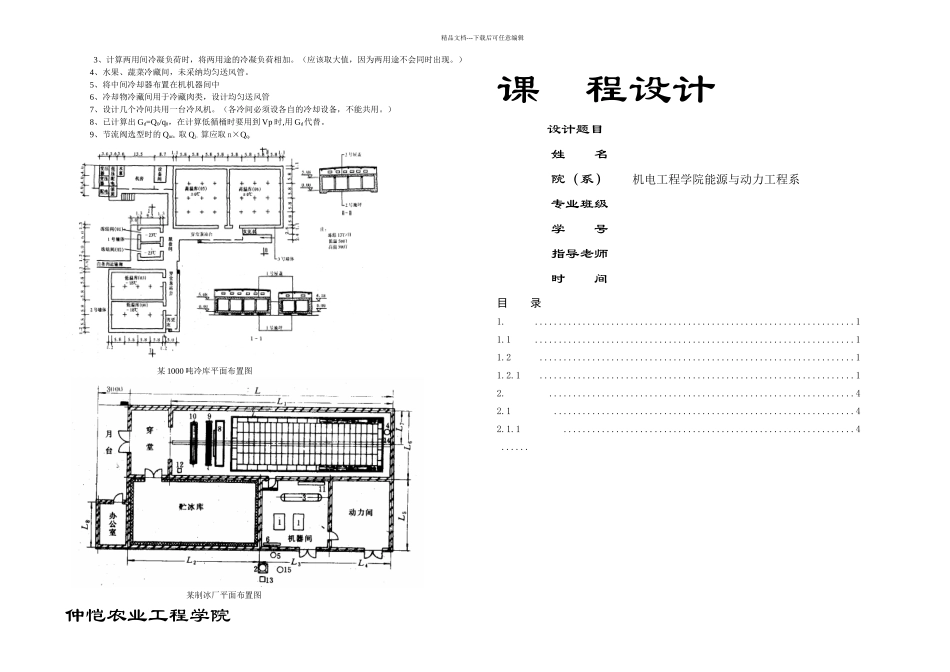

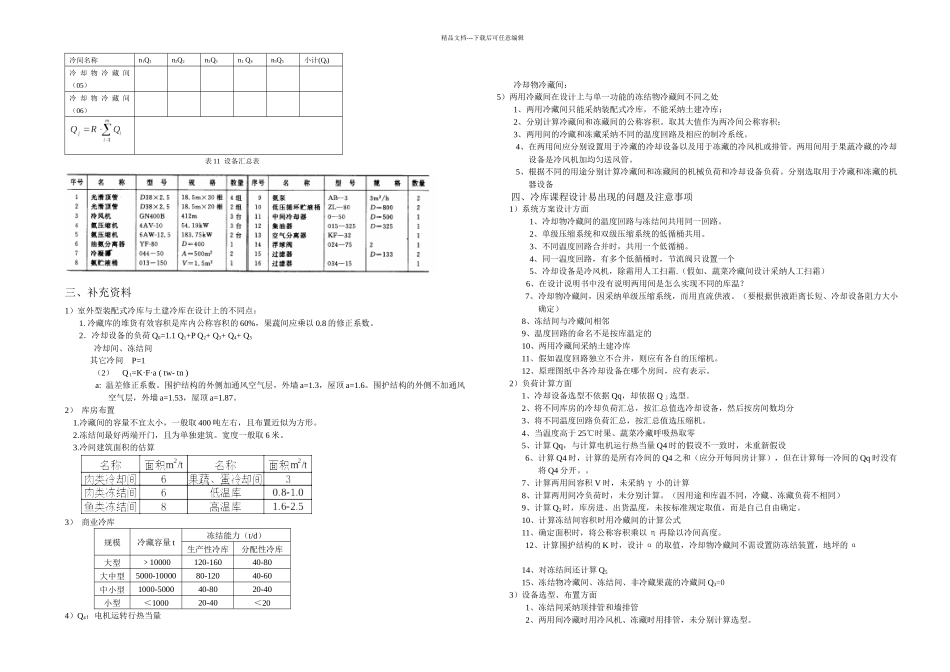

精品文档---下载后可任意编辑概况：地点在汕头市。冷库含冻结物冷藏间和冻结间。冻结间用于冷加工鱼虾。加工能力为 15t/d。1)封面 2)目录3）设计说明书（1）冷库的概况。含用途、货源情况、气象资料、冷库规模及平面布置图。（2）制冷系统设计方案概述。含制冷系统流程、蒸发温度回路的划分、系统的供液方式、融霜方式、自动控制方法和冷却水方式。（3）机房的机器、设备的布置情况。如有哪些机器设备、放置的位置等。（4）库房特征。含库房温湿度条件、冷却设备形式、气流组织形式。4）设计计算书 1、设计依据 含基础资料、设计参数、各库房冷藏容量、冷加工能力、平面布置图等。2、制冷负荷计算。（1）制冷负荷计算；围护结构传热系数 K 依据教材 P52～53 的表取值。（2）冷却设备负荷和机器负荷的计算。以上计算结果采纳表格的形式。3、机器、设备的选型计算压缩机、冷凝器、冷却设备、节流阀及辅助设备的选型计算和选型。4、系统管道设计。5、管道及设备的隔热。指出需进行隔热的管道及设备的名称，并计算吸气管的隔热层厚度。5）机器、设备明细表。含机器、设备的名称、型号、数量、生产厂的名称。6）设计图纸。制冷系统原理图、机房设备布置平面图、库房设计平面图。注：设计计算书中的相关表格要求（1）传热系数 K表 1 各构造层的传热系数 K W/(m2·C)(2) 各冷间围护结构传入热 Q1计算表 2 各冷间围护结构传入热 Q1计算表冷间及库温围护结构面积m2传热系数 KW/(m2·C)计算温度tw ℃库内外温差 tw-tn ℃修正系数 ɑQ1W备注冻结间（ 01 ） tn=-23℃东外墙东内墙北外墙西外墙西内墙地面屋面小计冻结间（ 02 ） tn=-23℃东外墙东内墙……小计冻结物冷藏间（ 03 ） tn=-18℃东外墙…小计……表 3 各冷间 Q1结果汇总表冻结间（01）冻结间（02）冻结物冷藏间（03）冻结物冷藏间（04）冷却物冷藏间（05）冷却物冷藏间（06）Q（W）表 4 各冷间 Q2结果汇总表冻结间（01）冻结间（02）冻结物冷藏间（03）冻结物冷藏间（04）冷却物冷藏间（05）冷却物冷藏间（06）Q（W）………表 8 各冷间冷却设备负荷 Qq汇总表冷间名称Q1P·Q2Q3Q4Q5Qq冻结间（01）冻结间（02）冻 结 物 冷 藏 间（03）冻 结 物 冷 藏 间（04）冷 却 物 冷 藏 间（05）冷 却 物 冷 藏 间（06）表 9 -33 ℃蒸发温度回路机器负荷 Qj汇总表冷间名称n1Q1n2Q2n3Q3n1 Q4n5Q5小计(Qi)冻结间（01）冻结间（02）冻 结 物 ...
