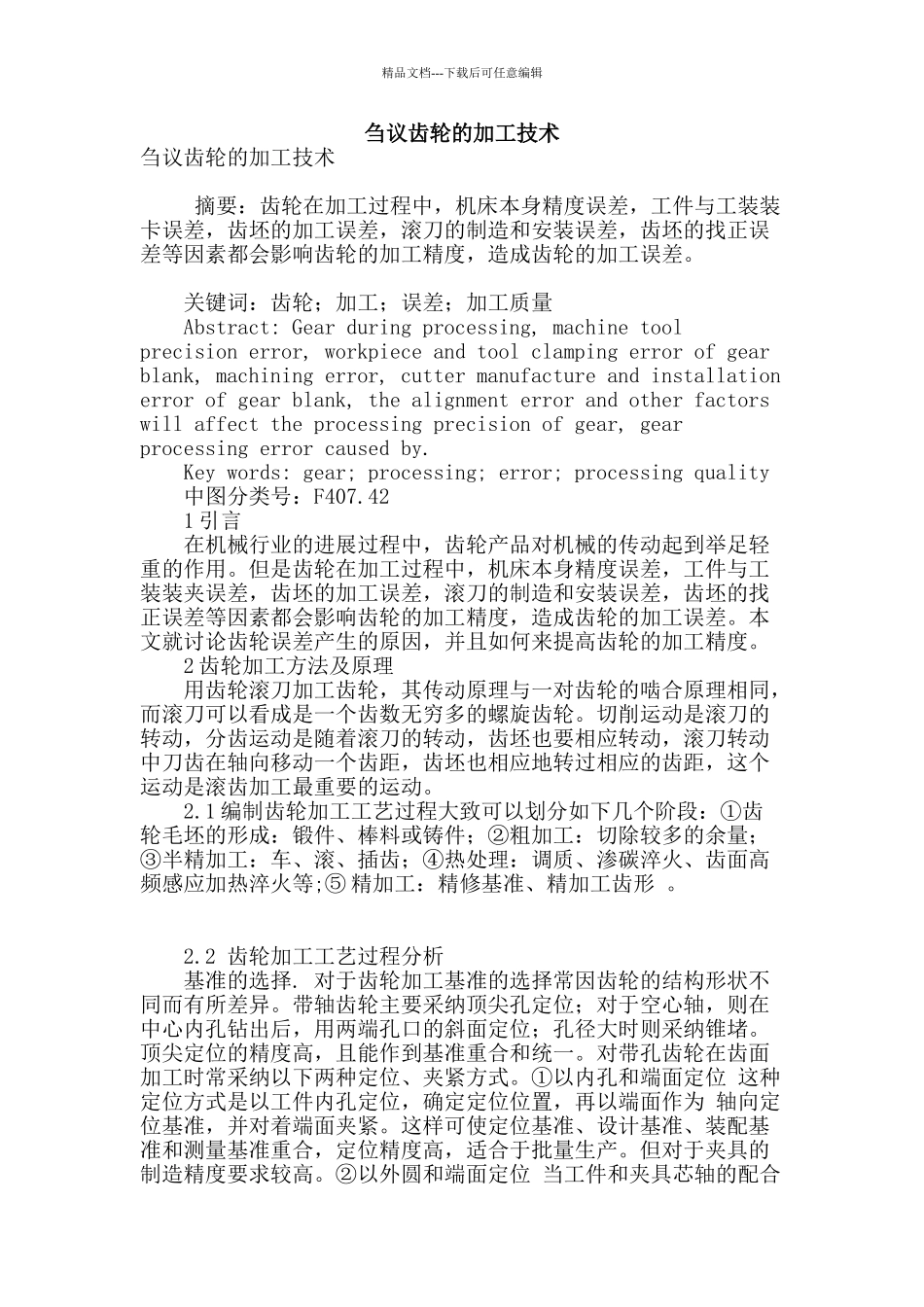

精品文档---下载后可任意编辑刍议齿轮的加工技术刍议齿轮的加工技术 摘要:齿轮在加工过程中,机床本身精度误差,工件与工装装卡误差,齿坯的加工误差,滚刀的制造和安装误差,齿坯的找正误差等因素都会影响齿轮的加工精度,造成齿轮的加工误差。 关键词:齿轮;加工;误差;加工质量 Abstract: Gear during processing, machine tool precision error, workpiece and tool clamping error of gear blank, machining error, cutter manufacture and installation error of gear blank, the alignment error and other factors will affect the processing precision of gear, gear processing error caused by. Key words: gear; processing; error; processing quality 中图分类号:F407.42 1 引言 在机械行业的进展过程中,齿轮产品对机械的传动起到举足轻重的作用。但是齿轮在加工过程中,机床本身精度误差,工件与工装装夹误差,齿坯的加工误差,滚刀的制造和安装误差,齿坯的找正误差等因素都会影响齿轮的加工精度,造成齿轮的加工误差。本文就讨论齿轮误差产生的原因,并且如何来提高齿轮的加工精度。 2 齿轮加工方法及原理 用齿轮滚刀加工齿轮,其传动原理与一对齿轮的啮合原理相同,而滚刀可以看成是一个齿数无穷多的螺旋齿轮。切削运动是滚刀的转动,分齿运动是随着滚刀的转动,齿坯也要相应转动,滚刀转动中刀齿在轴向移动一个齿距,齿坯也相应地转过相应的齿距,这个运动是滚齿加工最重要的运动。 2.1 编制齿轮加工工艺过程大致可以划分如下几个阶段:①齿轮毛坯的形成:锻件、棒料或铸件;②粗加工:切除较多的余量; ③半精加工:车、滚、插齿;④热处理:调质、渗碳淬火、齿面高频感应加热淬火等;⑤ 精加工:精修基准、精加工齿形 。 2.2 齿轮加工工艺过程分析 基准的选择. 对于齿轮加工基准的选择常因齿轮的结构形状不同而有所差异。带轴齿轮主要采纳顶尖孔定位;对于空心轴,则在中心内孔钻出后,用两端孔口的斜面定位;孔径大时则采纳锥堵。顶尖定位的精度高,且能作到基准重合和统一。对带孔齿轮在齿面加工时常采纳以下两种定位、夹紧方式。①以内孔和端面定位 这种定位方式是以工件内孔定位,确定定位位置,再以端面作为 轴向定位基准,并对着端面夹紧。这样可使定位基准、设计基准、装配基准和测量基准重合,定位精度高,适合于批量生产。但对于夹具...
