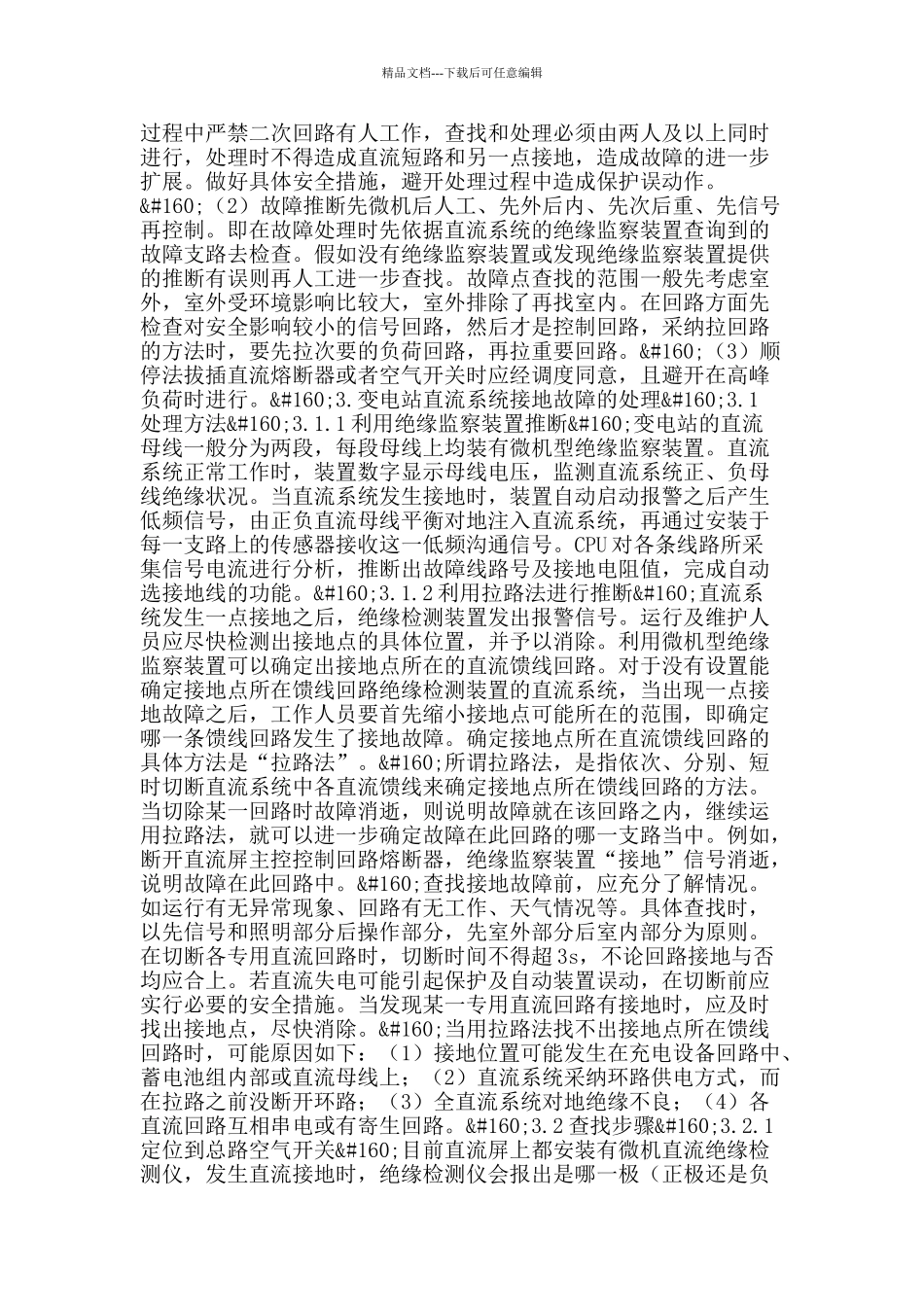

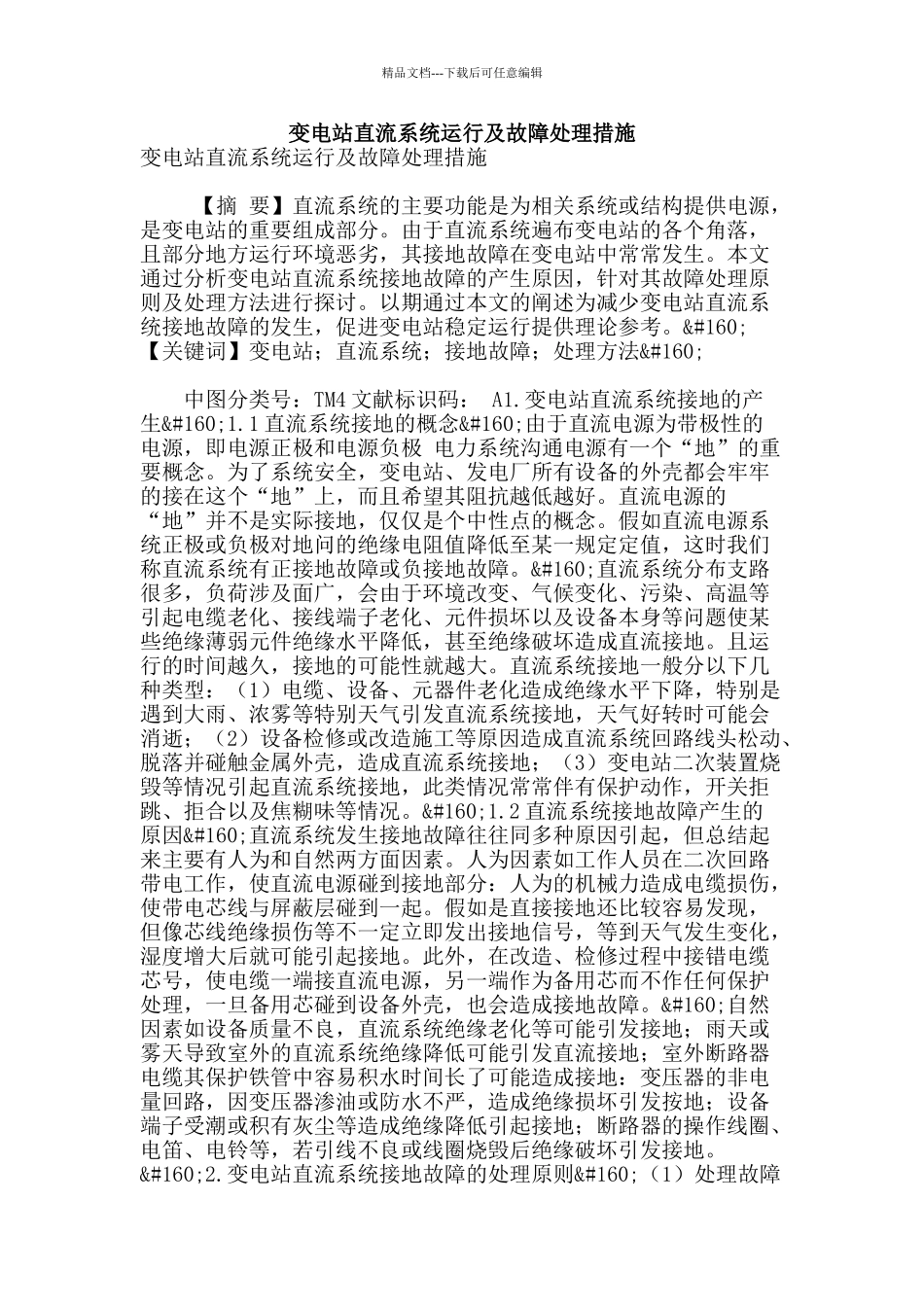

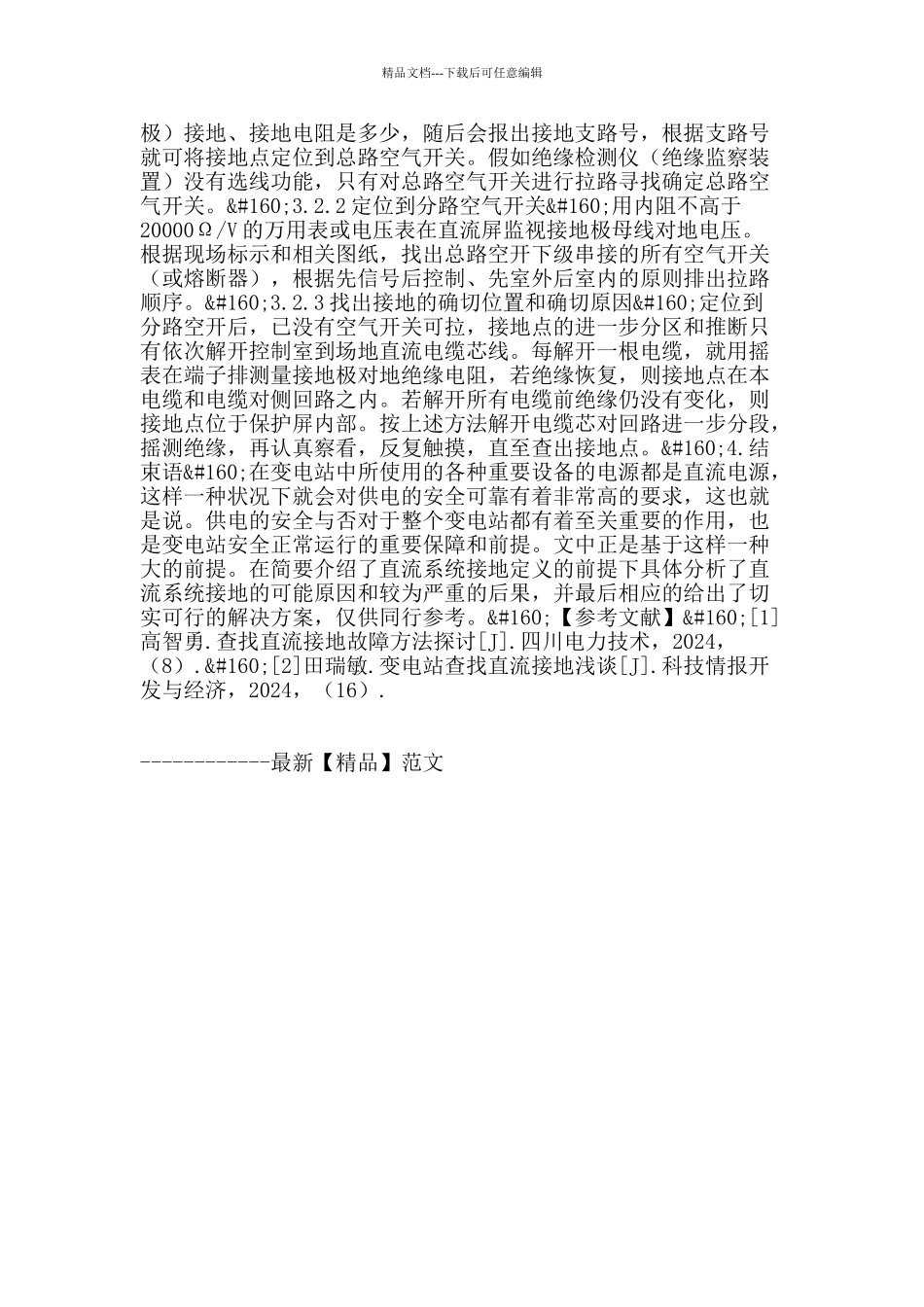

精品文档---下载后可任意编辑变电站直流系统运行及故障处理措施变电站直流系统运行及故障处理措施 【摘 要】直流系统的主要功能是为相关系统或结构提供电源，是变电站的重要组成部分。由于直流系统遍布变电站的各个角落，且部分地方运行环境恶劣，其接地故障在变电站中常常发生。本文通过分析变电站直流系统接地故障的产生原因，针对其故障处理原则及处理方法进行探讨。以期通过本文的阐述为减少变电站直流系统接地故障的发生，促进变电站稳定运行提供理论参考。 【关键词】变电站；直流系统；接地故障；处理方法 中图分类号：TM4 文献标识码： A1.变电站直流系统接地的产生 1.1 直流系统接地的概念 由于直流电源为带极性的电源，即电源正极和电源负极 电力系统沟通电源有一个“地”的重要概念。为了系统安全，变电站、发电厂所有设备的外壳都会牢牢的接在这个“地”上，而且希望其阻抗越低越好。直流电源的“地”并不是实际接地，仅仅是个中性点的概念。假如直流电源系统正极或负极对地问的绝缘电阻值降低至某一规定定值，这时我们称直流系统有正接地故障或负接地故障。 直流系统分布支路很多，负荷涉及面广，会由于环境改变、气候变化、污染、高温等引起电缆老化、接线端子老化、元件损坏以及设备本身等问题使某些绝缘薄弱元件绝缘水平降低，甚至绝缘破坏造成直流接地。且运行的时间越久，接地的可能性就越大。直流系统接地一般分以下几种类型：（1）电缆、设备、元器件老化造成绝缘水平下降，特别是遇到大雨、浓雾等特别天气引发直流系统接地，天气好转时可能会消逝；（2）设备检修或改造施工等原因造成直流系统回路线头松动、脱落并碰触金属外壳，造成直流系统接地；（3）变电站二次装置烧毁等情况引起直流系统接地，此类情况常常伴有保护动作，开关拒跳、拒合以及焦糊味等情况。 1.2 直流系统接地故障产生的原因 直流系统发生接地故障往往同多种原因引起，但总结起来主要有人为和自然两方面因素。人为因素如工作人员在二次回路带电工作，使直流电源碰到接地部分：人为的机械力造成电缆损伤，使带电芯线与屏蔽层碰到一起。假如是直接接地还比较容易发现，但像芯线绝缘损伤等不一定立即发出接地信号，等到天气发生变化，湿度增大后就可能引起接地。此外，在改造、检修过程中接错电缆芯号，使电缆一端接直流电源，另一端作为备用芯而不作任何保护处理，一旦备用芯碰到设备外壳，也会造成接地故障。&...
