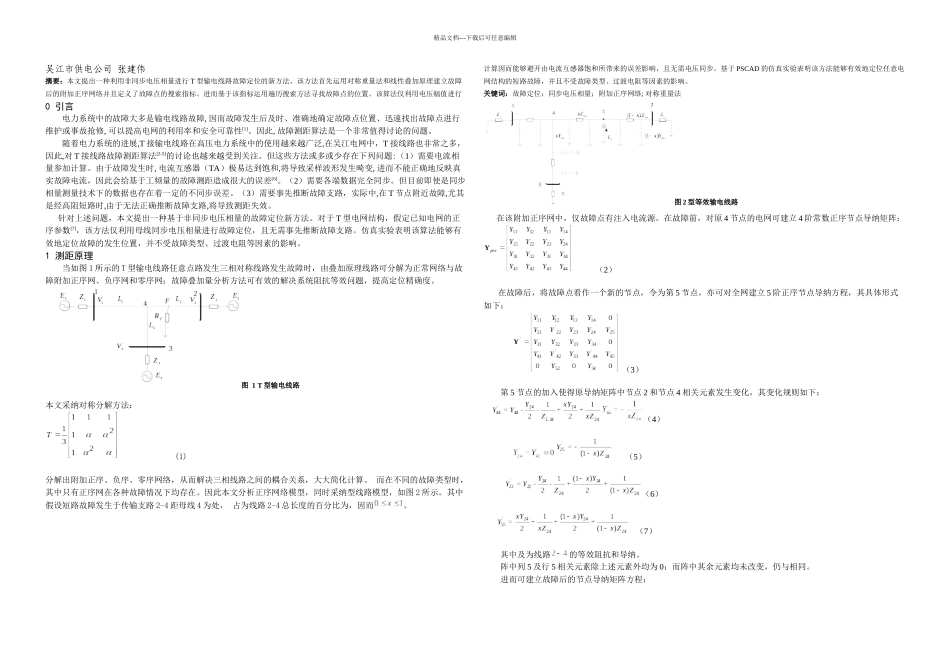

精品文档---下载后可任意编辑吴江市供电公司 张建伟摘要:本文提出一种利用非同步电压相量进行 T 型输电线路故障定位的新方法。该方法首先运用对称重量法和线性叠加原理建立故障后的附加正序网络并且定义了故障点的搜索指标。进而基于该指标运用遍历搜索方法寻找故障点的位置。该算法仅利用电压幅值进行计算因而能够避开由电流互感器饱和所带来的误差影响,且无需电压同步。基于 PSCAD 的仿真实验表明该方法能够有效地定位任意电网结构的短路故障,并且不受故障类型、过渡电阻等因素的影响。关键词:故障定位;同步电压相量;附加正序网络; 对称重量法0 引言电力系统中的故障大多是输电线路故障, 因而故障发生后及时、准确地确定故障点位置、迅速找出故障点进行维护或事故抢修, 可以提高电网的利用率和安全可靠性[1]。因此, 故障测距算法是一个非常值得讨论的问题。随着电力系统的进展,T 接输电线路在高压电力系统中的使用越来越广泛,在吴江电网中,T 接线路也非常之多,因此,对 T 接线路故障测距算法[2-5]的讨论也越来越受到关注。但这些方法或多或少存在下列问题:(1)需要电流相量参加计算。由于故障发生时, 电流互感器(TA)极易达到饱和,将导致采样波形发生畸变, 进而不能正确地反映真实故障电流,因此会给基于工频量的故障测距造成很大的误差[6]。(2)需要各端数据完全同步。但目前即使是同步相量测量技术下的数据也存在着一定的不同步误差。(3)需要事先推断故障支路,实际中,在 T 节点附近故障,尤其是经高阻短路时,由于无法正确推断故障支路,将导致测距失效。针对上述问题,本文提出一种基于非同步电压相量的故障定位新方法。对于 T 型电网结构,假定已知电网的正序参数[7],该方法仅利用母线同步电压相量进行故障定位,且无需事先推断故障支路。仿真实验表明该算法能够有效地定位故障的发生位置,并不受故障类型、过渡电阻等因素的影响。1 测距原理当如图 1 所示的 T 型输电线路任意点路发生三相对称线路发生故障时,由叠加原理线路可分解为正常网络与故障附加正序网、负序网和零序网;故障叠加量分析方法可有效的解决系统阻抗等效问题,提高定位精确度。图 1 T 型输电线路本文采纳对称分解方法: (1)分解出附加正序、负序、零序网络,从而解决三相线路之间的耦合关系,大大简化计算。 而在不同的故障类型时,其中只有正序网在各种故障情况下均存在。因此本文分析正序网络模型,同时采纳型线路模型,如图...
